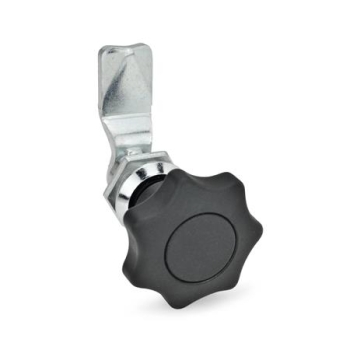

GN 115 Verriegelungen mit Bedienelementen, Anschlagring verchromt

Art.Nr.:
Lieferzeit:: ca. 3-4 Tage (Ausland abweichend)
Lagerbestand:: Stück

Form:

Riegelabstand A:

ab 7,63 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

Die Verriegelungen GN 115 verriegeln durch eine auf 90° begrenzte Drehung der Betätigung, die den Riegel hinter der Zarge zu liegen bringt. Die Anlaufschrägen am Riegel erleichtern das Schließen der Tür.

Durch 22 verschieden gekröpfte Riegel lässt sich ein Riegelabstand A von 4 bis 50 mm abdecken.

Verriegelungen GN 115 werden mit lose beigelegtem Riegel geliefert.

Riegelabstand A											d Form SG, RG, KG, HG	Form SK, ST	h Form SG, RG, KG, HG	Form SK, ST
4	8	13	16	20	24	28	32	36	40	45	28	32	4	6
6	10	14	18	22	26	30	34	38	42	50	28	32	4	6

Ausführung

Verschlussgehäuse
Zink-Druckguss

Anschlagring
verchromt

Sonstige Teile
Stahl verzinkt, blau passiviert

Bedienelemente
Kunststoff (Polyamid PA)
schwarz, matt

Abdeckkappe (Form RG, KG, HG)
hellgrau

Form
SG Betätigung mit Sterngriff
SK Betätigung mit Knebel
ST Betätigung mit T-Griff
RG Betätigung mit Rändelgriff GN 7336
KG Betätigung mit Knebel
HG Betätigung mit Hebel

RoHS

Zubehör:
Steckschlüssel GN 119.2

Artikelnummern

115-SG-4
115-SK-4
115-ST-4
115-RG-4
115-KG-4
115-HG-4
115-SG-8
115-SK-8
115-ST-8
115-RG-8
115-KG-8
115-HG-8
115-SG-13
115-SK-13
115-ST-13
115-RG-13
115-KG-13
115-HG-13
115-SG-16
115-SK-16
115-ST-16
115-RG-16
115-KG-16
115-HG-16
115-SG-20
115-SK-20
115-ST-20
115-RG-20
115-KG-20
115-HG-20
115-SG-24
115-SK-24
115-ST-24
115-RG-24
115-KG-24
115-HG-24
115-SG-28
115-SK-28
115-ST-28
115-RG-28
115-KG-28
115-HG-28
115-SG-32
115-SK-32
115-ST-32
115-RG-32
115-KG-32
115-HG-32
115-SG-36
115-SK-36
115-ST-36
115-RG-36
115-KG-36
115-HG-36
115-SG-40
115-SK-40
115-ST-40
115-RG-40
115-KG-40
115-HG-40
115-SG-45
115-SK-45
115-ST-45
115-RG-45
115-KG-45
115-HG-45
115-SG-6
115-SK-6
115-ST-6
115-RG-6
115-KG-6
115-HG-6
115-SG-10
115-SK-10
115-ST-10
115-RG-10
115-KG-10
115-HG-10
115-SG-14
115-SK-14
115-ST-14
115-RG-14
115-KG-14
115-HG-14
115-SG-18
115-SK-18
115-ST-18
115-RG-18
115-KG-18
115-HG-18
115-SG-22
115-SK-22
115-ST-22
115-RG-22
115-KG-22
115-HG-22
115-SG-26
115-SK-26
115-ST-26
115-RG-26
115-KG-26
115-HG-26
115-SG-30
115-SK-30
115-ST-30
115-RG-30
115-KG-30
115-HG-30
115-SG-34
115-SK-34
115-ST-34
115-RG-34
115-KG-34
115-HG-34
115-SG-38
115-SK-38
115-ST-38
115-RG-38
115-KG-38
115-HG-38
115-SG-42
115-SK-42
115-ST-42
115-RG-42
115-KG-42
115-HG-42
115-SG-50
115-SK-50
115-ST-50
115-RG-50
115-KG-50
115-HG-50
