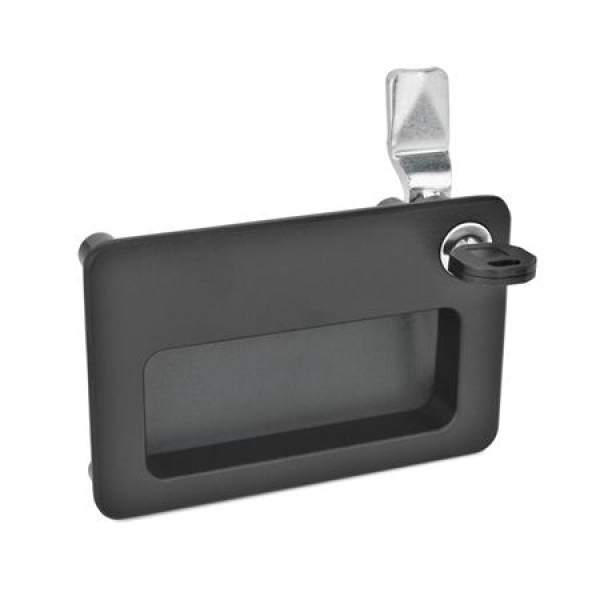

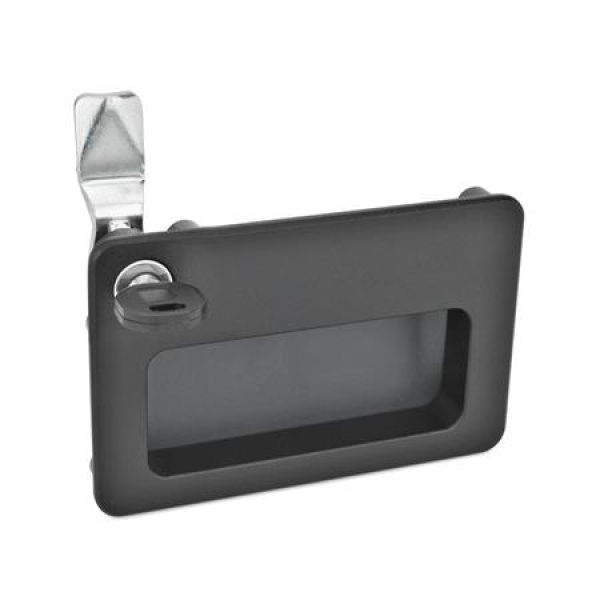

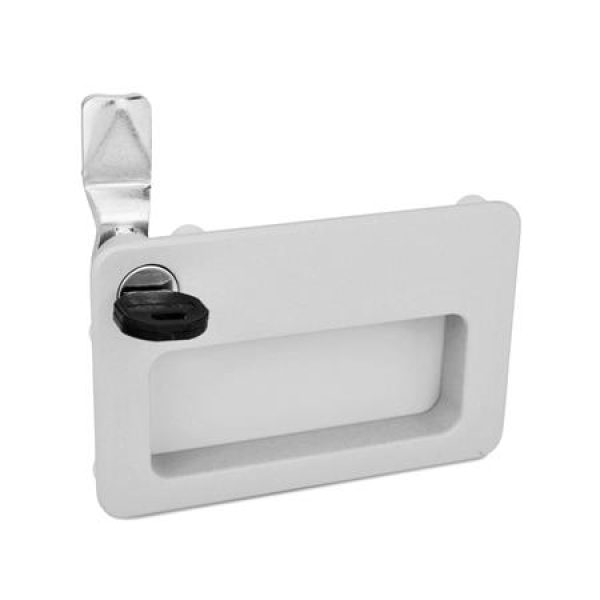

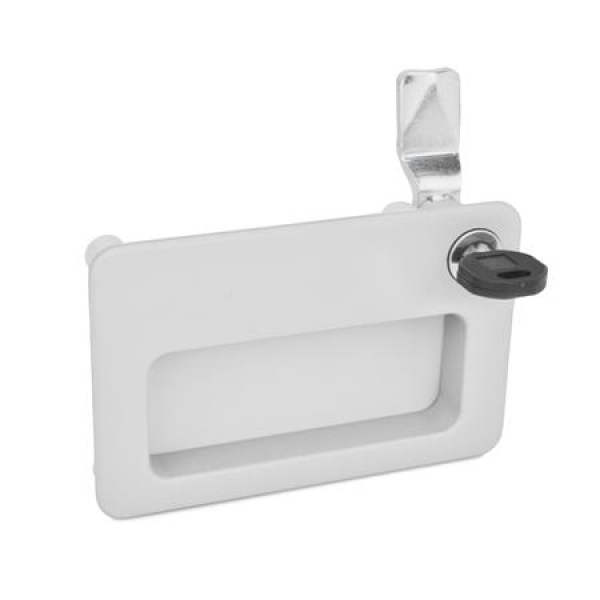

GN 115.10 Verriegelungen mit Griffschale - abschließbar

Art.Nr.:
Lieferzeit:: ca. 3-4 Tage (Ausland abweichend)
Lagerbestand:: Stück

Form:

Kennziffer:

Oberfläche:

Riegelabstand A:

24,82 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

Verriegelungen mit Griffschale GN 115.10 werden eingesetzt, wenn der Anwendungsfall, neben der Verriegelungsmechanik, ein Bedienelement erfordert und dieses nicht vorstehen soll.

Eine auf 90° begrenzte Drehbewegung bringt den Riegel hinter der Zarge zu liegen, wobei die Anlaufschrägen am Riegel das Schließen der Tür erleichtern.

Durch 22 verschieden gekröpfte Riegel lässt sich ein Bereich A von 4 bis 50 mm abdecken.

Verriegelungen GN 115.10 werden mit lose beigelegtem Riegel geliefert.

Riegelabstand A
4	6	8	10	13	14	16	18	20	22	24	26	28	30	32	34	36	38	40	42	45	50

Ausführung

Frontrahmen
Zink-Druckguss
kunststoffbeschichtet
schwarz, RAL 9005, strukturmatt SW

silber, RAL 9006, strukturmatt SR

Schale
Kunststoff (ABS)
schwarzgrau (bei SW)
hellgrau (bei SR)

sonstige Teile
Stahl
verzinkt, blau passiviert

Schlüssel
Neusilber mit Kunststoff-Griffstück

Form
SC Betätigung mit Schlüssel (Schloss einheitlich)
SU Betätigung mit Schlüssel (Schloss unterschiedlich)

Kennziffer
1 Betätigung, in dargestellter Lage, links oben
2 Betätigung, in dargestellter Lage, rechts oben

RoHS

Artikelnummern

115.10-SC-4-1-SW
115.10-SC-4-1-SR
115.10-SC-4-2-SW
115.10-SC-4-2-SR
115.10-SU-4-1-SW
115.10-SU-4-1-SR
115.10-SU-4-2-SW
115.10-SU-4-2-SR
115.10-SC-6-1-SW
115.10-SC-6-1-SR
115.10-SC-6-2-SW
115.10-SC-6-2-SR
115.10-SU-6-1-SW
115.10-SU-6-1-SR
115.10-SU-6-2-SW
115.10-SU-6-2-SR
115.10-SC-8-1-SW
115.10-SC-8-1-SR
115.10-SC-8-2-SW
115.10-SC-8-2-SR
115.10-SU-8-1-SW
115.10-SU-8-1-SR
115.10-SU-8-2-SW
115.10-SU-8-2-SR
115.10-SC-10-1-SW
115.10-SC-10-1-SR
115.10-SC-10-2-SW
115.10-SC-10-2-SR
115.10-SU-10-1-SW
115.10-SU-10-1-SR
115.10-SU-10-2-SW
115.10-SU-10-2-SR
115.10-SC-13-1-SW
115.10-SC-13-1-SR
115.10-SC-13-2-SW
115.10-SC-13-2-SR
115.10-SU-13-1-SW
115.10-SU-13-1-SR
115.10-SU-13-2-SW
115.10-SU-13-2-SR
115.10-SC-14-1-SW
115.10-SC-14-1-SR
115.10-SC-14-2-SW
115.10-SC-14-2-SR
115.10-SU-14-1-SW
115.10-SU-14-1-SR
115.10-SU-14-2-SW
115.10-SU-14-2-SR
115.10-SC-16-1-SW
115.10-SC-16-1-SR
115.10-SC-16-2-SW
115.10-SC-16-2-SR
115.10-SU-16-1-SW
115.10-SU-16-1-SR
115.10-SU-16-2-SW
115.10-SU-16-2-SR
115.10-SC-18-1-SW
115.10-SC-18-1-SR
115.10-SC-18-2-SW
115.10-SC-18-2-SR
115.10-SU-18-1-SW
115.10-SU-18-1-SR
115.10-SU-18-2-SW
115.10-SU-18-2-SR
115.10-SC-20-1-SW
115.10-SC-20-1-SR
115.10-SC-20-2-SW
115.10-SC-20-2-SR
115.10-SU-20-1-SW
115.10-SU-20-1-SR
115.10-SU-20-2-SW
115.10-SU-20-2-SR
115.10-SC-22-1-SW
115.10-SC-22-1-SR
115.10-SC-22-2-SW
115.10-SC-22-2-SR
115.10-SU-22-1-SW
115.10-SU-22-1-SR
115.10-SU-22-2-SW
115.10-SU-22-2-SR
115.10-SC-24-1-SW
115.10-SC-24-1-SR
115.10-SC-24-2-SW
115.10-SC-24-2-SR
115.10-SU-24-1-SW
115.10-SU-24-1-SR
115.10-SU-24-2-SW
115.10-SU-24-2-SR
115.10-SC-26-1-SW
115.10-SC-26-1-SR
115.10-SC-26-2-SW
115.10-SC-26-2-SR
115.10-SU-26-1-SW
115.10-SU-26-1-SR
115.10-SU-26-2-SW
115.10-SU-26-2-SR
115.10-SC-28-1-SW
115.10-SC-28-1-SR
115.10-SC-28-2-SW
115.10-SC-28-2-SR
115.10-SU-28-1-SW
115.10-SU-28-1-SR
115.10-SU-28-2-SW
115.10-SU-28-2-SR
115.10-SC-30-1-SW
115.10-SC-30-1-SR
115.10-SC-30-2-SW
115.10-SC-30-2-SR
115.10-SU-30-1-SW
115.10-SU-30-1-SR
115.10-SU-30-2-SW
115.10-SU-30-2-SR
115.10-SC-32-1-SW
115.10-SC-32-1-SR
115.10-SC-32-2-SW
115.10-SC-32-2-SR
115.10-SU-32-1-SW
115.10-SU-32-1-SR
115.10-SU-32-2-SW
115.10-SU-32-2-SR
115.10-SC-34-1-SW
115.10-SC-34-1-SR
115.10-SC-34-2-SW
115.10-SC-34-2-SR
115.10-SU-34-1-SW
115.10-SU-34-1-SR
115.10-SU-34-2-SW
115.10-SU-34-2-SR
115.10-SC-36-1-SW
115.10-SC-36-1-SR
115.10-SC-36-2-SW
115.10-SC-36-2-SR
115.10-SU-36-1-SW
115.10-SU-36-1-SR
115.10-SU-36-2-SW
115.10-SU-36-2-SR
115.10-SC-38-1-SW
115.10-SC-38-1-SR
115.10-SC-38-2-SW
115.10-SC-38-2-SR
115.10-SU-38-1-SW
115.10-SU-38-1-SR
115.10-SU-38-2-SW
115.10-SU-38-2-SR
115.10-SC-40-1-SW
115.10-SC-40-1-SR
115.10-SC-40-2-SW
115.10-SC-40-2-SR
115.10-SU-40-1-SW
115.10-SU-40-1-SR
115.10-SU-40-2-SW
115.10-SU-40-2-SR
115.10-SC-42-1-SW
115.10-SC-42-1-SR
115.10-SC-42-2-SW
115.10-SC-42-2-SR
115.10-SU-42-1-SW
115.10-SU-42-1-SR
115.10-SU-42-2-SW
115.10-SU-42-2-SR
115.10-SC-45-1-SW
115.10-SC-45-1-SR
115.10-SC-45-2-SW
115.10-SC-45-2-SR
115.10-SU-45-1-SW
115.10-SU-45-1-SR
115.10-SU-45-2-SW
115.10-SU-45-2-SR
115.10-SC-50-1-SW
115.10-SC-50-1-SR
115.10-SC-50-2-SW
115.10-SC-50-2-SR
115.10-SU-50-1-SW
115.10-SU-50-1-SR
115.10-SU-50-2-SW
115.10-SU-50-2-SR
