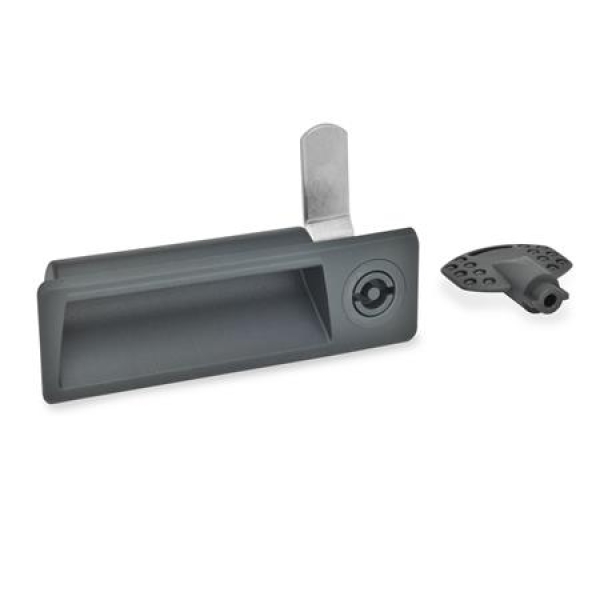

GN 731.5 Verriegelungen mit Griffschale mit Edelstahl-Riegel

Art.Nr.:
Lieferzeit:: ca. 3-4 Tage (Ausland abweichend)
Lagerbestand:: Stück

Form:

Kennziffer:

Riegelkröpfung z:

Riegellänge l:

ab 10,11 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

Verriegelungen mit Griffschale GN 731.5 werden eingesetzt, wenn der Anwendungsfall, neben der Verriegelungsmechanik, ein Bedienelement erfordert und dieses nicht vorstehen soll.

Eine auf 90° begrenzte Drehbewegung, z.B. des Dreikants bei Form DK, bringt den Riegel hinter der Zarge zu liegen, um dadruch die Türe zu verschließen. Die unterschiedlich langen und z. T. gekröpften Riegel lassen sich auf Umschlag montieren, woruch sich ein großer Anwendungsbereich abdecken lässt.

Die Angaben zur Belastbarkeit F1 und F2 wurden bei einer Wandstärke s = 1,5 mm ermittelt.

Verriegelungen GN 731.5 werden mit lose beigelegtem Riegel geliefert. Die Steckschlüssel sind im Lieferumfang enthalten.

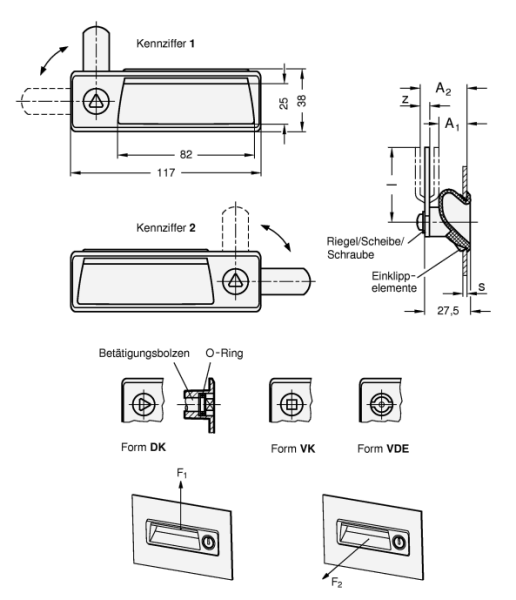

Riegelkröpfung z	A₁	A₂	Riegelänge l			F₁ in N	F₂ in N
0	23	23	20	32	46	3600	1500
3	20	26	45	-	-	3600	1500

Ausführung

Kunststoff
Thermoplast (Polyamid PA)
glasfaserverstärkt
temperaturbeständig bis 80 °C
schwarzgrau, RAL 7021, matt SG

Betätigung
Thermoplast (Polyamid PA)
glasfaserverstärkt

Riegel, Scheibe, Schraube
Edelstahl
nichtrostend, 1.4301

Form

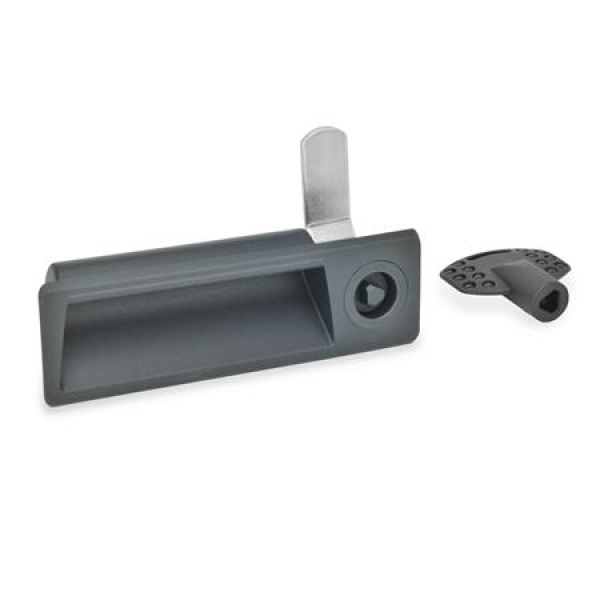

DK mit Dreikant (DK6,5)
VK mit Vierkant (VK7)
VDE mit Doppelbart

RoHS

Artikelnummern

731.5-DK-0-20-1-SG
731.5-DK-0-20-2-SG
731.5-VK-0-20-1-SG
731.5-VK-0-20-2-SG
731.5-VDE-0-20-1-SG
731.5-VDE-0-20-2-SG
731.5-DK-0-32-1-SG
731.5-DK-0-32-2-SG
731.5-VK-0-32-1-SG
731.5-VK-0-32-2-SG
731.5-VDE-0-32-1-SG
731.5-VDE-0-32-2-SG
731.5-DK-0-46-1-SG
731.5-DK-0-46-2-SG
731.5-VK-0-46-1-SG
731.5-VK-0-46-2-SG
731.5-VDE-0-46-1-SG
731.5-VDE-0-46-2-SG
731.5-DK-3-45-1-SG
731.5-DK-3-45-2-SG
731.5-VK-3-45-1-SG
731.5-VK-3-45-2-SG
731.5-VDE-3-45-1-SG
731.5-VDE-3-45-2-SG
