GN 731.2 Verriegelungen mit Griffschale mit Stahl-Riegel

ca. 3-4 Tage ca. 3-4 Tage (Ausland abweichend)
ab 9,37 EUR

inkl. 19% MwSt. zzgl. Versand

PayPal ECS
Auf den Merkzettel
Frage zum Produkt
Beschreibung
Verriegelungen mit Griffschale GN 731.2 werden eingesetzt, wenn der Anwendungsfall, neben der Verriegelungsmechanik, ein Bedienelement erfordert und dieses nicht vorstehen soll.

Eine auf 90° begrenzte Drehbewegung, z.B. des Dreikants bei Form DK, bringt den Riegel hinter der Zarge zu liegen, um dadruch die Türe zu verschließen. Die unterschiedlich langen und z. T. gekröpften Riegel lassen sich auf Umschlag montieren, woruch sich ein großer Anwendungsbereich abdecken lässt.

Die Angaben zur Belastbarkeit F1 und F2 wurden bei einer Wandstärke s = 1,5 mm ermittelt.

Verriegelungen GN 731.2 werden mit lose beigelegtem Riegel geliefert. Die Steckschlüssel sind im Lieferumfang enthalten.

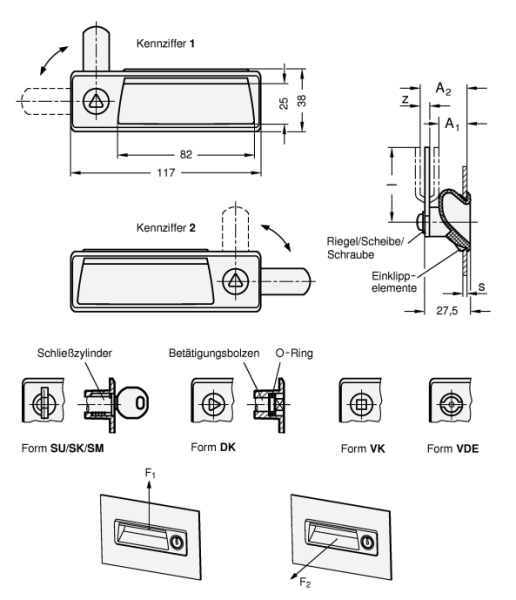

Riegelkröpfung z A1 A2 Riegelänge l F1
in N		 F2
in N
0 23 23 18 22 32 46 3600 1500
2 21 25 25 28 35 - 3600 1500
5 18 28 30 33 36 - 3600 1500
8 15 31 33 - - - 3600 1500
12 11 35 27 - - - 3600 1500



Ausführung
Kunststoff
Thermoplast (Polyamid PA)
glasfaserverstärkt
temperaturbeständig bis 80 °C
schwarzgrau, RAL 7021, matt  SG SG

Schließzylinder
Zink-Druckguss

Schlüssel
Messing, vernickelt

Riegel, Scheibe, Schraube
Stahl, verzinkt

Form

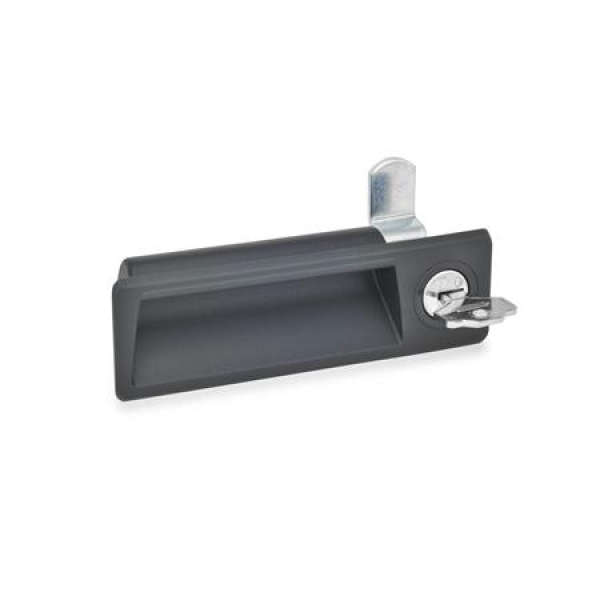

SC  Betätigung mit Schlüssel (Schloss einheitlich)
SU  mit Schlüssel (Schloss unterschiedlich)

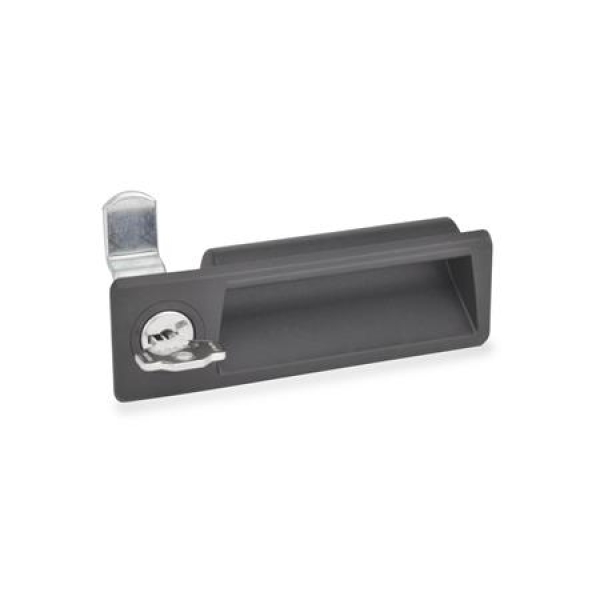

SM  mit Schlüssel (Schloss unterschiedlich, mit Generalschlüssel)

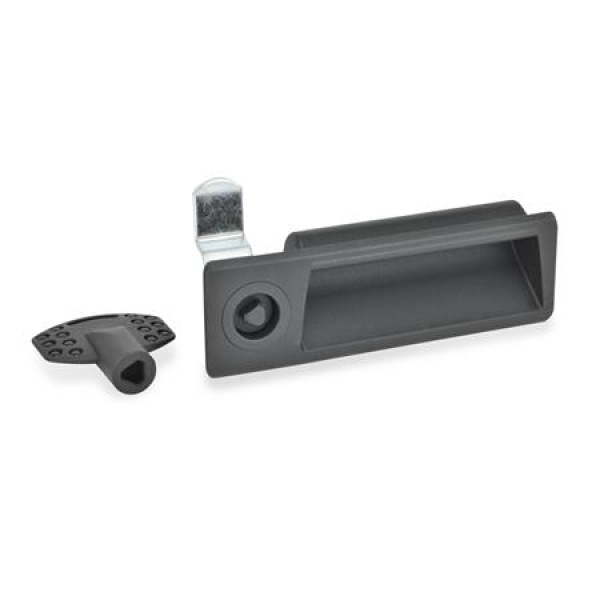

DK  mit Dreikant (DK6,5)
VK  mit Vierkant (VK7)

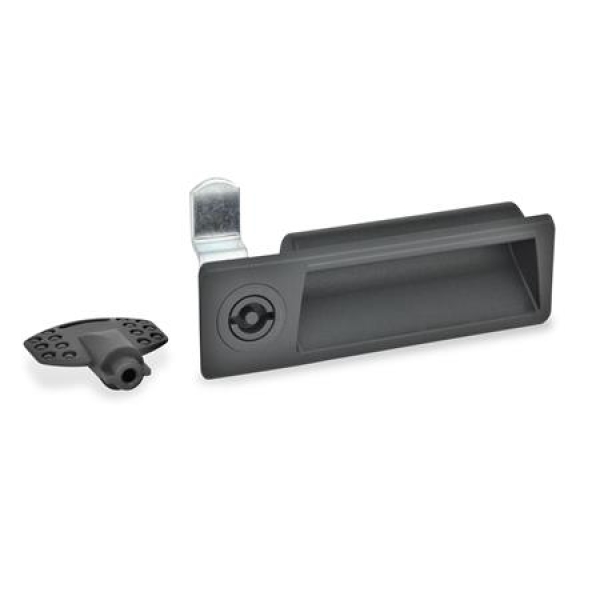

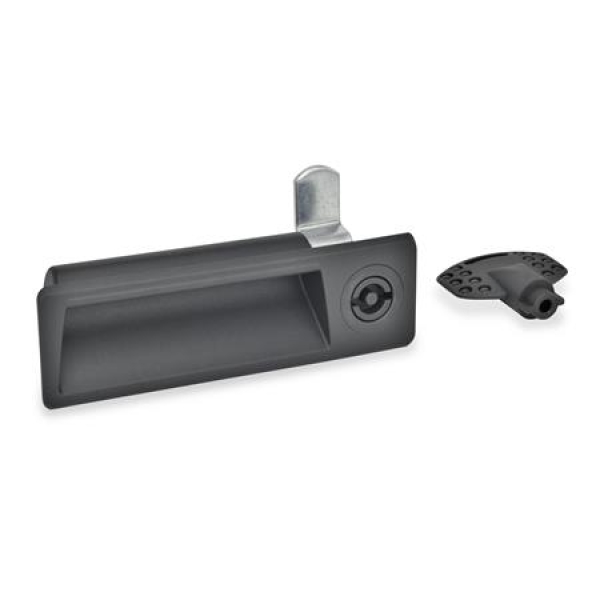

VDE  mit Doppelbart

Kennziffer
1  Betätigung, in dargestellter Lage, links oben
2  Betätigung, in dargestellter Lage, rechts oben


RoHS


Zubehör:
Generalschlüssel für die Form SM sind auf Anfrage erhältlich.
Artikelnummern
731.2-SC-0-18-1-SG
731.2-SC-0-18-2-SG
731.2-SU-0-18-1-SG
731.2-SU-0-18-2-SG
731.2-SM-0-18-1-SG
731.2-SM-0-18-2-SG
731.2-DK-0-18-1-SG
731.2-DK-0-18-2-SG
731.2-VK-0-18-1-SG
731.2-VK-0-18-2-SG
731.2-VDE-0-18-1-SG
731.2-VDE-0-18-2-SG
731.2-SC-0-22-1-SG
731.2-SC-0-22-2-SG
731.2-SU-0-22-1-SG
731.2-SU-0-22-2-SG
731.2-SM-0-22-1-SG
731.2-SM-0-22-2-SG
731.2-DK-0-22-1-SG
731.2-DK-0-22-2-SG
731.2-VK-0-22-1-SG
731.2-VK-0-22-2-SG
731.2-VDE-0-22-1-SG
731.2-VDE-0-22-2-SG
731.2-SC-0-32-1-SG
731.2-SC-0-32-2-SG
731.2-SU-0-32-1-SG
731.2-SU-0-32-2-SG
731.2-SM-0-32-1-SG
731.2-SM-0-32-2-SG
731.2-DK-0-32-1-SG
731.2-DK-0-32-2-SG
731.2-VK-0-32-1-SG
731.2-VK-0-32-2-SG
731.2-VDE-0-32-1-SG
731.2-VDE-0-32-2-SG
731.2-SC-0-46-1-SG
731.2-SC-0-46-2-SG
731.2-SU-0-46-1-SG
731.2-SU-0-46-2-SG
731.2-SM-0-46-1-SG
731.2-SM-0-46-2-SG
731.2-DK-0-46-1-SG
731.2-DK-0-46-2-SG
731.2-VK-0-46-1-SG
731.2-VK-0-46-2-SG
731.2-VDE-0-46-1-SG
731.2-VDE-0-46-2-SG
731.2-SC-2-25-1-SG
731.2-SC-2-25-2-SG
731.2-SU-2-25-1-SG
731.2-SU-2-25-2-SG
731.2-SM-2-25-1-SG
731.2-SM-2-25-2-SG
731.2-DK-2-25-1-SG
731.2-DK-2-25-2-SG
731.2-VK-2-25-1-SG
731.2-VK-2-25-2-SG
731.2-VDE-2-25-1-SG
731.2-VDE-2-25-2-SG
731.2-SC-2-28-1-SG
731.2-SC-2-28-2-SG
731.2-SU-2-28-1-SG
731.2-SU-2-28-2-SG
731.2-SM-2-28-1-SG
731.2-SM-2-28-2-SG
731.2-DK-2-28-1-SG
731.2-DK-2-28-2-SG
731.2-VK-2-28-1-SG
731.2-VK-2-28-2-SG
731.2-VDE-2-28-1-SG
731.2-VDE-2-28-2-SG
731.2-SC-2-35-1-SG
731.2-SC-2-35-2-SG
731.2-SU-2-35-1-SG
731.2-SU-2-35-2-SG
731.2-SM-2-35-1-SG
731.2-SM-2-35-2-SG
731.2-DK-2-35-1-SG
731.2-DK-2-35-2-SG
731.2-VK-2-35-1-SG
731.2-VK-2-35-2-SG
731.2-VDE-2-35-1-SG
731.2-VDE-2-35-2-SG
731.2-SC-5-30-1-SG
731.2-SC-5-30-2-SG
731.2-SU-5-30-1-SG
731.2-SU-5-30-2-SG
731.2-SM-5-30-1-SG
731.2-SM-5-30-2-SG
731.2-DK-5-30-1-SG
731.2-DK-5-30-2-SG
731.2-VK-5-30-1-SG
731.2-VK-5-30-2-SG
731.2-VDE-5-30-1-SG
731.2-VDE-5-30-2-SG
731.2-SC-5-33-1-SG
731.2-SC-5-33-2-SG
731.2-SU-5-33-1-SG
731.2-SU-5-33-2-SG
731.2-SM-5-33-1-SG
731.2-SM-5-33-2-SG
731.2-DK-5-33-1-SG
731.2-DK-5-33-2-SG
731.2-VK-5-33-1-SG
731.2-VK-5-33-2-SG
731.2-VDE-5-33-1-SG
731.2-VDE-5-33-2-SG
731.2-SC-5-36-1-SG
731.2-SC-5-36-2-SG
731.2-SU-5-36-1-SG
731.2-SU-5-36-2-SG
731.2-SM-5-36-1-SG
731.2-SM-5-36-2-SG
731.2-DK-5-36-1-SG
731.2-DK-5-36-2-SG
731.2-VK-5-36-1-SG
731.2-VK-5-36-2-SG
731.2-VDE-5-36-1-SG
731.2-VDE-5-36-2-SG
731.2-SC-8-33-1-SG
731.2-SC-8-33-2-SG
731.2-SU-8-33-1-SG
731.2-SU-8-33-2-SG
731.2-SM-8-33-1-SG
731.2-SM-8-33-2-SG
731.2-DK-8-33-1-SG
731.2-DK-8-33-2-SG
731.2-VK-8-33-1-SG
731.2-VK-8-33-2-SG
731.2-VDE-8-33-1-SG
731.2-VDE-8-33-2-SG
731.2-SC-12-27-1-SG
731.2-SC-12-27-2-SG
731.2-SU-12-27-1-SG
731.2-SU-12-27-2-SG
731.2-SM-12-27-1-SG
731.2-SM-12-27-2-SG
731.2-DK-12-27-1-SG
731.2-DK-12-27-2-SG
731.2-VK-12-27-1-SG
731.2-VK-12-27-2-SG
731.2-VDE-12-27-1-SG
731.2-VDE-12-27-2-SG
