GN 853 Edelstahl - Verschluss-Spanner mit Verriegelung

Art.Nr.:: 853-320-TU-NI
Lieferzeit:: ca. 3-4 Tage (Ausland abweichend)
Lagerbestand:: Stück

Form:

Werkstoff:

Größe:

93,59 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

Die Edelstahl-Verschluss-Spanner GN 853 sind mit einer Verriegelungsmechanik versehen, die ein unbedachtes oder durch Vibrationen ausgelöstes Öffnen des Spanners ausschließt.

Außerdem bieten diese Verschluss-Spanner die Möglichkeit der Einhandbedienung.

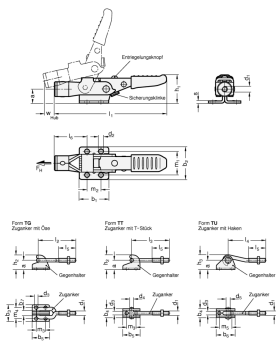

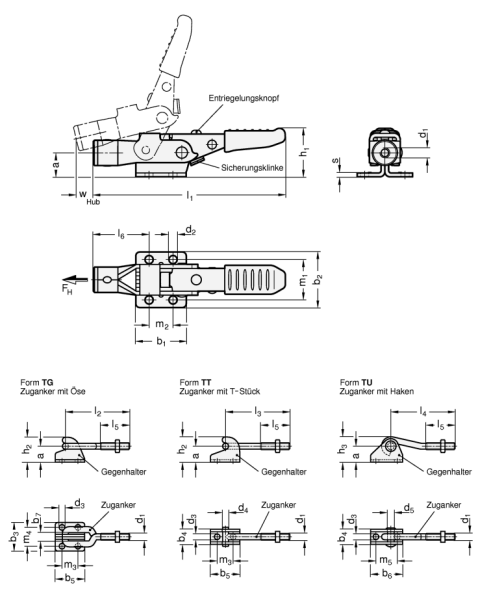

Größe	FH in N Halte- kraft	a	b₁	b₂	b₃	b₄	b₅	b₆	b₇	d₁	d₂	d₃	d₄	d₅	h₁ ≈
160	1750	13	26	28	23	14	26	35	6,8	M 6	4,5	4,5	5,2	6	27
320	4000	19	40	44	34	18	35	38	10	M 8	6,7	6,7	7	8	38,5
700	7500	28	60	54	41	26	50	50	11	M 10	8,5	8,5	9	10	53

Größe	h₂	h₃	l₁ ≈	l₂ ≈ Form TG	l₃ ≈ Form TT	l₄ ≈ Form TU	l₅	l₆	m₁	m₂	m₃	m₄	m₅	s	w Hub
160	20	20,5	103	55	55	54	28	30	19	16	16	14,3	25,4	2	8
320	30	28	153	76,5	76,5	76,5	34	44,5	32	19	19	22,3	25,4	3	13
700	40,5	39	222	95,5	93	92	42	51	38	41,5	31	25,4	31	3,5	19

Ausführung

Stahlblech-Teile
Edelstahl NI
nichtrostend, 1.4301

Zuganker
Edelstahl
nichtrostend, 1.4301

alle beweglichen Teile
mit Spezialfett geschmiert

Griffteil mit Kunststoffkappe
rot, ölbeständig

Form

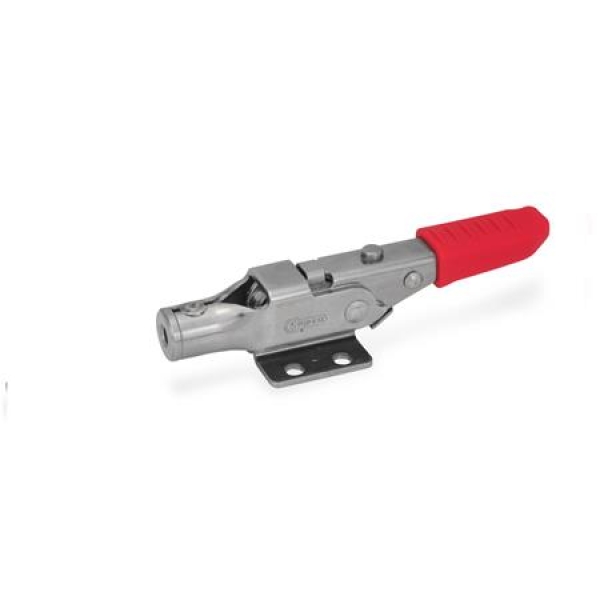

T5 ohne Zuganker, ohne Gegenhalter

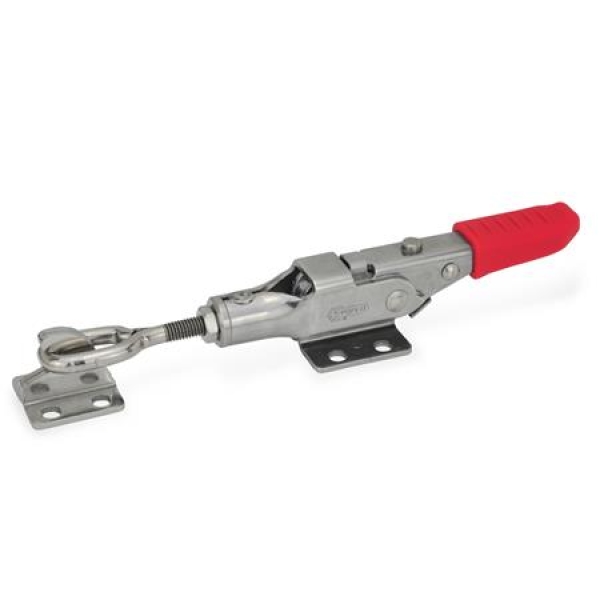

TG mit Zuganker, mit Gegenhalter, Zuganker mit Öse

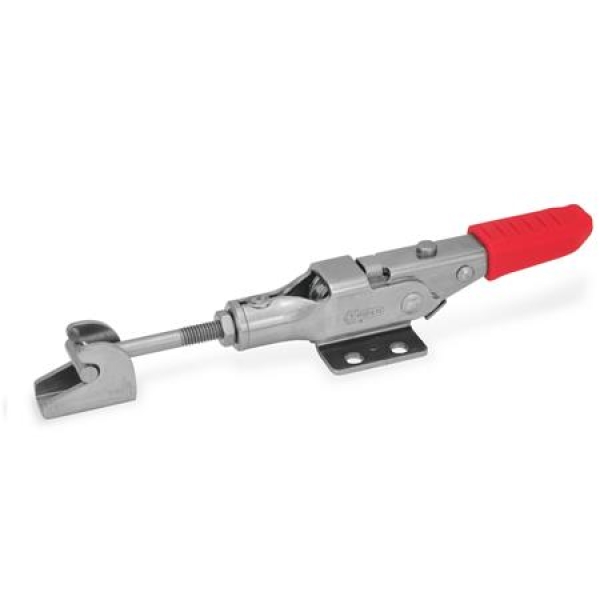

TT mit Zuganker, mit Gegenhalter, Zuganker mit T-Stück

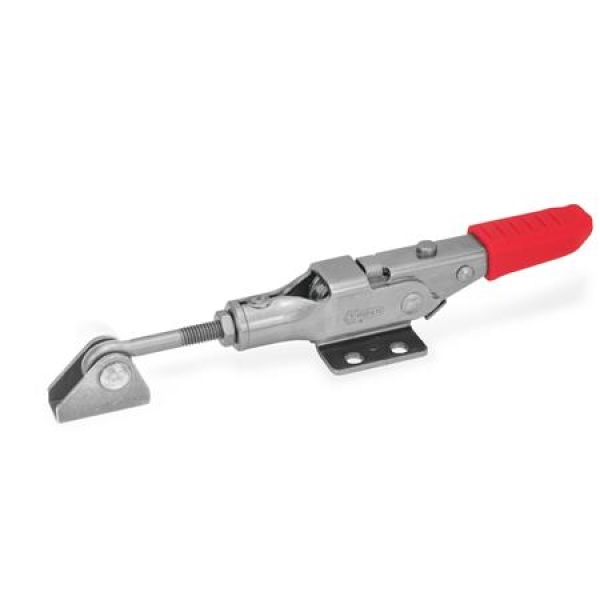

TU mit Zuganker, mit Gegenhalter, Zuganker mit Haken

RoHS-konform

Artikelnummern

853-160-T5-NI
853-160-TG-NI
853-160-TT-NI
853-160-TU-NI
853-320-T5-NI
853-320-TG-NI
853-320-TT-NI
853-320-TU-NI
853-700-T5-NI
853-700-TG-NI
853-700-TT-NI
853-700-TU-NI
