GN 852.3 Verschluss-Spanner mit Verriegelung, schwere Ausführung

ca. 3-4 Tage ca. 3-4 Tage (Ausland abweichend)
ab 125,55 EUR

inkl. 19% MwSt. zzgl. Versand

PayPal ECS
Auf den Merkzettel
Frage zum Produkt
Beschreibung

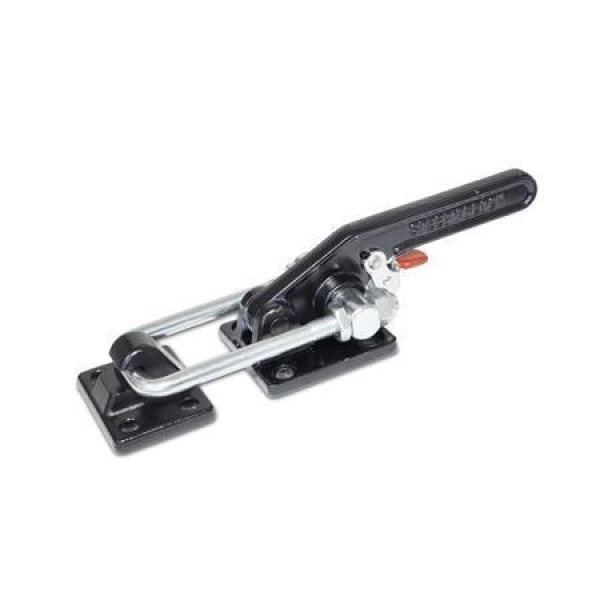

Verschluss-Spanner GN 852.3 sind sehr massiv gestaltet und können daher für sehr hohe Haltekräfte eingesetzt werden.

Beim Schließen des Spanners schnappt ein Sicherungshaken am Grundkörper formschlüssig ein. So wird ein unbedachtes oder durch Vibrationen verursachtes Lösen aus der Spannstellung verhindert. Zum Öffnen wird der Sicherungshaken per Einhandbedienung entriegelt.

Der Zugbügel kann innerhalb des Verstellweges justiert werden.

Neben den obigen Standardabmessungen der Zugbügel werden unter GN 951.2 weitere Ausführungen angeboten.

Größe FH in N
Haltekraft		 a1 a2 b1 b2 b3 b4 b5 b6 b7 b8 d1 d2 d3 h1 ≈ h2
1700 17000 22 21 68 64 46 48 28 26,5 38 17 M 10 8,5 14 55 34,5
4000 40000 28 27 85 80 55 60 34 32 50 20 M 12 10,5 16 68 42,5

Größe l1 ≈
Form T6S / TS
Form T6S / TS		 l2
min.		 l3≈ m1 m2 m3 m4 m5 r ≈
bei w2 = 0		 s t w1
Hub		 w2 ≈
Verstellweg
1700 218 223 33 129 45 11,5 45 10 28 96 7 2 54 15
4000 266 271 30 151 57 14 57 12,5 35 107 9 2 62 25


Ausführung
Grundkörper / Gegenhalter / Spannhebel
Stahl C22
  • geschmiedet
  • schwarz lackiert (Form T6 / T)
  • brüniert (Form T6S / TS)

Edelstahl
  • nichtrostend, 1.4301
  • geschmiedet
Zugbügel / Lagerbolzen
Stahl St 37
verzinkt, blau passiviert

sonstige Teile
Edelstahl
nichtrostend, 1.4305

alle beweglichen Teile
mit Spezialfett geschmiert

RoHS

Form
T6   mit Befestigungsbohrungen, mit Zugbügel, mit Gegenhalter
T     mit Befestigungsbohrungen, ohne Zugbügel, mit Gegenhalter
T6S zum Anschweißen, mit Zugbügel, mit Gegenhalter
TS   zum Anschweißen, ohne Zugbügel, mit Gegenhalter

Artikelnummern
852.3-1700-T6
852.3-1700-T
852.3-1700-T6S
852.3-1700-TS
852.3-4000-T6
852.3-4000-T
852.3-4000-T6S
852.3-4000-TS
852.3-1700-T6-NI
852.3-1700-T-NI
852.3-1700-T6S-NI
852.3-1700-TS-NI
852.3-4000-T6-NI
852.3-4000-T-NI
852.3-4000-T6S-NI
852.3-4000-TS-NI
