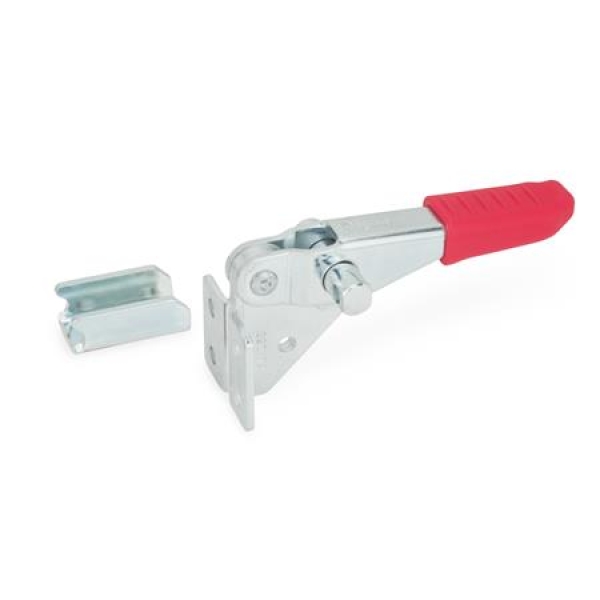

GN 851.2 Verschluss-Spanner mit Zugspannung

Art.Nr.:
Lieferzeit:: ca. 3-4 Tage (Ausland abweichend)
Lagerbestand:: Stück

Form:

Größe:

ab 18,34 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

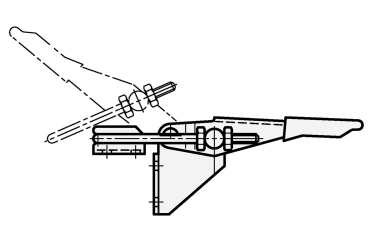

Der Zugbügel der Verschluss-Spanner GN 851.2 kann innerhalb des Hubweges justiert werden.

In Spannstellung stehen Zugbügel und Spannarm waagrecht zur senkrecht angeordneten Befestigungsebene des Verschluss-Spanners.

Neben den obigen Standardabmessungen der Zugbügel werden unter GN 951.1 weitere Ausführungen angeboten.

Größe	F_H in N Haltekraft	a	b₁	b₂	b₃	b₄	b₅	d₁	d₂	h₁ ≈	h₂
160	1600	5	26	35	21	25,5	14	M 4	4,3	40	10
320	3200	8	36	44	32	37	22	M 6	6,5	57,5	15
700	7500	13	52	54	38	48,5	26	M 8	8,5	82	23

Größe	l₁ ≈	l₂ min.	m₁	m₂	m₃	m₄	m₅	r ≈ bei w₂ = 0	s	w₁ Hub	w₂ ≈ Verstell- weg
160	104	4,5	22	6,5	13	6,5	14,3	50	2	32	12
320	159	6	25,5	8,5	19	10,5	20,5	78	3	53	21
700	225	8	36,5	10	32	13,5	27	98	3,5	64	30

Ausführung

Stahlblech-Teile
Einsatzstahl C 10
verzinkt, blau passiviert

Zugbügel
Stahl St 37
verzinkt, blau passiviert

alle beweglichen Teile mit
Spezialfett geschmiert

Griffteil mit Kunststoffkappe
rot, ölbeständig

Form
T4 mit Zugbügel, mit Gegenhalter
T ohne Zugbügel, mit Gegenhalter

RoHS-konform

Artikelnummern

851.2-160-T4
851.2-160-T
851.2-320-T4
851.2-320-T
851.2-700-T4
851.2-700-T
