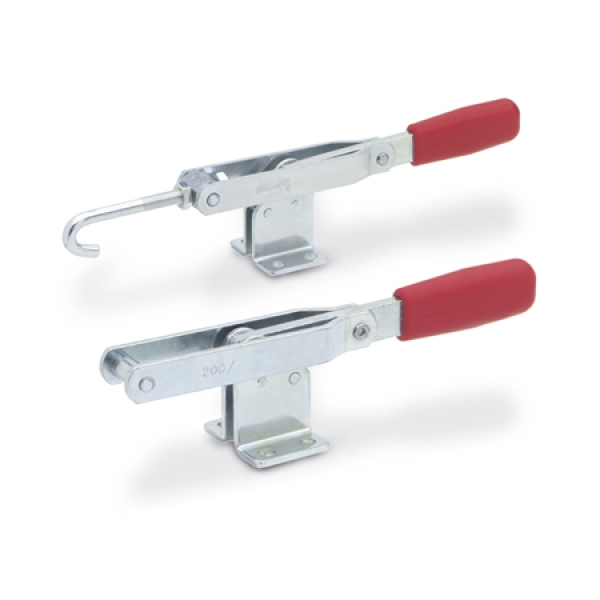

GN 850 Verschluss-Spanner mit Zugspannung

Art.Nr.:
Lieferzeit:: ca. 3-4 Tage (Ausland abweichend)
Lagerbestand:: Stück

Form:

Größe:

ab 21,35 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

Der Zughaken der Verschluss-Spanner GN 850 kann innerhalb des Hubweges justiert werden.

Größe	F_H in N Haltekraft	a₁	a₂	b₁	b₂	b₃	d₁	d₂	d₃	h₁ ≈	h₂
200	2000	37	29	35	45	18	10	8	6,5	49	16
300	3000	35	25	48	60	21	10	10	8,5	49	18
400	4000	43	30	54	84	26	14	12	10,5	60,5	25

Größe	l₁ ≈	l₂ ≈	l₃ ≈	m₁	m₂	m₃	r₁ ≈	r₂	s	w₁ Hub	w₂ ≈ Verstell- weg
200	202	51	93	32	8	19	102	5	3	100	20
300	225	51	98	45	8	32	105	6	3	104	20
400	278	58	117,5	60	12,5	28,5	138	7	5	160	20

Ausführung

Stahlblech-Teile
Einsatzstahl C 10
verzinkt, blau passiviert

Zughaken
Stahl St 37
verzinkt, blau passiviert

alle beweglichen Teile mit
Spezialfett geschmiert

solide geformter Kunststoffgriff
rot, ölbeständig

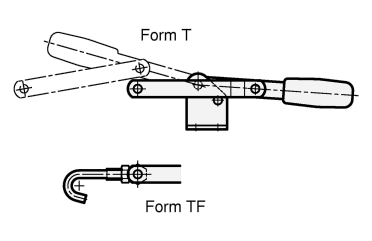

Form
T mit Zugachse
TF mit Zughaken

RoHS-konform

Artikelnummern

850-200-T
850-200-TF
850-300-T
850-300-TF
850-400-T
850-400-TF
