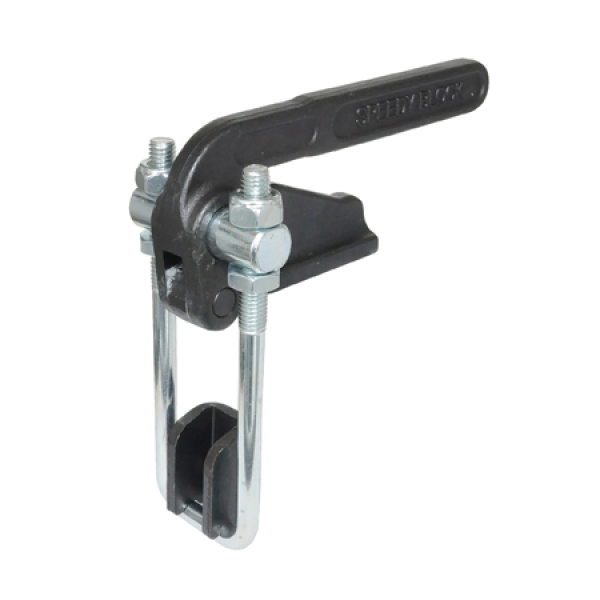

GN 852.1 Verschluss-Spanner, schwere Ausführung

Art.Nr.:
Lieferzeit:: ca. 3-4 Tage (Ausland abweichend)
Lagerbestand:: Stück

Form:

Größe:

ab 70,54 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

Der Zugbügel der Verschluss-Spanner GN 852.1 kann innerhalb des Verstellweges justiert werden.

In Spannstellung steht der Zugbügel senkrecht zum Spannarm und zur Befestigungsebene des Verschluss-Spanners.

Neben den obigen Standardabmessungen der Zugbügel werden unter GN 951.2 weitere Ausführungen angeboten.

Größe	F_H in N Haltekraft	a₁	a₂	b₁	b₂	b₃	b₄	b₅	b₆	b₇	d₁	d₂	d₃
1400	12000	15	29	61	61	46	26	64	42	26	M 10	8,5	32,5

Größe	h₁ ≈	h₂	l₁ ≈	l₂ min.	m₁	m₂	m₃	m₄	m₅	r ≈ bei w₂ = 0	s	w₁ Hub	w₂ ≈ Verstellweg
1400	64	24	171	42	38	14,5	32	12,5	17	106	8	50	22

Ausführung

Grundkörper / Spannhebel
Stahl C22
geschmiedet
brüniert

Gegenhalter
Stahlblech
brüniert

Zugbügel / Lagerbolzen
Stahl St 37
verzinkt, blau passiviert

alle beweglichen Teile
mit Spezialfett geschmiert

Form

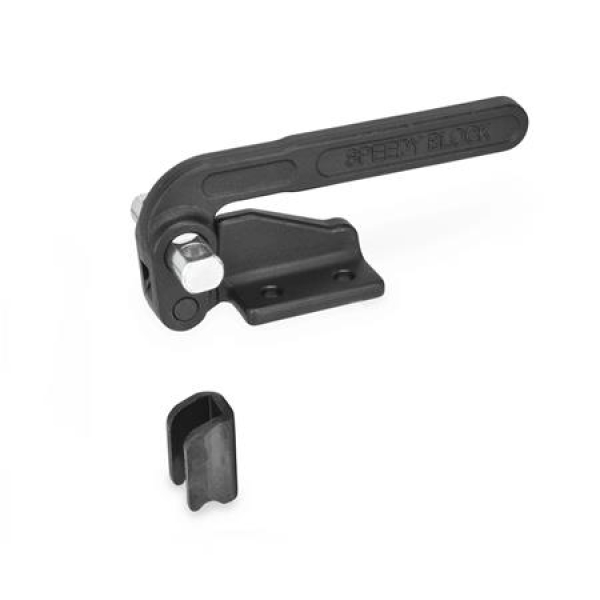

T mit Befestigungsbohrungen, ohne Zugbügel, mit Gegenhalter

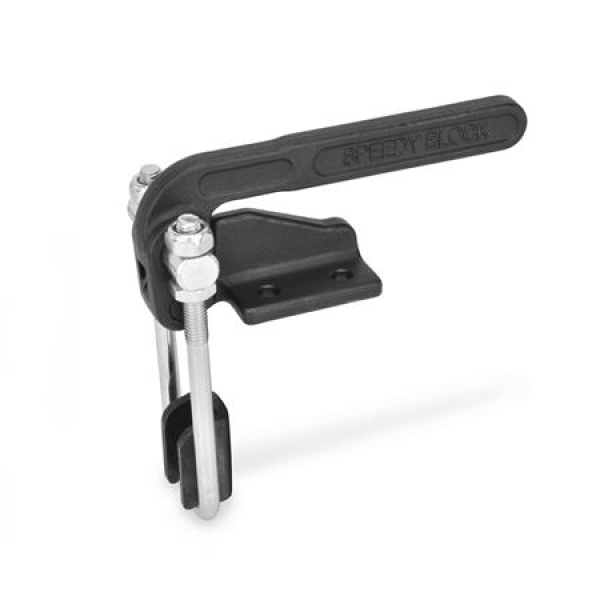

T3 mit Befestigungsbohrungen, mit Zugbügel, mit Gegenhalter

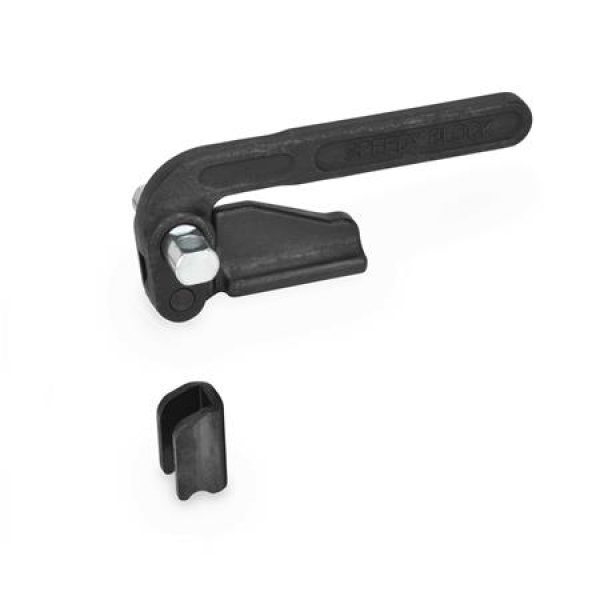

TS zum Anschweißen, ohne Zugbügel, mit Gegenhalter
T3S zum Anschweißen, mit Zugbügel, mit Gegenhalter

RoHS-konform

Artikelnummern

852.1-1400-T
852.1-1400-T3
852.1-1400-TS
852.1-1400-T3S
