GN 441 Aluminium - Verschlussschrauben bis 100° C

Art.Nr.:
Lieferzeit:: ca. 3-4 Tage (Ausland abweichend)
Lagerbestand:: Stück

d2:

Entlüftungsbohrung:

Farbe:

ab 3,59 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

Verschlussschrauben GN 441 sind mit dem Außendurchmesser d1 auf Einschraublöcher für Rohrverschraubungen DIN 3852 abgestimmt.

Der Dichtring ist in einem radialen und planseitigen Einstich eingebettet. Dadurch ist die Dichtung nicht verlierbar und kann beim Anziehen nicht herausgequetscht werden.

d₁	d₂		d₃ Entlüftungs- bohrung	d₄	l₁ ±0,5	l₂	l₃	s	t min.
22	G 3/8	M 16 x 1,5	2	M 5	26	8	15	5	8
26	G 1/2	M 20 x 1,5	2	M 5	27,5	8,5	16	5	8
32	G 3/4	M 26 x 1,5	2	M 5	29	9	17	6	8
40	G 1	-	2	M 5	32,5	11	18	7	8

Ausführung

Aluminium
kunststoffbeschichtet

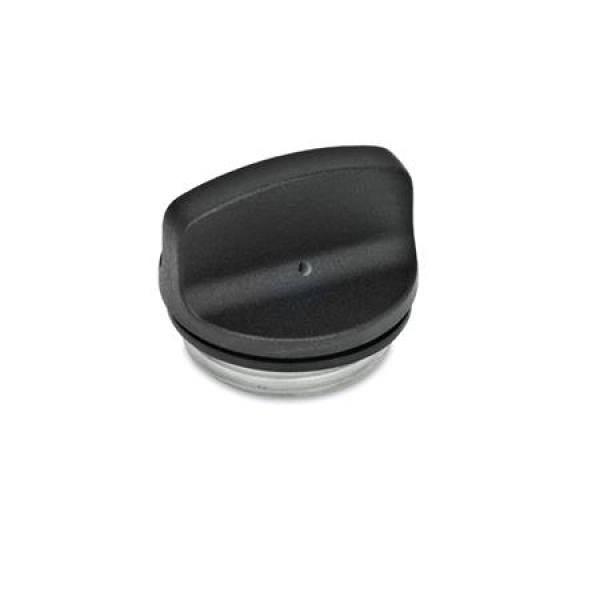

schwarz, RAL 9005, strukturmatt SW

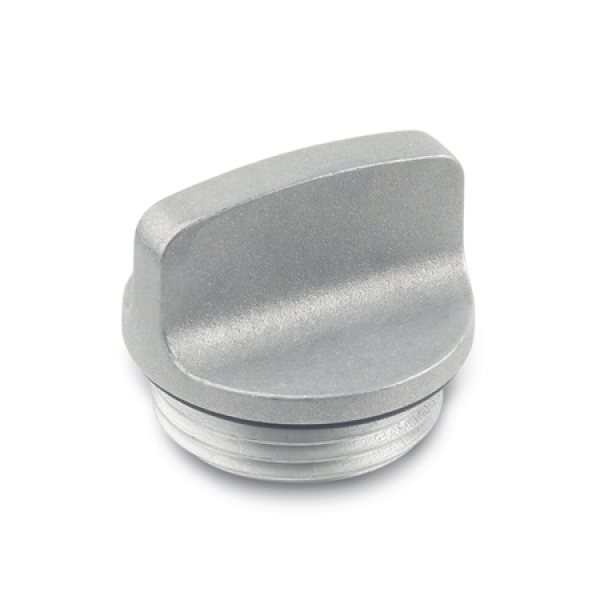

blank BL
durch Gleitschliff behandelte Oberfläche
temperaturbeständig bis 100 °C

Dichtung
Gummi NBR (Perbunan)

Kennziffer
1 ohne Entlüftungsbohrung
2 mit Entlüftungsbohrung

RoHS

Artikelnummern

441-22-M16X1,5-1-SW
441-22-M16X1,5-1-BL
441-22-M16X1,5-2-SW
441-22-M16X1,5-2-BL
441-22-G3/8-1-SW
441-22-G3/8-1-BL
441-22-G3/8-2-SW
441-22-G3/8-2-BL
441-26-M20X1,5-1-SW
441-26-M20X1,5-1-BL
441-26-M20X1,5-2-SW
441-26-M20X1,5-2-BL
441-26-G1/2-1-SW
441-26-G1/2-1-BL
441-26-G1/2-2-SW
441-26-G1/2-2-BL
441-32-M26X1,5-1-SW
441-32-M26X1,5-1-BL
441-32-M26X1,5-2-SW
441-32-M26X1,5-2-BL
441-32-G3/4-1-SW
441-32-G3/4-1-BL
441-32-G3/4-2-SW
441-32-G3/4-2-BL
441-40-G1-1-SW
441-40-G1-1-BL
441-40-G1-2-SW
441-40-G1-2-BL
