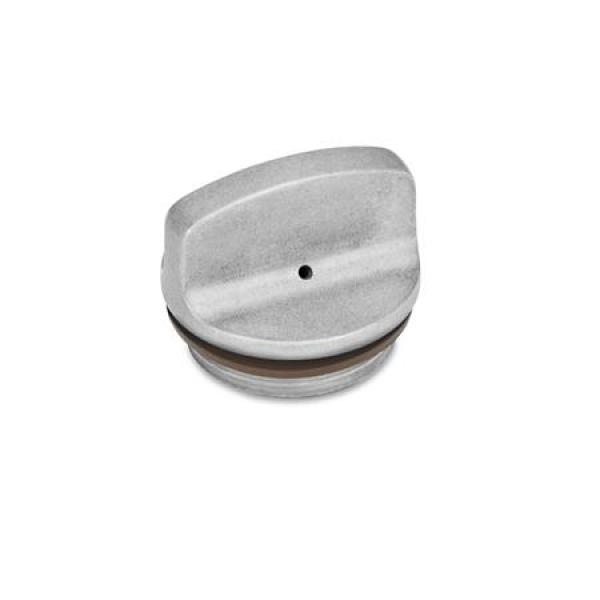

Verschussschrauben GN 442 sind mit dem Außendurchmesser d1 auf Einschraublöcher für Rohrverschraubungen DIN 3852 abgestimmt.
Der Dichtring ist in einem radialen und planseitigen Einstich eingebettet. Dadurch ist die Dichtung nicht verlierbar und kann beim Anziehen nicht herausgequetscht werden.

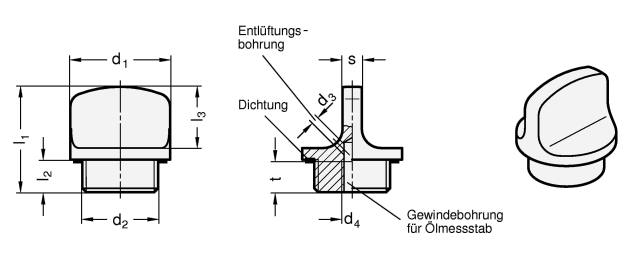

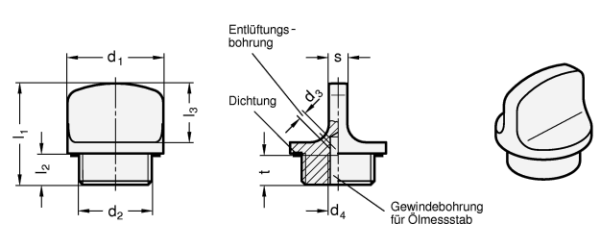

d1 |
d2 |
|
d3
Entlüftungs-
bohrung |
d4 |
l1 ±0,5 |
l2 |
l3 |
s |
t
min. |
22 |
G 3/8 |
M 16 x 1,5 |
2 |
M 5 |
26 |
8 |
15 |
5 |
8 |
26 |
G 1/2 |
M 20 x 1,5 |
2 |
M 5 |
27,5 |
8,5 |
16 |
5 |
8 |
32 |
G 3/4 |
M 26 x 1,5 |
2 |
M 5 |
29 |
9 |
17 |
6 |
8 |
40 |
G 1 |
- |
2 |
M 5 |
32,5 |
11 |
18 |
7 |
8 |
Aluminium
kunststoffbeschichtet
schwarz, RAL 9005, strukturmatt SW
blank BL
durch Gleitschliff behandelte Oberfläche
temperaturbeständig bis 200 °C
Dichtung
Gummi FPM (VITON®)
Kennung durch nicht schwarze Einfärbung der Dichtung
Kennziffer
1 ohne Entlüftungsbohrung
2 mit Entlüftungsbohrung
RoHS
Auf Anfrage:
Ausführung mit Ölmessstab
442-22-M16X1,5-1-SW
442-22-M16X1,5-1-BL
442-22-M16X1,5-2-SW
442-22-M16X1,5-2-BL
442-22-G3/8-1-SW
442-22-G3/8-1-BL
442-22-G3/8-2-SW
442-22-G3/8-2-BL
442-26-M20X1,5-1-SW
442-26-M20X1,5-1-BL
442-26-M20X1,5-2-SW
442-26-M20X1,5-2-BL
442-26-G1/2-1-SW
442-26-G1/2-1-BL
442-26-G1/2-2-SW
442-26-G1/2-2-BL
442-32-M26X1,5-1-SW
442-32-M26X1,5-1-BL
442-32-M26X1,5-2-SW
442-32-M26X1,5-2-BL
442-32-G3/4-1-SW
442-32-G3/4-1-BL
442-32-G3/4-2-SW
442-32-G3/4-2-BL
442-40-G1-1-SW
442-40-G1-1-BL
442-40-G1-2-SW
442-40-G1-2-BL
