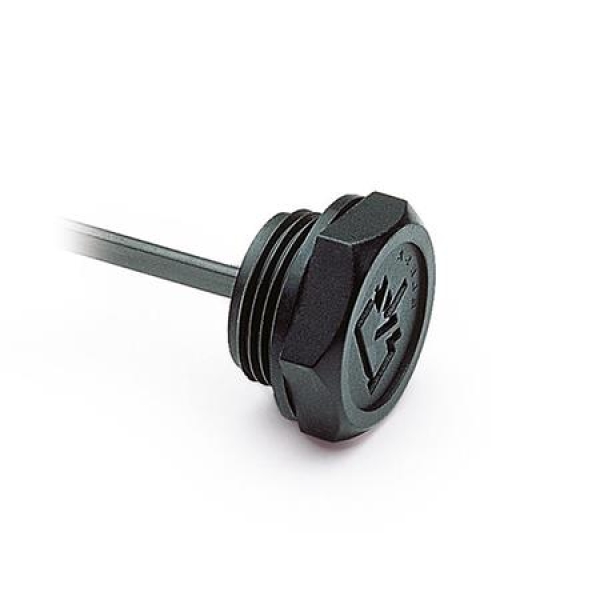

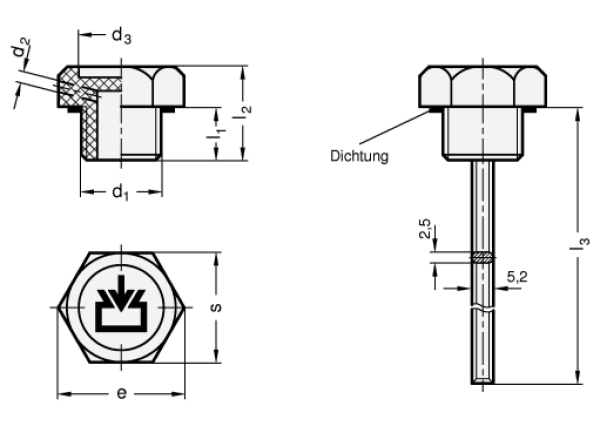

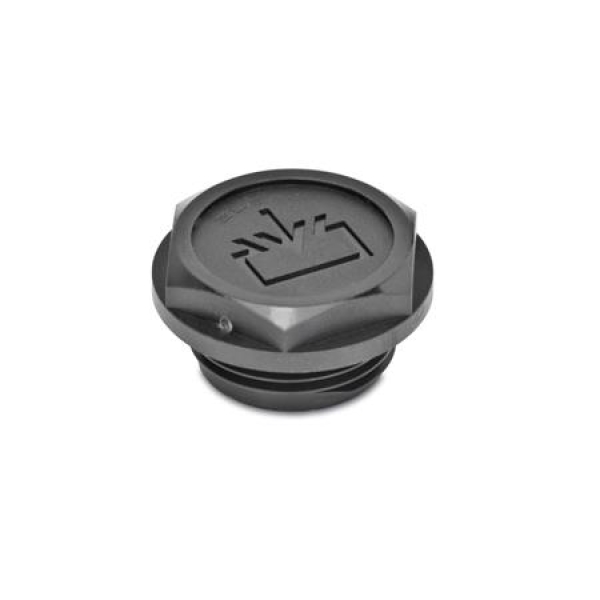

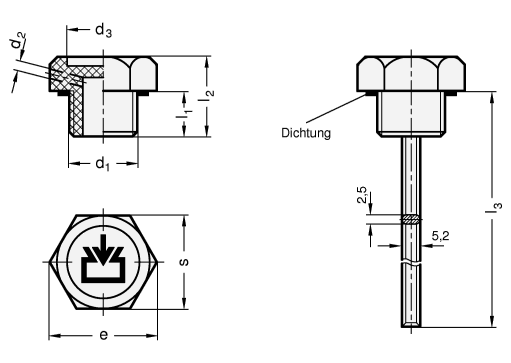

Der Ölmessstab der Verschlussschrauben GN 747 hat zwei Flächen, auf denen MAX-MIN-Markierungen leicht angebracht werden können (siehe GN 109).
d1 |
|
d2
Entlüftungs-
bohrung |
d3 |
l1 |
l2 |
l3 |
s1 |
e ≈ |
G 1/8* |
M 10 x 1,5* |
M 12 x 1,5* |
- |
2 |
15 |
9 |
16 |
120 |
19 |
21,5 |
G 1/4* |
M 14 x 1,5* |
- |
- |
2 |
15 |
9 |
16 |
120 |
19 |
21,5 |
G 3/8 |
M 16 x 1,5 |
- |
- |
2 |
17 |
9 |
16 |
120 |
22 |
25 |
G 1/2 |
M 18 x 1,5 |
M 20 x 1,5 |
- |
2 |
20,5 |
11 |
18 |
195 |
26 |
29,5 |
G 3/4 |
M 22 x 1,5 |
M 25 x 1,5 |
M 26 x 1,5 |
2 |
25 |
12 |
20 |
195 |
32 |
36,5 |
G 1 |
M 35 x 1,5 |
- |
- |
2 |
31 |
13 |
22 |
195 |
38 |
44 |
G 1 1/4 |
M 40 x 1,5 |
- |
- |
2 |
38 |
14 |
24 |
195 |
46 |
52,5 |
G 1 1/2 |
- |
- |
- |
2 |
46 |
15 |
26 |
195 |
55 |
63 |
* Diese Größen sind nicht in der Ausführung B-2 lieferbar.
Kunststoff (Polyamid PA)
glasfaserverstärkt
schwarz, matt
temperaturbeständig bis 100 °C
Dichtung
Gummi NBR (Perbunan®)
Ölmessstab
Stahl
phosphatiert
Füllstandsmarkierungen / Sonderlängen GN 109
Form
A ohne Ölmessstab
B mit Ölmessstab
Kennziffer
1 ohne Entlüftungsbohrung
2 mit Entlüftungsbohrung
RoHS
747-G1/8-A-1
747-G1/8-B-1
747-G1/8-A-2
747-M10X1,5-A-1
747-M10X1,5-B-1
747-M10X1,5-A-2
747-M12X1,5-A-1
747-M12X1,5-B-1
747-M12X1,5-A-2
747-G1/4-A-1
747-G1/4-B-1
747-G1/4-A-2
747-M14X1,5-A-1
747-M14X1,5-B-1
747-M14X1,5-A-2
747-M16X1,5-A-1
747-M16X1,5-B-1
747-M16X1,5-A-2
747-M16X1,5-B-2
747-G3/8-A-1
747-G3/8-B-1
747-G3/8-A-2
747-G3/8-B-2
747-G1/2-A-1
747-G1/2-B-1
747-G1/2-A-2
747-G1/2-B-2
747-M18X1,5-A-1
747-M18X1,5-B-1
747-M18X1,5-A-2
747-M18X1,5-B-2
747-M20X1,5-A-1
747-M20X1,5-B-1
747-M20X1,5-A-2
747-M20X1,5-B-2
747-G3/4-A-1
747-G3/4-B-1
747-G3/4-A-2
747-G3/4-B-2
747-M22X1,5-A-1
747-M22X1,5-B-1
747-M22X1,5-A-2
747-M22X1,5-B-2
747-M25X1,5-A-1
747-M25X1,5-B-1
747-M25X1,5-A-2
747-M25X1,5-B-2
747-M26X1,5-A-1
747-M26X1,5-B-1
747-M26X1,5-A-2
747-M26X1,5-B-2
747-G1-A-1
747-G1-B-1
747-G1-A-2
747-G1-B-2
747-M35X1,5-A-1
747-M35X1,5-B-1
747-M35X1,5-A-2
747-M35X1,5-B-2
747-G11/4-A-1
747-G11/4-B-1
747-G11/4-A-2
747-M40X1,5-A-1
747-M40X1,5-B-1
747-M40X1,5-A-2
747-G11/2-A-1
747-G11/2-B-1
747-G11/2-A-2
