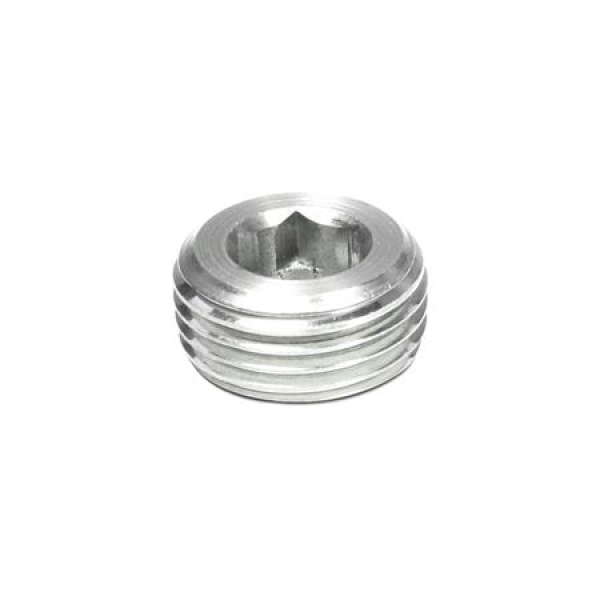

Verschlussschrauben DIN 906 werden zum Verschließen von Bohrungen mit zylindrischem Innengewinde verwendet.
Die Dichtheit wird dabei durch das Medium, den Druck, sowie durch die Temperatur und Werkstoffpaarung, beeinflusst. Größere Sicherheit bietet dabei die Ausführung mit Mikroverkapselung (Form M).
Das amtliche Normblatt DIN 906 sieht noch die Gewinde M26x1,5| M30x1,5| M33x2| M36x1,5| M38x1,5| M39x2| M42x1,5| M45x1,5| M48x1,5| M52x1,5| M52x2| M56x2 und M60x2 vor.

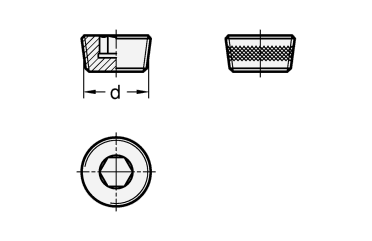

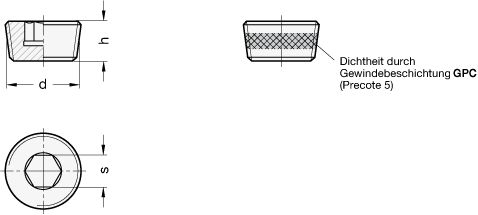

| d | | h | s |
|---|
| M 6 x 1 | - | 6 | 3 |
| M 8 x 1 | - | 8 | 4 |
| M 10 x 1 | R 1/8 | 8 | 5 |
| M 12 x 1,5 | - | 10 | 6 |
| M 14 x 1,5 | R 1/4 | 10 | 7 |
| M 16 x 1,5 | - | 10 | 8 |
| M 18 x 1,5 | R 3/8 | 10 | 8 |
| M 20 x 1,5 | R 1/2 | 10 | 10 |
| M 22 x 1,5 | - | 10 | 10 |
| M 24 x 1,5 | - | 12 | 12 |
| M 26 x 1,5 | R 3/4 | 12 | 12 |
| M 30 x 1,5 | R 1 | 12 | 17 |
| M 36 x 1,5 | - | 15 | 19 |
| M 42 x 1,5 | R 1 1/4 | 18 | 22 |
| M 45 x 1,5 | - | 18 | 22 |
| M 48 x 1,5 | R 1 1/2 | 20 | 24 |
Stahl ST
ultraschall- / rissgeprüft
verzinkt, blau passiviert
oder
Edelstahl NI
nichtrostend, 1.4305
Gewindebeschichtung
GPC (Precote 5)
Form
A ohne Gewindebeschichtung
GPC mit Gewindebeschichtung
RoHS
906-ST-M8X1-A
906-ST-M8X1-GPC
906-ST-M10X1-A
906-ST-M10X1-GPC
906-ST-R1/8-A
906-ST-R1/8-GPC
906-ST-M12X1,5-A
906-ST-M12X1,5-GPC
906-ST-M14X1,5-A
906-ST-M14X1,5-GPC
906-ST-R1/4-A
906-ST-R1/4-GPC
906-ST-M16X1,5-A
906-ST-M16X1,5-GPC
906-ST-M18X1,5-A
906-ST-M18X1,5-GPC
906-ST-R3/8-A
906-ST-R3/8-GPC
906-ST-M20X1,5-A
906-ST-M20X1,5-GPC
906-ST-R1/2-A
906-ST-R1/2-GPC
906-ST-M22X1,5-A
906-ST-M22X1,5-GPC
906-ST-M24X1,5-A
906-ST-M24X1,5-GPC
906-ST-M26X1,5-A
906-ST-M26X1,5-GPC
906-ST-R3/4-A
906-ST-R3/4-GPC
906-ST-M30X1,5-A
906-ST-M30X1,5-GPC
906-ST-R1-A
906-ST-R1-GPC
906-ST-M36X1,5-A
906-ST-M36X1,5-GPC
906-ST-R11/4-A
906-ST-R11/4-GPC
906-ST-M42X1,5-A
906-ST-M42X1,5-GPC
906-ST-M45X1,5-A
906-ST-M45X1,5-GPC
906-ST-R11/2-A
906-ST-R11/2-GPC
906-ST-M48X1,5-A
906-ST-M48X1,5-GPC
906-NI-M8X1-A
906-NI-M8X1-GPC
906-NI-M10X1-A
906-NI-M10X1-GPC
906-NI-R1/8-A
906-NI-R1/8-GPC
906-NI-M12X1,5-A
906-NI-M12X1,5-GPC
906-NI-M14X1,5-A
906-NI-M14X1,5-GPC
906-NI-R1/4-A
906-NI-R1/4-GPC
906-NI-M16X1,5-A
906-NI-M16X1,5-GPC
906-NI-M18X1,5-A
906-NI-M18X1,5-GPC
906-NI-R3/8-A
906-NI-R3/8-GPC
906-NI-M20X1,5-A
906-NI-M20X1,5-GPC
906-NI-R1/2-A
906-NI-R1/2-GPC
906-NI-M22X1,5-A
906-NI-M22X1,5-GPC
906-NI-M24X1,5-A
906-NI-M24X1,5-GPC
906-NI-R3/4-A
906-NI-R3/4-GPC
906-NI-R1-A
906-NI-R1-GPC
