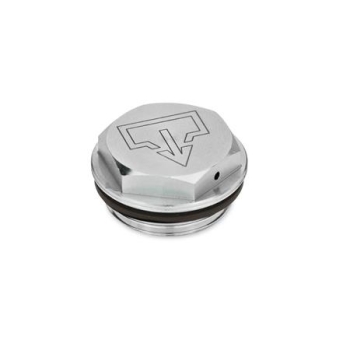

Verschlussschrauben GN 742 sind mit dem Außendurchmesser d1 auf Einschraublöcher für Rohrverschraubungen DIN 3852 abgestimmt.
Der Dichtring ist in einem radialen und planseitigem Einstich eingebettet| dadurch ist die Dichtung nicht verlierbar und kann beim Anziehen nicht herausgequetscht werden.

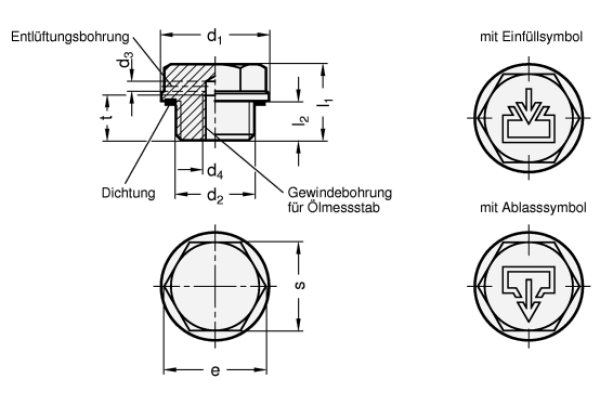

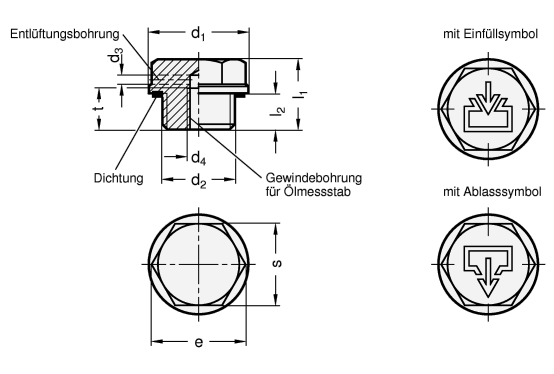

d1 |
d2 |
|
d3
Entlüftungs-
bohrung |
d4 |
l1 |
l2 |
t |
s |
e ≈ |
19 |
G 1/4 |
M 14 x 1,5 |
- |
- |
2 |
M 5 |
15,5 |
8 |
8 |
15 |
17,3 |
22 |
G 3/8 |
M 16 x 1,5 |
- |
- |
2 |
M 5 |
15,5 |
8 |
8 |
18 |
20,8 |
26 |
G 1/2 |
M 20 x 1,5 |
- |
- |
2 |
M 5 |
16 |
8,5 |
8 |
21 |
24,3 |
32 |
G 3/4 |
M 26 x 1,5 |
M 27 x 1,5 |
- |
2 |
M 5 |
17 |
9 |
8 |
27 |
31,2 |
40 |
G 1 |
M 33 x 1,5 |
- |
- |
2 |
M 5 |
19,5 |
11 |
8 |
32 |
37 |
50 |
G 1 1/4 |
M 40 x 1,5 |
M 42 x 1,5 |
M 42 x 2 |
2 |
M 5 |
21 |
12 |
8 |
41 |
47,3 |
60 |
G 1 1/2 |
- |
- |
- |
2 |
M 5 |
22 |
13 |
8 |
50 |
57,7 |
Aluminium
Form OS, ES und AS:
feingedreht, blank
Form OSS, ESS und ASS:

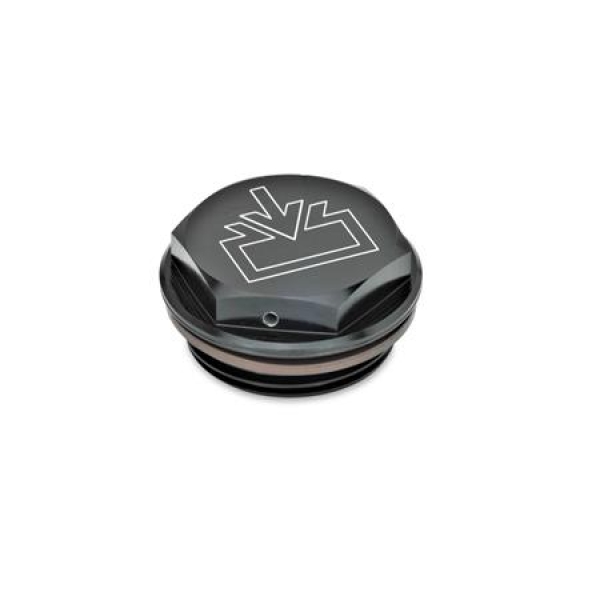

feingedreht, schwarz eloxiert
Symbole Laser-graviert
temperaturbeständig bis 180 °C
Dichtung
Gummi FPM (Viton®)
Kennung durch nicht schwarze Einfärbung der Dichtung
Form

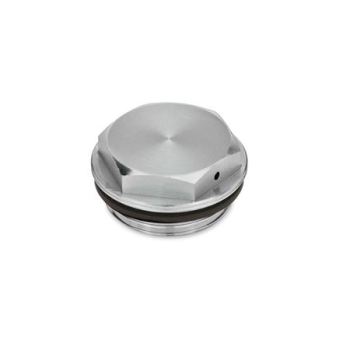

OS neutral, blank

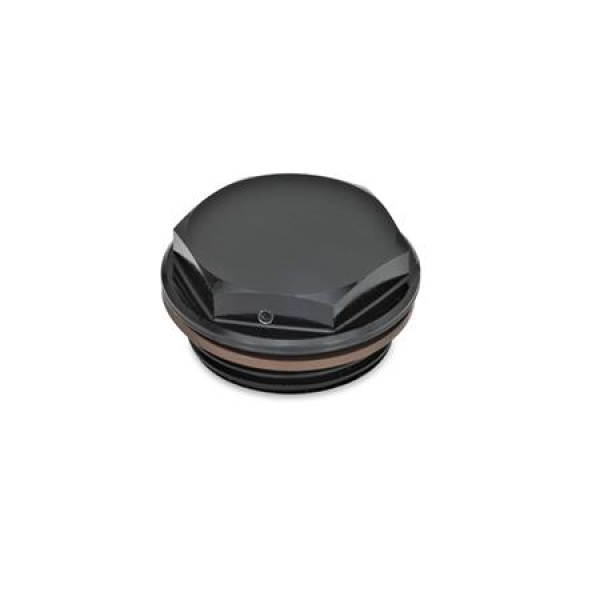

OSS neutral, schwarz eloxiert

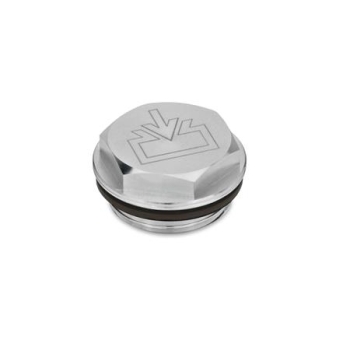

ES mit DIN-Einfüllsymbol, blank
ESS mit DIN-Einfüllsymbol, schwarz eloxiert

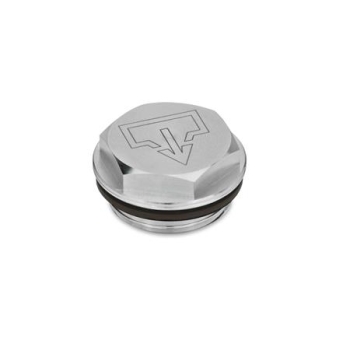

AS mit DIN-Ablasssymbol, blank
ASS mit DIN-Ablasssymbol, schwarz eloxiert
Kennziffer
1 ohne Entlüftungsbohrung
2 mit Entlüftungsbohrung
RoHS
Auf Anfrage:
mit Ölmessstab
742-19-M14X1,5-OS-1
742-19-M14X1,5-ES-1
742-19-M14X1,5-AS-1
742-19-M14X1,5-OS-2
742-19-M14X1,5-ES-2
742-19-M14X1,5-AS-2
742-19-G1/4-OS-1
742-19-G1/4-ES-1
742-19-G1/4-AS-1
742-19-G1/4-OS-2
742-19-G1/4-ES-2
742-19-G1/4-AS-2
742-22-M16X1,5-OS-1
742-22-M16X1,5-ES-1
742-22-M16X1,5-AS-1
742-22-M16X1,5-OS-2
742-22-M16X1,5-ES-2
742-22-M16X1,5-AS-2
742-22-G3/8-OS-1
742-22-G3/8-ES-1
742-22-G3/8-AS-1
742-22-G3/8-OS-2
742-22-G3/8-ES-2
742-22-G3/8-AS-2
742-26-M20X1,5-OS-1
742-26-M20X1,5-ES-1
742-26-M20X1,5-AS-1
742-26-M20X1,5-OS-2
742-26-M20X1,5-ES-2
742-26-M20X1,5-AS-2
742-26-G1/2-OS-1
742-26-G1/2-ES-1
742-26-G1/2-AS-1
742-26-G1/2-OS-2
742-26-G1/2-ES-2
742-26-G1/2-AS-2
742-32-G3/4-OS-1
742-32-G3/4-ES-1
742-32-G3/4-AS-1
742-32-G3/4-OS-2
742-32-G3/4-ES-2
742-32-G3/4-AS-2
742-32-M26X1,5-OS-1
742-32-M26X1,5-ES-1
742-32-M26X1,5-AS-1
742-32-M26X1,5-OS-2
742-32-M26X1,5-ES-2
742-32-M26X1,5-AS-2
742-32-M27X1,5-OS-1
742-32-M27X1,5-ES-1
742-32-M27X1,5-AS-1
742-32-M27X1,5-OS-2
742-32-M27X1,5-ES-2
742-32-M27X1,5-AS-2
742-40-M33X1,5-OS-1
742-40-M33X1,5-ES-1
742-40-M33X1,5-AS-1
742-40-M33X1,5-OS-2
742-40-M33X1,5-ES-2
742-40-M33X1,5-AS-2
742-40-G1-OS-1
742-40-G1-ES-1
742-40-G1-AS-1
742-40-G1-OS-2
742-40-G1-ES-2
742-40-G1-AS-2
742-50-G11/4-OS-1
742-50-G11/4-ES-1
742-50-G11/4-AS-1
742-50-G11/4-OS-2
742-50-G11/4-ES-2
742-50-G11/4-AS-2
742-50-M40X1,5-OS-1
742-50-M40X1,5-ES-1
742-50-M40X1,5-AS-1
742-50-M40X1,5-OS-2
742-50-M40X1,5-ES-2
742-50-M40X1,5-AS-2
742-50-M42X1,5-OS-1
742-50-M42X1,5-ES-1
742-50-M42X1,5-AS-1
742-50-M42X1,5-OS-2
742-50-M42X1,5-ES-2
742-50-M42X1,5-AS-2
742-50-M42X2-OS-1
742-50-M42X2-ES-1
742-50-M42X2-AS-1
742-50-M42X2-OS-2
742-50-M42X2-ES-2
742-50-M42X2-AS-2
742-60-G11/2-OS-1
742-60-G11/2-ES-1
742-60-G11/2-AS-1
742-60-G11/2-OS-2
742-60-G11/2-ES-2
742-60-G11/2-AS-2
