Die Abmessungen der Verschlussschrauben GN 749 entsprechen weitgehend DIN 908, abweichend von der DIN-Ausführung haben sie jedoch eine elastische Dichtung (Gummi). Diese ist in einem radialen und planseitigen Einstich eingebettet, dadurch ist der Dichtring nicht verlierbar und kann beim Anziehen nicht herausgequetscht werden.
Die Angaben über den zulässigen Betriebsdruck sind unverbindliche Richtwerte unter Ausschluss jeglicher Haftung. Sie stellen generell keine Beschaffenheitszusage dar. Ob ein Produkt für den jeweiligen Einsatz geeignet ist, muss in jedem Einzelfall vom Anwender geprüft werden.

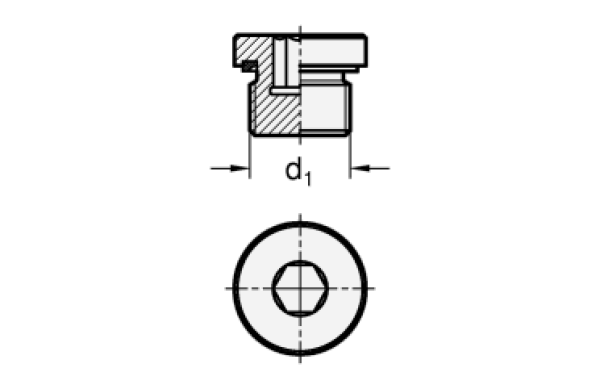

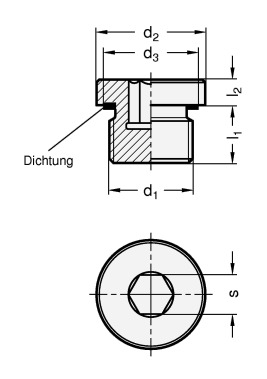

d1 |
d1 |
d2 h14 |
d3 |
l1 |
l2 |
s |
max. zulässiger
Betriebsdruck in bar |
empfohlenes
Anzugsmoment in Nm |
M 8 x 1 |
- |
- |
12 |
9,9 |
8 |
4 |
4 |
400 |
8 |
M 10 x 1 |
- |
G 1/8 |
14 |
11,9 |
8 |
4 |
5 |
400 |
12 |
M 12 x 1,5 |
- |
- |
17 |
14,4 |
12 |
5 |
6 |
400 |
25 |
M 14 x 1,5 |
- |
G 1/4 |
19 |
16,5 |
12 |
5 |
6 |
400 |
30 |
M 16 x 1,5 |
- |
G 3/8 |
22 |
18,9 |
12 |
5 |
8 |
400 |
50 |
M 18 x 1,5 |
- |
- |
24 |
20,9 |
12 |
5 |
8 |
400 |
60 |
M 20 x 1,5 |
- |
- |
26 |
22,9 |
14 |
5 |
10 |
400 |
70 |
M 22 x 1,5 |
- |
- |
27 |
24,3 |
14 |
5 |
10 |
400 |
80 |
- |
- |
G 1/2 |
27 |
23,9 |
14 |
5 |
10 |
400 |
80 |
M 24 x 1,5 |
- |
- |
30 |
26,9 |
14 |
5 |
12 |
400 |
95 |
M 26 x 1,5 |
M 27 x 2 |
G 3/4 |
32 |
29,2 |
16 |
5 |
12 |
400 |
120 |
M 30 x 1,5 |
- |
- |
37 |
32,7 |
16 |
6,5 |
17 |
400 |
190 |
M 33 x 2 |
- |
G 1 |
40 |
35,7 |
16 |
6,5 |
17 |
400 |
225 |
M 42 x 2 |
- |
G 1 1/4 |
50 |
45,8 |
16 |
6,5 |
22 |
315 |
360 |
M 48 x 2 |
- |
G 1 1/2 |
55 |
50,7 |
16 |
6,5 |
24 |
315 |
400 |
Stahl
Festigkeitsklasse 5.8
ultraschall- / rissgeprüft
verzinkt, nanopassiviert (silbern/gelblich)
Form A:
temperaturbeständig bis 100 °C
Dichtung: Gummi NBR (Perbunan)
Form B:
temperaturbeständig bis 180 °C
Dichtung: Gummi FPM (Viton®)
Kennung durch nicht schwarze Einfärbung

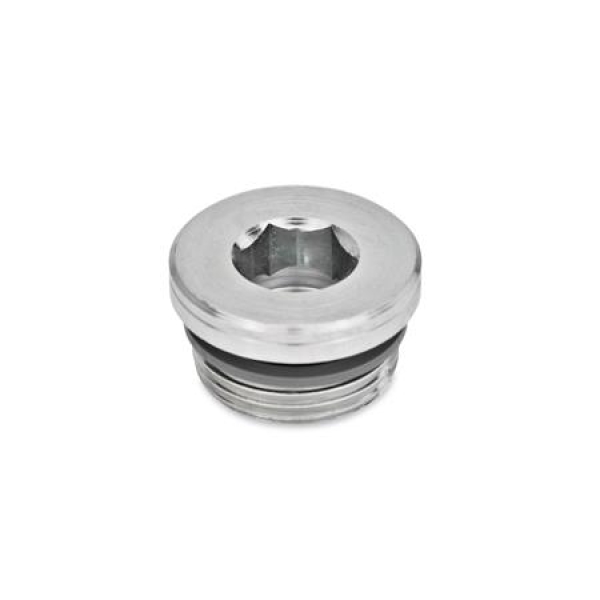

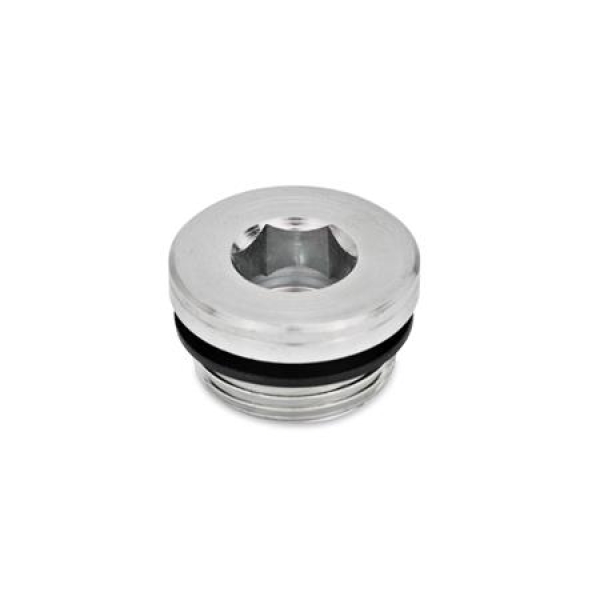

Form
A Dichtung Gummi NBR (Perbunan)
B Dichtung Gummi FPM (Viton®)
RoHS
749-M8X1-A
749-M8X1-B
749-M10X1-A
749-M10X1-B
749-G1/8-A
749-G1/8-B
749-M12X1,5-A
749-M12X1,5-B
749-M14X1,5-A
749-M14X1,5-B
749-G1/4-A
749-G1/4-B
749-M16X1,5-A
749-M16X1,5-B
749-G3/8-A
749-G3/8-B
749-M18X1,5-A
749-M18X1,5-B
749-M20X1,5-A
749-M20X1,5-B
749-M22X1,5-A
749-M22X1,5-B
749-G1/2-A
749-G1/2-B
749-M24X1,5-A
749-M24X1,5-B
749-G3/4-A
749-G3/4-B
749-M26X1,5-A
749-M26X1,5-B
749-M27X2-A
749-M27X2-B
749-M30X1,5-A
749-M30X1,5-B
749-G1-A
749-G1-B
749-M33X2-A
749-M33X2-B
749-G11/4-A
749-G11/4-B
749-M42X2-A
749-M42X2-B
749-G11/2-A
749-G11/2-B
749-M48X2-A
749-M48X2-B
