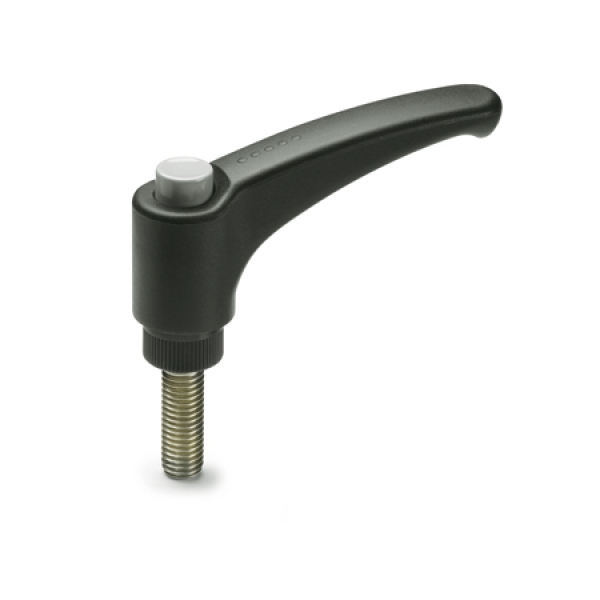

GN 603.1 Verstellbare Klemmhebel, Edelstahl-Gewindeschraube

Art.Nr.:
Lieferzeit:: ca. 3-4 Tage (Ausland abweichend)
Lagerbestand:: Stück

d1:

l1:

l₂:

Farbe:

ab 3,40 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

Design und Handhabung der verstellbaren Klemmhebel GN 603.1 entsprechen den Ansprüchen der Produktfamilie Ergostyle®.

Im übrigen sind sie wie alle verstellbaren Hebel vorzugsweise dann einzusetzen, wenn der Spannbereich begrenzt oder eine bestimmte Spannstellung erwünscht ist. Der Gewindeeinsatz ist durch eine Kerbverzahnung mit dem Griff lösbar verbunden.

Der Ausrastknopf ermöglicht dabei ein müheloses Ausrasten. Diese Ausführung beschränkt sich allerdings auf Anwendungsfälle, bei denen eine Demontage des Hebels beim Einschrauben nicht erforderlich ist.

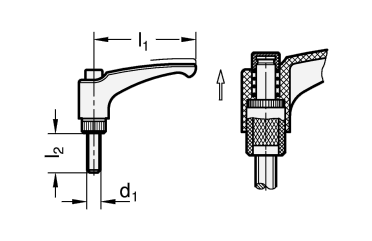

l₁	d₁	l₂										d₂	d₃	h₁	h₂	h₃	h₄ Rastweg
30	M 5	10	16	-	-	-	-	-	-	-	-	12	15,5	29,5	6	30	3,5
30	M 6	10	16	20	25	30	-	-	-	-	-	12	15,5	29,5	6	30	3,5
44	M 5	10	16	-	-	-	-	-	-	-	-	12	15,5	29,5	6	32,5	3,5
44	M 6	10	16	20	25	30	-	-	-	-	-	12	15,5	29,5	6	32,5	3,5
63	M 6	10	20	30	40	-	-	-	-	-	-	15	19	37,5	8	43	4
63	M 8	16	20	25	30	35	40	45	50	60	70	15	19	37,5	8	43	4
78	M 10	20	30	35	40	50	60	-	-	-	-	19	23	47	12	54	4
78	M 12	30	35	40	50	70	-	-	-	-	-	19	23	47	12	54	4
95	M 12	30	40	50	70	-	-	-	-	-	-	21,5	26,5	54,5	13	64,5	4,5
108	M 12	30	40	50	70	-	-	-	-	-	-	25	30	54,5	11	65,5	4,5

Ausführung

Griffkörper
Kunststoff
Thermoplast (Polyamid PA)

glasfaserverstärkt
temperaturbeständig bis 130 °C
schwarzgrau, matt ähnlich RAL 7021

Farbe des Ausrastknopfes (glänzend):

schwarzgrau, RAL 7021 DSG

orange, RAL 2004 DOR

grau*, RAL 7035 DGR

gelb*, RAL 1021 DGB

blau*, RAL 5024 DBL

rot*, RAL 3000 DRT

Schraubeneinsatz
Edelstahl
nichtrostend, 1.4305

Halteschraube
Edelstahl
nichtrostend, 1.4305

RoHS-konform

Artikelnummern

603.1-30-M5-10-DSG
603.1-30-M5-10-DOR
603.1-30-M5-10-DGR
603.1-30-M5-10-DGB
603.1-30-M5-10-DBL
603.1-30-M5-10-DRT
603.1-30-M5-16-DSG
603.1-30-M5-16-DOR
603.1-30-M5-16-DGR
603.1-30-M5-16-DGB
603.1-30-M5-16-DBL
603.1-30-M5-16-DRT
603.1-30-M6-10-DSG
603.1-30-M6-10-DOR
603.1-30-M6-10-DGR
603.1-30-M6-10-DGB
603.1-30-M6-10-DBL
603.1-30-M6-10-DRT
603.1-30-M6-16-DSG
603.1-30-M6-16-DOR
603.1-30-M6-16-DGR
603.1-30-M6-16-DGB
603.1-30-M6-16-DBL
603.1-30-M6-16-DRT
603.1-30-M6-20-DSG
603.1-30-M6-20-DOR
603.1-30-M6-20-DGR
603.1-30-M6-20-DGB
603.1-30-M6-20-DBL
603.1-30-M6-20-DRT
603.1-30-M6-25-DSG
603.1-30-M6-25-DOR
603.1-30-M6-25-DGR
603.1-30-M6-25-DGB
603.1-30-M6-25-DBL
603.1-30-M6-25-DRT
603.1-30-M6-30-DSG
603.1-30-M6-30-DOR
603.1-30-M6-30-DGR
603.1-30-M6-30-DGB
603.1-30-M6-30-DBL
603.1-30-M6-30-DRT
603.1-44-M5-10-DSG
603.1-44-M5-10-DOR
603.1-44-M5-10-DGR
603.1-44-M5-10-DGB
603.1-44-M5-10-DBL
603.1-44-M5-10-DRT
603.1-44-M5-16-DSG
603.1-44-M5-16-DOR
603.1-44-M5-16-DGR
603.1-44-M5-16-DGB
603.1-44-M5-16-DBL
603.1-44-M5-16-DRT
603.1-44-M6-10-DSG
603.1-44-M6-10-DOR
603.1-44-M6-10-DGR
603.1-44-M6-10-DGB
603.1-44-M6-10-DBL
603.1-44-M6-10-DRT
603.1-44-M6-16-DSG
603.1-44-M6-16-DOR
603.1-44-M6-16-DGR
603.1-44-M6-16-DGB
603.1-44-M6-16-DBL
603.1-44-M6-16-DRT
603.1-44-M6-20-DSG
603.1-44-M6-20-DOR
603.1-44-M6-20-DGR
603.1-44-M6-20-DGB
603.1-44-M6-20-DBL
603.1-44-M6-20-DRT
603.1-44-M6-25-DSG
603.1-44-M6-25-DOR
603.1-44-M6-25-DGR
603.1-44-M6-25-DGB
603.1-44-M6-25-DBL
603.1-44-M6-25-DRT
603.1-44-M6-30-DSG
603.1-44-M6-30-DOR
603.1-44-M6-30-DGR
603.1-44-M6-30-DGB
603.1-44-M6-30-DBL
603.1-44-M6-30-DRT
603.1-63-M6-10-DSG
603.1-63-M6-10-DOR
603.1-63-M6-10-DGR
603.1-63-M6-10-DGB
603.1-63-M6-10-DBL
603.1-63-M6-10-DRT
603.1-63-M6-20-DSG
603.1-63-M6-20-DOR
603.1-63-M6-20-DGR
603.1-63-M6-20-DGB
603.1-63-M6-20-DBL
603.1-63-M6-20-DRT
603.1-63-M6-30-DSG
603.1-63-M6-30-DOR
603.1-63-M6-30-DGR
603.1-63-M6-30-DGB
603.1-63-M6-30-DBL
603.1-63-M6-30-DRT
603.1-63-M6-40-DSG
603.1-63-M6-40-DOR
603.1-63-M6-40-DGR
603.1-63-M6-40-DGB
603.1-63-M6-40-DBL
603.1-63-M6-40-DRT
603.1-63-M8-16-DSG
603.1-63-M8-16-DOR
603.1-63-M8-16-DGR
603.1-63-M8-16-DGB
603.1-63-M8-16-DBL
603.1-63-M8-16-DRT
603.1-63-M8-20-DSG
603.1-63-M8-20-DOR
603.1-63-M8-20-DGR
603.1-63-M8-20-DGB
603.1-63-M8-20-DBL
603.1-63-M8-20-DRT
603.1-63-M8-25-DSG
603.1-63-M8-25-DOR
603.1-63-M8-25-DGR
603.1-63-M8-25-DGB
603.1-63-M8-25-DBL
603.1-63-M8-25-DRT
603.1-63-M8-30-DSG
603.1-63-M8-30-DOR
603.1-63-M8-30-DGR
603.1-63-M8-30-DGB
603.1-63-M8-30-DBL
603.1-63-M8-30-DRT
603.1-63-M8-35-DSG
603.1-63-M8-35-DOR
603.1-63-M8-35-DGR
603.1-63-M8-35-DGB
603.1-63-M8-35-DBL
603.1-63-M8-35-DRT
603.1-63-M8-40-DSG
603.1-63-M8-40-DOR
603.1-63-M8-40-DGR
603.1-63-M8-40-DGB
603.1-63-M8-40-DBL
603.1-63-M8-40-DRT
603.1-63-M8-45-DSG
603.1-63-M8-45-DOR
603.1-63-M8-45-DGR
603.1-63-M8-45-DGB
603.1-63-M8-45-DBL
603.1-63-M8-45-DRT
603.1-63-M8-50-DSG
603.1-63-M8-50-DOR
603.1-63-M8-50-DGR
603.1-63-M8-50-DGB
603.1-63-M8-50-DBL
603.1-63-M8-50-DRT
603.1-63-M8-60-DSG
603.1-63-M8-60-DOR
603.1-63-M8-60-DGR
603.1-63-M8-60-DGB
603.1-63-M8-60-DBL
603.1-63-M8-60-DRT
603.1-63-M8-70-DSG
603.1-63-M8-70-DOR
603.1-63-M8-70-DGR
603.1-63-M8-70-DGB
603.1-63-M8-70-DBL
603.1-63-M8-70-DRT
603.1-78-M10-20-DSG
603.1-78-M10-20-DOR
603.1-78-M10-20-DGR
603.1-78-M10-20-DGB
603.1-78-M10-20-DBL
603.1-78-M10-20-DRT
603.1-78-M10-30-DSG
603.1-78-M10-30-DOR
603.1-78-M10-30-DGR
603.1-78-M10-30-DGB
603.1-78-M10-30-DBL
603.1-78-M10-30-DRT
603.1-78-M10-35-DSG
603.1-78-M10-35-DOR
603.1-78-M10-35-DGR
603.1-78-M10-35-DGB
603.1-78-M10-35-DBL
603.1-78-M10-35-DRT
603.1-78-M10-40-DSG
603.1-78-M10-40-DOR
603.1-78-M10-40-DGR
603.1-78-M10-40-DGB
603.1-78-M10-40-DBL
603.1-78-M10-40-DRT
603.1-78-M10-50-DSG
603.1-78-M10-50-DOR
603.1-78-M10-50-DGR
603.1-78-M10-50-DGB
603.1-78-M10-50-DBL
603.1-78-M10-50-DRT
603.1-78-M10-60-DSG
603.1-78-M10-60-DOR
603.1-78-M10-60-DGR
603.1-78-M10-60-DGB
603.1-78-M10-60-DBL
603.1-78-M10-60-DRT
603.1-78-M12-30-DSG
603.1-78-M12-30-DOR
603.1-78-M12-30-DGR
603.1-78-M12-30-DGB
603.1-78-M12-30-DBL
603.1-78-M12-30-DRT
603.1-78-M12-35-DSG
603.1-78-M12-35-DOR
603.1-78-M12-35-DGR
603.1-78-M12-35-DGB
603.1-78-M12-35-DBL
603.1-78-M12-35-DRT
603.1-78-M12-40-DSG
603.1-78-M12-40-DOR
603.1-78-M12-40-DGR
603.1-78-M12-40-DGB
603.1-78-M12-40-DBL
603.1-78-M12-40-DRT
603.1-78-M12-50-DSG
603.1-78-M12-50-DOR
603.1-78-M12-50-DGR
603.1-78-M12-50-DGB
603.1-78-M12-50-DBL
603.1-78-M12-50-DRT
603.1-78-M12-70-DSG
603.1-78-M12-70-DOR
603.1-78-M12-70-DGR
603.1-78-M12-70-DGB
603.1-78-M12-70-DBL
603.1-78-M12-70-DRT
603.1-95-M12-30-DSG
603.1-95-M12-30-DOR
603.1-95-M12-30-DGR
603.1-95-M12-30-DGB
603.1-95-M12-30-DBL
603.1-95-M12-30-DRT
603.1-95-M12-40-DSG
603.1-95-M12-40-DOR
603.1-95-M12-40-DGR
603.1-95-M12-40-DGB
603.1-95-M12-40-DBL
603.1-95-M12-40-DRT
603.1-95-M12-50-DSG
603.1-95-M12-50-DOR
603.1-95-M12-50-DGR
603.1-95-M12-50-DGB
603.1-95-M12-50-DBL
603.1-95-M12-50-DRT
603.1-95-M12-70-DSG
603.1-95-M12-70-DOR
603.1-95-M12-70-DGR
603.1-95-M12-70-DGB
603.1-95-M12-70-DBL
603.1-95-M12-70-DRT
603.1-108-M12-30-DSG
603.1-108-M12-30-DOR
603.1-108-M12-30-DGR
603.1-108-M12-30-DGB
603.1-108-M12-30-DBL
603.1-108-M12-30-DRT
603.1-108-M12-40-DSG
603.1-108-M12-40-DOR
603.1-108-M12-40-DGR
603.1-108-M12-40-DGB
603.1-108-M12-40-DBL
603.1-108-M12-40-DRT
603.1-108-M12-50-DSG
603.1-108-M12-50-DOR
603.1-108-M12-50-DGR
603.1-108-M12-50-DGB
603.1-108-M12-50-DBL
603.1-108-M12-50-DRT
603.1-108-M12-70-DSG
603.1-108-M12-70-DOR
603.1-108-M12-70-DGR
603.1-108-M12-70-DGB
603.1-108-M12-70-DBL
603.1-108-M12-70-DRT
