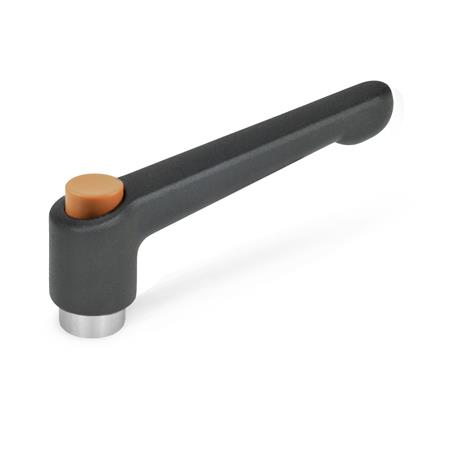

GN 303.1 Verstellbare Klemmhebel, Edelstahl-Gewindeschraube

Art.Nr.:: 303.1-63-M6-SW-S
Lieferzeit:: ca. 3-4 Tage (Ausland abweichend)
Lagerbestand:: Stück

d1:

l1:

Farbe Griffkörper:

Farbe Ausrastkopf:

11,12 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

Verstellbare Klemmhebel GN 303.1 sind vorzugsweise dann einzusetzen, wenn der Spannbereich begrenzt oder eine bestimmte Spannstellung erwünscht ist. Der Gewindeeinsatz ist durch eine Kerbverzahnung mit dem Griff lösbar verbunden.

Der Ausrastknopf ist ein Designelement und ermöglicht ein müheloses Ausrasten. Diese Ausführung beschränkt sich allerdings auf Anwendungsfälle, bei denen eine Demontage des Hebels beim Einschrauben nicht erforderlich ist.

l₁	d₁			d₃	d₄	h₁	h₂	h₃	h₄ Rastweg	t min.
30	M 3	-	-	10	13	26,5	4	31	3,5	7
30	M 4	M 5	M 6	10	13	26,5	4	31	3,5	8
45	M 4	M 5	M 6	10	13	26,5	4	35	3,5	8
63	M 6	M 8	-	13,5	17,5	32,5	6,5	45	4	11
78	M 8	M 10	-	16	21	37,5	8	55	4	14

Ausführung

Griffkörper
Zink-Druckguss

kunststoffbeschichtet
schwarz, RAL 9005, strukturmatt SW

Ausrastknopf
Kunststoff
schwarz, RAL 9005 S

orange, RAL 2004 O

grau, RAL 7035 G

Gewindebuchse
Edelstahl
nichtrostend, 1.4305

Bolzen für Ausrastknopf
Edelstahl

RoHS-konform
