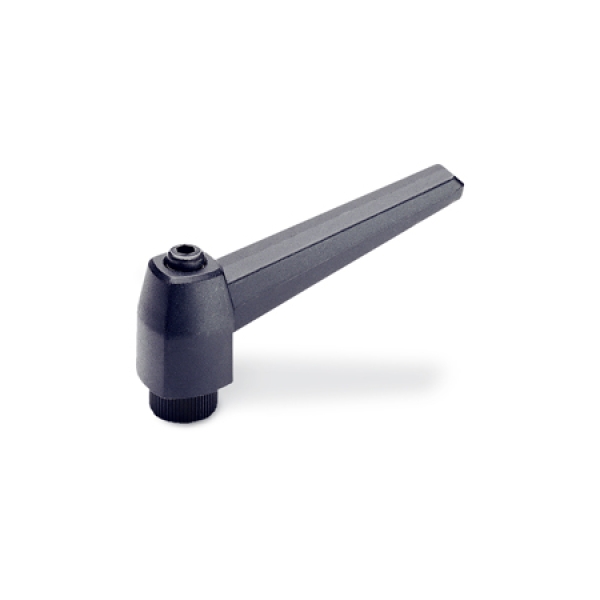

GN 500 Verstellbare Klemmhebel, Kunststoff
Verstellbare Klemmhebel GN 500 sind vorzugsweise dann einzusetzen, wenn der Spannbereich begrenzt oder eine bestimmte Spannstellung erwünscht ist. Der Gewindeeinsatz ist durch eine Kerbverzahnung mit dem Griff lösbar verbunden.
Durch Anheben (Ziehen) des Griffes wird die Kerbverzahnung frei und der Klemmhebel kann in die günstigste Spannposition geschwenkt werden. Beim ,,Loslassen’’ rastet der Griff selbsttätig wieder ein.
Durch Anheben (Ziehen) des Griffes wird die Kerbverzahnung frei und der Klemmhebel kann in die günstigste Spannposition geschwenkt werden. Beim ,,Loslassen’’ rastet der Griff selbsttätig wieder ein.

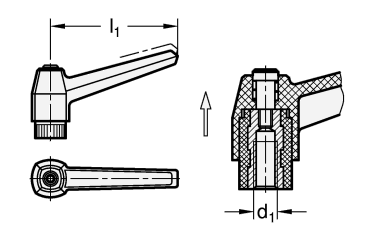

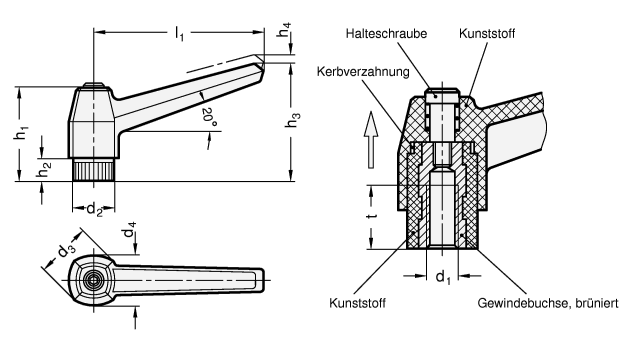

| l1 | d1 Gewinde |
d2 | d3 | d4 | h1 | h2 | h3 | h4 Rastweg |
t min. |
||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 42 | M 4 | M 5 | M 6 | 12 | 18 | 16 | 27 | 6 | 32 | 3,5 | 10 |
| 63 | M 6 | M 8 | - | 15 | 23 | 20 | 34 | 8 | 43 | 4 | 12 |
| 80 | M 8 | M 10 | M 12 | 19 | 28 | 24 | 42 | 10 | 54 | 4 | 15 |
| 100 | M 12 | M 14 | M 16 | 25 | 33 | 31 | 48 | 12 | 65 | 5 | 20 |
Griffkörper
Kunststoff
Thermoplast (Polyamid PA)
glasfaserverstärkt
temperaturbeständig bis 130 °C
schwarz, RAL 9005, matt SW
Gewindebuchse und Halteschraube
Stahl, brüniert
orange*, RAL 2004 OR
Kunststoff
Thermoplast (Polyamid PA)
glasfaserverstärkt
temperaturbeständig bis 130 °C
schwarz, RAL 9005, matt SW
Gewindebuchse und Halteschraube
Stahl, brüniert
RoHS-konform
Auf Anfrage
orange*, RAL 2004 OR
500-42-M4-SW
500-42-M5-SW
500-42-M6-SW
500-63-M6-SW
500-63-M8-SW
500-80-M8-SW
500-80-M10-SW
500-80-M12-SW
500-100-M12-SW
500-100-M14-SW
500-100-M16-SW
500-42-M5-SW
500-42-M6-SW
500-63-M6-SW
500-63-M8-SW
500-80-M8-SW
500-80-M10-SW
500-80-M12-SW
500-100-M12-SW
500-100-M14-SW
500-100-M16-SW
