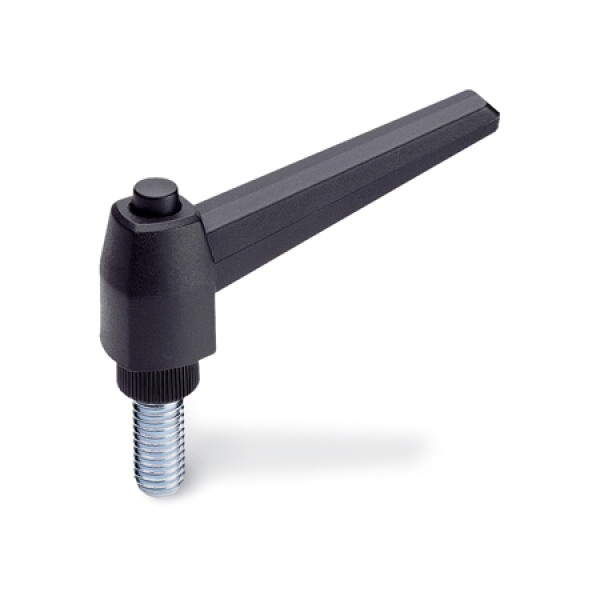

GN 503 Verstellbare Klemmhebel, Kunststoff, Außengewinde

Art.Nr.:
Lieferzeit:: ca. 3-4 Tage (Ausland abweichend)
Lagerbestand:: Stück

d1:

l1:

l₂:

ab 2,98 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

Verstellbare Klemmhebel GN 503 sind vorzugsweise dann einzusetzen, wenn der Spannbereich begrenzt oder eine bestimmte Spannstellung erwünscht ist. Die Gewindebuchse ist durch eine Kerbverzahnung mit dem Griff lösbar verbunden.

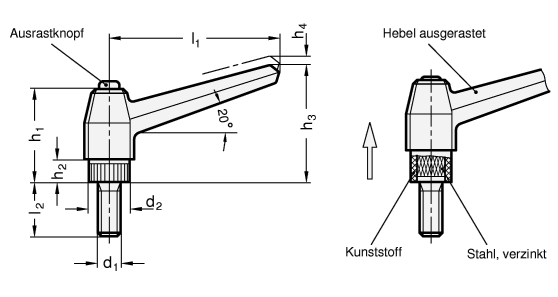

Durch Anheben (Ziehen) des Griffes wird die Kerbverzahnung frei und der Klemmhebel kann in die günstigste Spannposition geschwenkt werden. Beim "Loslassen" rastet der Griff selbsttätig wieder ein.

Der Ausrastknopf ermöglicht dabei ein müheloses Ausrasten. Diese Ausführung beschränkt sich allerdings auf Anwendungsfälle, bei denen eine Demontage des Hebels beim Einschrauben nicht erforderlich ist.

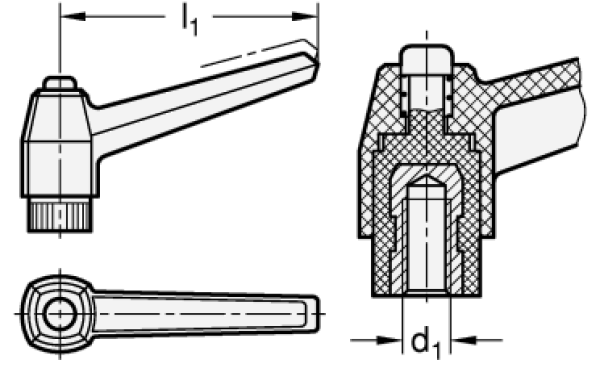

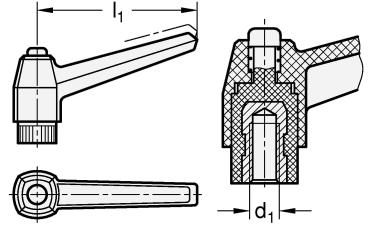

l₁	d₁ Gewinde	l₂									d₂	h₁	h₂	h₃	h₄ Rastweg
42	M 5	10	16	20	-	-	-	-	-	-	12	27	6	32	3,5
42	M 6	10	16	20	25	30	40	-	-	-	12	27	6	32	3,5
63	M 6	10	16	20	25	30	35	40	-	-	15	34	8	43	4
63	M 8	16	20	25	30	35	40	45	50	60	15	34	8	43	4
80	M 10	20	25	30	35	40	50	60	70	-	19	42	10	54	4
80	M 12	20	25	30	35	40	50	60	70	80	19	42	10	54	4
100	M 12	30	50	70	-	-	-	-	-	-	25	48	12	65	5
100	M 14	30	50	-	-	-	-	-	-	-	25	48	12	65	5
100	M 16	30	50	70	-	-	-	-	-	-	25	48	12	65	5

Ausführung

Griffkörper
Kunststoff
Thermoplast (Polyamid PA)

glasfaserverstärkt
temperaturbeständig bis 120 °C
schwarz, RAL 9005, matt SW

Schraubeneinsatz
Stahl verzinkt, blau passiviert

Ausrastkopf
Kunststoff, schwarz

RoHS-konform

Auf Anfrage

mit Edelstahl-Schraubeneinsatz
andere Farben

Artikelnummern

503-42-M5-10-SW
503-42-M5-16-SW
503-42-M5-20-SW
503-42-M6-10-SW
503-42-M6-16-SW
503-42-M6-20-SW
503-42-M6-25-SW
503-42-M6-30-SW
503-42-M6-40-SW
503-63-M6-10-SW
503-63-M6-16-SW
503-63-M6-20-SW
503-63-M6-25-SW
503-63-M6-30-SW
503-63-M6-35-SW
503-63-M6-40-SW
503-63-M8-16-SW
503-63-M8-20-SW
503-63-M8-25-SW
503-63-M8-30-SW
503-63-M8-35-SW
503-63-M8-40-SW
503-63-M8-45-SW
503-63-M8-50-SW
503-63-M8-60-SW
503-80-M10-20-SW
503-80-M10-25-SW
503-80-M10-30-SW
503-80-M10-35-SW
503-80-M10-40-SW
503-80-M10-50-SW
503-80-M10-60-SW
503-80-M10-70-SW
503-80-M12-20-SW
503-80-M12-25-SW
503-80-M12-30-SW
503-80-M12-35-SW
503-80-M12-40-SW
503-80-M12-50-SW
503-80-M12-60-SW
503-80-M12-70-SW
503-80-M12-80-SW
503-100-M12-30-SW
503-100-M12-50-SW
503-100-M12-70-SW
503-100-M14-30-SW
503-100-M14-50-SW
503-100-M16-30-SW
503-100-M16-50-SW
503-100-M16-70-SW
