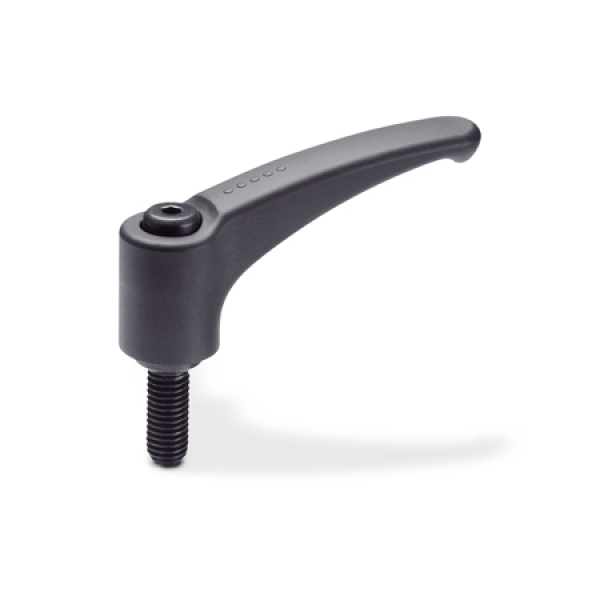

GN 604 Verstellbare Klemmhebel, Kunststoff, Außengewinde

Art.Nr.:
Lieferzeit:: ca. 3-4 Tage (Ausland abweichend)
Lagerbestand:: Stück

d1:

l1:

l₂:

Farbe:

ab 4,18 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

Design und Handhabung der verstellbaren Klemmhebel GN 604 entsprechen den Ansprüchen der Produktfamilie Ergostyle®.

Im übrigen sind sie wie alle verstellbaren Hebel vorzugsweise dann einzusetzen, wenn der Spannbereich begrenzt oder eine bestimmte Spannstellung erwünscht ist. Der Gewindeeinsatz ist durch eine Kerbverzahnung mit dem Griff lösbar verbunden.

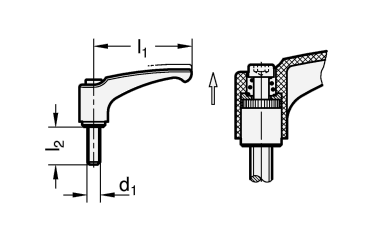

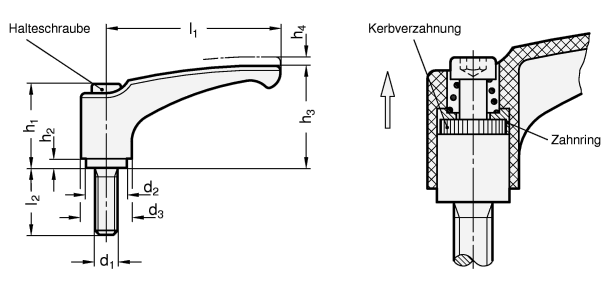

l₁	d₁		l₂								d₂	d₃	h₁	h₂	h₃	h₄ Rastweg
44	M 4	-	12	16	20	25	32	-	-	-	10	15,5	24,5	3,5	30,5	3
44	M 5	M 6	12	16	20	25	32	40	50	-	10	15,5	24,5	3,5	30,5	3
63	M 6	M 8	12	16	20	25	32	40	50	63	13,5	19	31	3,5	38,5	3
63	M 10	-	20	25	32	40	50	63	80	-	13,5	19	31	3,5	38,5	3
78	M 8	M 10	16	20	25	32	40	50	63	80	16	23	36	3,5	46,5	4
78	M 12	-	25	32	40	50	63	80	-	-	16	23	36	3,5	46,5	4
95	M 10	M 12	16	20	25	32	40	50	63	80	19	26,5	43	5	56,5	5
95	M 16	-	25	32	40	50	63	80	-	-	19	26,5	43	5	56,5	5

Ausführung

Griffkörper
Kunststoff
Thermoplast (Polyamid PA)

glasfaserverstärkt
temperaturbeständig bis 130 °C

schwarzgrau, RAL 7021 SG

orange, RAL 2004 OR

Zahnring
Zink-Druckguss

Schraubeneinsatz und Halteschraube
Stahl, brüniert

RoHS-konform

Artikelnummern

604-44-M4-12-SG
604-44-M4-12-OR
604-44-M4-16-SG
604-44-M4-16-OR
604-44-M4-20-SG
604-44-M4-20-OR
604-44-M4-25-SG
604-44-M4-25-OR
604-44-M4-32-SG
604-44-M4-32-OR
604-44-M5-12-SG
604-44-M5-12-OR
604-44-M5-16-SG
604-44-M5-16-OR
604-44-M5-20-SG
604-44-M5-20-OR
604-44-M5-25-SG
604-44-M5-25-OR
604-44-M5-32-SG
604-44-M5-32-OR
604-44-M5-40-SG
604-44-M5-40-OR
604-44-M5-50-SG
604-44-M5-50-OR
604-44-M6-12-SG
604-44-M6-12-OR
604-44-M6-16-SG
604-44-M6-16-OR
604-44-M6-20-SG
604-44-M6-20-OR
604-44-M6-25-SG
604-44-M6-25-OR
604-44-M6-32-SG
604-44-M6-32-OR
604-44-M6-40-SG
604-44-M6-40-OR
604-44-M6-50-SG
604-44-M6-50-OR
604-63-M6-12-SG
604-63-M6-12-OR
604-63-M6-16-SG
604-63-M6-16-OR
604-63-M6-20-SG
604-63-M6-20-OR
604-63-M6-25-SG
604-63-M6-25-OR
604-63-M6-32-SG
604-63-M6-32-OR
604-63-M6-40-SG
604-63-M6-40-OR
604-63-M6-50-SG
604-63-M6-50-OR
604-63-M6-63-SG
604-63-M6-63-OR
604-63-M8-12-SG
604-63-M8-12-OR
604-63-M8-16-SG
604-63-M8-16-OR
604-63-M8-20-SG
604-63-M8-20-OR
604-63-M8-25-SG
604-63-M8-25-OR
604-63-M8-32-SG
604-63-M8-32-OR
604-63-M8-40-SG
604-63-M8-40-OR
604-63-M8-50-SG
604-63-M8-50-OR
604-63-M8-63-SG
604-63-M8-63-OR
604-63-M10-20-SG
604-63-M10-20-OR
604-63-M10-25-SG
604-63-M10-25-OR
604-63-M10-32-SG
604-63-M10-32-OR
604-63-M10-40-SG
604-63-M10-40-OR
604-63-M10-50-SG
604-63-M10-50-OR
604-63-M10-63-SG
604-63-M10-63-OR
604-63-M10-80-SG
604-63-M10-80-OR
604-78-M8-16-SG
604-78-M8-16-OR
604-78-M8-20-SG
604-78-M8-20-OR
604-78-M8-25-SG
604-78-M8-25-OR
604-78-M8-32-SG
604-78-M8-32-OR
604-78-M8-40-SG
604-78-M8-40-OR
604-78-M8-50-SG
604-78-M8-50-OR
604-78-M8-63-SG
604-78-M8-63-OR
604-78-M8-80-SG
604-78-M8-80-OR
604-78-M10-16-SG
604-78-M10-16-OR
604-78-M10-20-SG
604-78-M10-20-OR
604-78-M10-25-SG
604-78-M10-25-OR
604-78-M10-32-SG
604-78-M10-32-OR
604-78-M10-40-SG
604-78-M10-40-OR
604-78-M10-50-SG
604-78-M10-50-OR
604-78-M10-63-SG
604-78-M10-63-OR
604-78-M10-80-SG
604-78-M10-80-OR
604-78-M12-25-SG
604-78-M12-25-OR
604-78-M12-32-SG
604-78-M12-32-OR
604-78-M12-40-SG
604-78-M12-40-OR
604-78-M12-50-SG
604-78-M12-50-OR
604-78-M12-63-SG
604-78-M12-63-OR
604-78-M12-80-SG
604-78-M12-80-OR
604-95-M10-16-SG
604-95-M10-16-OR
604-95-M10-20-SG
604-95-M10-20-OR
604-95-M10-25-SG
604-95-M10-25-OR
604-95-M10-32-SG
604-95-M10-32-OR
604-95-M10-40-SG
604-95-M10-40-OR
604-95-M10-50-SG
604-95-M10-50-OR
604-95-M10-63-SG
604-95-M10-63-OR
604-95-M10-80-SG
604-95-M10-80-OR
604-95-M12-16-SG
604-95-M12-16-OR
604-95-M12-20-SG
604-95-M12-20-OR
604-95-M12-25-SG
604-95-M12-25-OR
604-95-M12-32-SG
604-95-M12-32-OR
604-95-M12-40-SG
604-95-M12-40-OR
604-95-M12-50-SG
604-95-M12-50-OR
604-95-M12-63-SG
604-95-M12-63-OR
604-95-M12-80-SG
604-95-M12-80-OR
604-95-M16-25-SG
604-95-M16-25-OR
604-95-M16-32-SG
604-95-M16-32-OR
604-95-M16-40-SG
604-95-M16-40-OR
604-95-M16-50-SG
604-95-M16-50-OR
604-95-M16-63-SG
604-95-M16-63-OR
604-95-M16-80-SG
604-95-M16-80-OR
