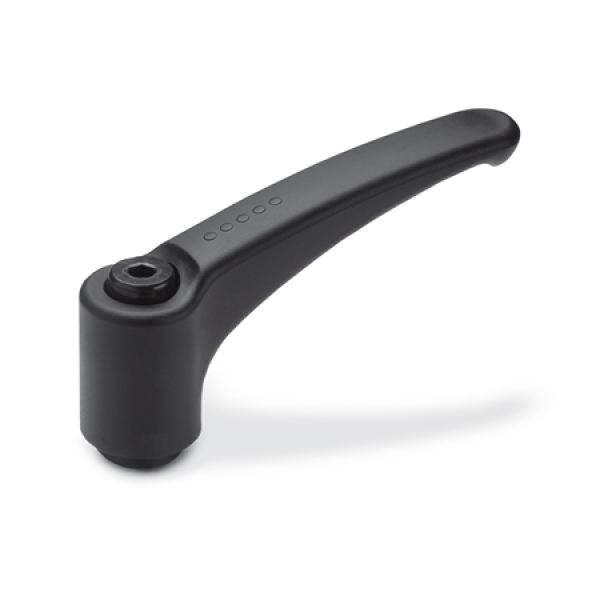

GN 604 Verstellbare Klemmhebel, Kunststoff, Innengewinde
Design und Handhabung der verstellbaren Klemmhebel GN 604 entsprechen den Ansprüchen der Produktfamilie Ergostyle®.

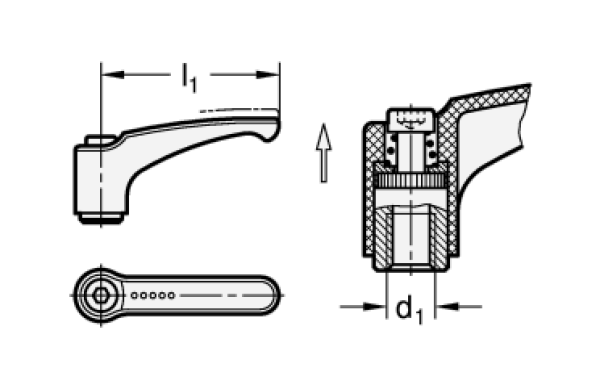

Im übrigen sind sie wie alle verstellbaren Hebel vorzugsweise dann einzusetzen, wenn der Spannbereich begrenzt oder eine bestimmte Spannstellung erwünscht ist. Der Gewindeeinsatz ist durch eine Kerbverzahnung mit dem Griff lösbar verbunden.
Im übrigen sind sie wie alle verstellbaren Hebel vorzugsweise dann einzusetzen, wenn der Spannbereich begrenzt oder eine bestimmte Spannstellung erwünscht ist. Der Gewindeeinsatz ist durch eine Kerbverzahnung mit dem Griff lösbar verbunden.

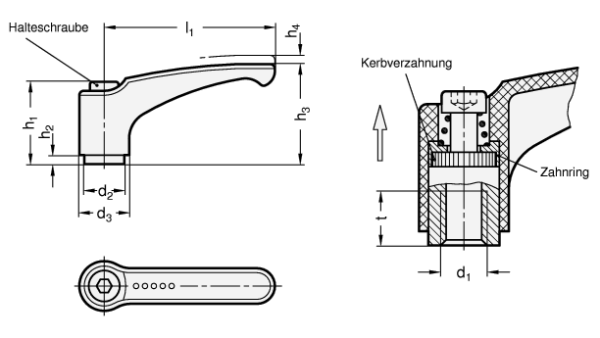

| l1 | d1 | d2 | d3 | h1 | h2 | h3 | h4 Rastweg |
t min. |
x1 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 44 | M 4 | M 5 | M 6 | 10 | 15,5 | 24,5 | 3,5 | 30,5 | 3 | 8 | - |
| 63 | M 6 | M 8 | - | 13,5 | 19 | 31 | 3,5 | 38,5 | 3 | 10 | |
| 78 | M 8 | M 10 | - | 16 | 23 | 36 | 3,5 | 46,5 | 4 | 14 | |
| 95 | M 10 | M 12 | - | 19 | 26,5 | 43 | 5 | 56,5 | 5 | 17 | |
Griffkörper
Kunststoff
Thermoplast (Polyamid PA)
glasfaserverstärkt
temperaturbeständig bis 130 °C
schwarzgrau, RAL 7021 SG
orange, RAL 2004 OR
Zahnring
Zink-Druckguss
Gewindebuchse und Halteschraube
Stahl, brüniert
Kunststoff
Thermoplast (Polyamid PA)
glasfaserverstärkt
temperaturbeständig bis 130 °C
schwarzgrau, RAL 7021 SG
orange, RAL 2004 OR
Zahnring
Zink-Druckguss
Gewindebuchse und Halteschraube
Stahl, brüniert
RoHS-konform
604-44-M4-SG
604-44-M4-OR
604-44-M5-SG
604-44-M5-OR
604-44-M6-SG
604-44-M6-OR
604-63-M6-SG
604-63-M6-OR
604-63-M8-SG
604-63-M8-OR
604-78-M8-SG
604-78-M8-OR
604-78-M10-SG
604-78-M10-OR
604-95-M10-SG
604-95-M10-OR
604-95-M12-SG
604-95-M12-OR
