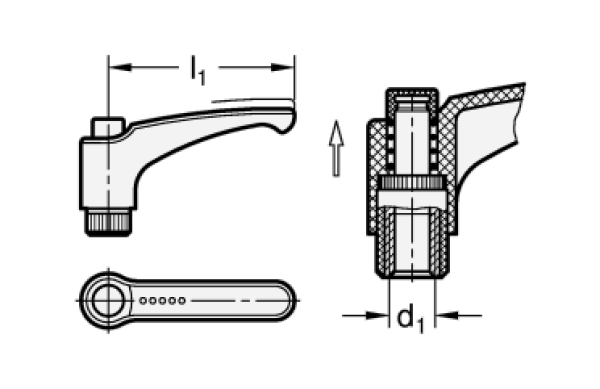

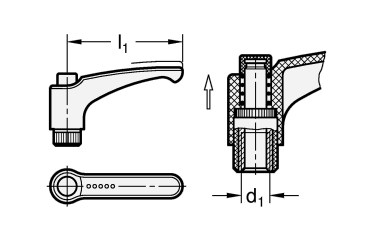

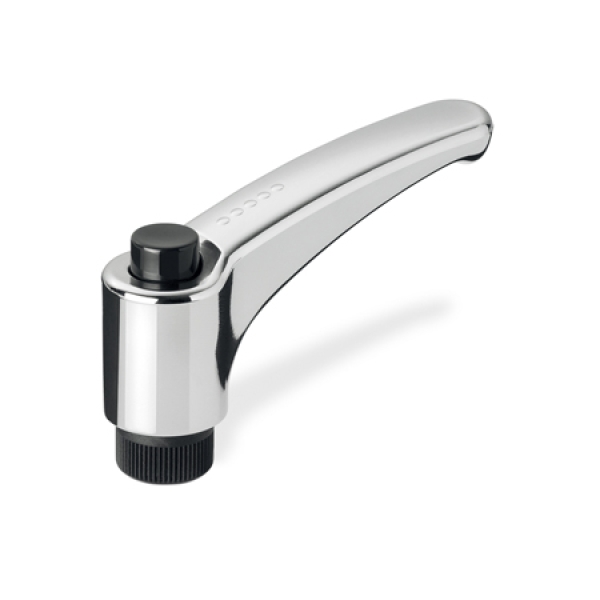

Design und Handhabung des verstellbaren Klemmhebel GN 603.4 entsprechen den Ansprüchen der Produktfamilie Ergostyle®.
Durch die Verchromung haben diese Klemmhebel ein metallisches Aussehen, die Oberfläche ist glatt und hart. Vorteilhaft wirkt sich die Chromschicht auch aus, wenn die Hebel agressiven Medien ausgesetzt sind. Testreihen über die chemische Beständigkeit liegen vor.

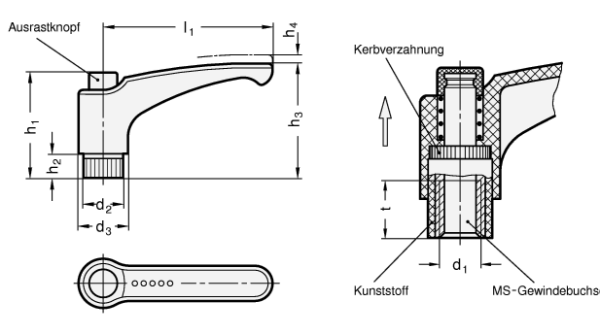

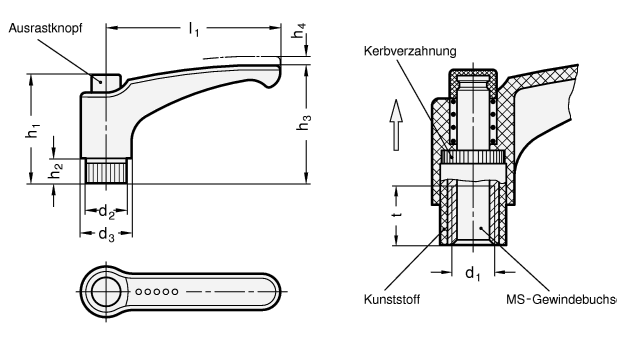

Der Ausrastknopf ermöglicht ein müheloses Ausrasten. Diese Ausführung beschränkt sich allerdings auf Anwendungsfälle, bei denen eine Demontage der Hebel beim Einschrauben nicht erforderlich ist.
| l1 |
d1 |
d2 |
d3 |
h1 |
h2 |
h3 |
h4
Rastweg |
t
min. |
| 44 |
M 6 |
12 |
15,5 |
29,5 |
6 |
32,5 |
3,5 |
10 |
| 63 |
M 8 |
15 |
19 |
37,5 |
8 |
43 |
4 |
13 |
| 78 |
M 10 |
19 |
23 |
47 |
12 |
54 |
4 |
17 |
| 95 |
M 12 |
21,5 |
26,5 |
54,5 |
13 |
64,5 |
4,5 |
20 |
