GN 101 Verstellbare Klemmhebel, Zink-Druckguss

Art.Nr.:
Lieferzeit:: ca. 3-4 Tage (Ausland abweichend)
Lagerbestand:: Stück

d1:

d2:

l1:

Farbe:

ab 6,41 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

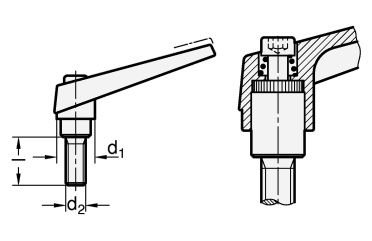

Verstellbare Klemmhebel GN 101 sind vorzugsweise dann einzusetzen, wenn der Spannbereich begrenzt oder eine bestimmte Spannstellung erwünscht ist. Der Gewindeeinsatz ist durch eine Kerbverzahnung mit dem Griff lösbar verbunden.

Durch Anheben (Ziehen) des Griffes wird die Kerbverzahnung frei und der Klemmhebel kann in die günstigste Spannposition geschwenkt werden. Beim ,,Loslassen’’ rastet der Griff selbsttätig wieder ein.

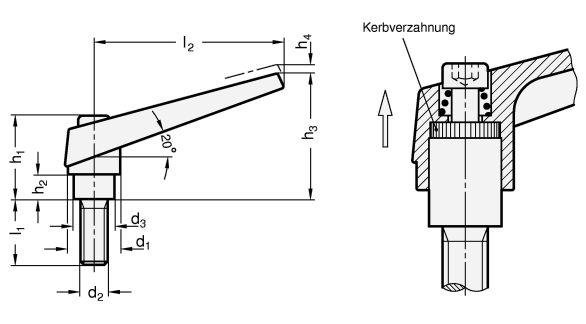

d₁	d₂		l₁							d₃	h₁	h₂	h₃	h₄ Rastweg	l₂
14	M 5	M 6	12	16	20	25	32	40	50	10	25	4,5	35	3,5	45
18	M 6	M 8	16	20	25	32	40	50	63	13,5	31	6,5	45	4	62
22	M 10	-	20	25	32	40	50	63	80	16	36	8	52	4	74
25	M 12	-	25	32	40	50	63	80	-	19	43	11	63	4	89
30	M 16	-	32	40	50	63	80	-	-	23	50,5	12	76	5	108

Ausführung

Griffkörper
Zink-Druckguss

kunststoffbeschichtet
schwarz, RAL 9005, strukturmatt SW

orange, RAL 2004, strukturmatt OS

Schraubeneinsatz und Halteschraube
Stahl (5.8), brüniert

RoHS-konform

Artikelnummern

101-14-M5-12-SW
101-14-M5-12-OS
101-14-M5-16-SW
101-14-M5-16-OS
101-14-M5-20-SW
101-14-M5-20-OS
101-14-M5-25-SW
101-14-M5-25-OS
101-14-M5-32-SW
101-14-M5-32-OS
101-14-M5-40-SW
101-14-M5-40-OS
101-14-M5-50-SW
101-14-M5-50-OS
101-14-M6-12-SW
101-14-M6-12-OS
101-14-M6-16-SW
101-14-M6-16-OS
101-14-M6-20-SW
101-14-M6-20-OS
101-14-M6-25-SW
101-14-M6-25-OS
101-14-M6-32-SW
101-14-M6-32-OS
101-14-M6-40-SW
101-14-M6-40-OS
101-14-M6-50-SW
101-14-M6-50-OS
101-18-M6-16-SW
101-18-M6-16-OS
101-18-M6-20-SW
101-18-M6-20-OS
101-18-M6-25-SW
101-18-M6-25-OS
101-18-M6-32-SW
101-18-M6-32-OS
101-18-M6-40-SW
101-18-M6-40-OS
101-18-M6-50-SW
101-18-M6-50-OS
101-18-M6-63-SW
101-18-M6-63-OS
101-18-M8-16-SW
101-18-M8-16-OS
101-18-M8-20-SW
101-18-M8-20-OS
101-18-M8-25-SW
101-18-M8-25-OS
101-18-M8-32-SW
101-18-M8-32-OS
101-18-M8-40-SW
101-18-M8-40-OS
101-18-M8-50-SW
101-18-M8-50-OS
101-18-M8-63-SW
101-18-M8-63-OS
101-22-M10-20-SW
101-22-M10-20-OS
101-22-M10-25-SW
101-22-M10-25-OS
101-22-M10-32-SW
101-22-M10-32-OS
101-22-M10-40-SW
101-22-M10-40-OS
101-22-M10-50-SW
101-22-M10-50-OS
101-22-M10-63-SW
101-22-M10-63-OS
101-22-M10-80-SW
101-22-M10-80-OS
101-25-M12-25-SW
101-25-M12-25-OS
101-25-M12-32-SW
101-25-M12-32-OS
101-25-M12-40-SW
101-25-M12-40-OS
101-25-M12-50-SW
101-25-M12-50-OS
101-25-M12-63-SW
101-25-M12-63-OS
101-25-M12-80-SW
101-25-M12-80-OS
101-30-M16-32-SW
101-30-M16-32-OS
101-30-M16-40-SW
101-30-M16-40-OS
101-30-M16-50-SW
101-30-M16-50-OS
101-30-M16-63-SW
101-30-M16-63-OS
101-30-M16-80-SW
101-30-M16-80-OS
