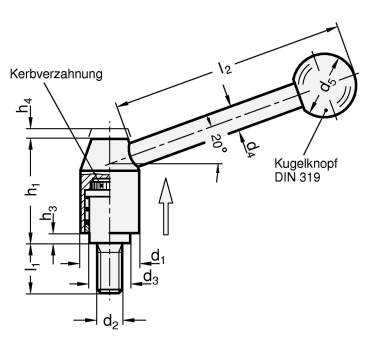

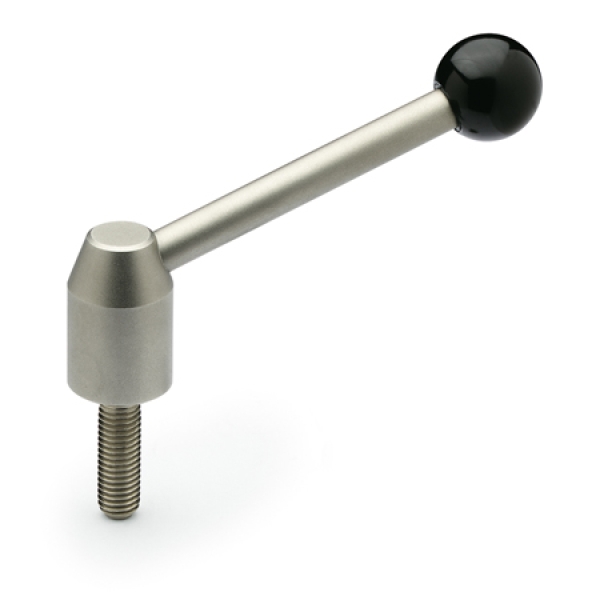

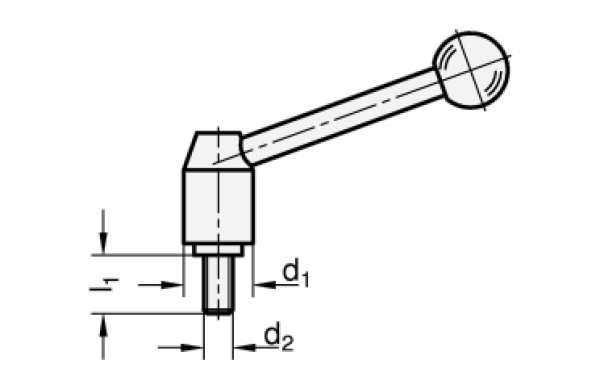

Verstellbare Edelstahl-Spannhebel GN 212.5 sind dann einzusetzen, wenn der Spannbereich begrenzt oder eine bestimmte Spannstellung erwünscht ist. Der Gewindeeinsatz ist mit der Nabe durch eine Kerbverzahnung lösbar verbunden.
Durch Anheben (Ziehen) der Hebelnabe wird die Kerbverzahnung frei und der Hebel kann in die günstigste Spannposition geschwenkt werden. Beim ,,Loslassen’’ rastet die Nabe selbsttätig wieder ein.
| d1 |
d2
Gewinde |
l1 |
d3 |
d4 |
d5 |
h1 |
h3 |
h4 ≈ |
h5
Rastweg |
l2 ≈ |
l3 ≈ |
| 21 |
M 8 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
13,5 |
8 |
20 |
33,5 |
1 |
59 |
4 |
75 |
70 |
| 24 |
M 10 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
16 |
10 |
25 |
40 |
2,5 |
75 |
4,5 |
101 |
96 |
| 28 |
M 12 |
25 |
32 |
40 |
50 |
63 |
80 |
- |
19 |
12 |
30 |
48,5 |
4,5 |
89 |
4,5 |
116 |
110 |
