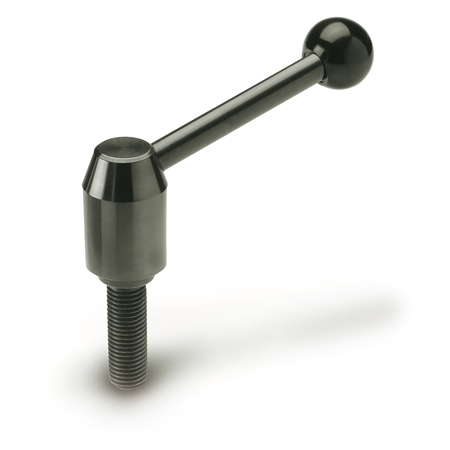

GN 212.3 Verstellbare Spannhebel, Schraube, Stahl

Art.Nr.:
Lieferzeit:: ca. 3-4 Tage (Ausland abweichend)
Lagerbestand:: Stück

d1:

d2:

Form:

l1:

ab 15,49 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

Verstellbare Spannhebel GN 212.3 sind dann einzusetzen, wenn der Spannbereich begrenzt oder eine bestimmte Spannstellung erwünscht ist. Der Gewindeeinsatz ist mit der Nabe durch eine Kerbverzahnung lösbar verbunden.

Durch Anheben (Ziehen) der Hebelnabe wird die Kerbverzahnung frei, und der Hebel kann in die günstigste Spannposition geschwenkt werden. Beim ,,Loslassen’’ rastet die Nabe selbsttätig wieder ein.

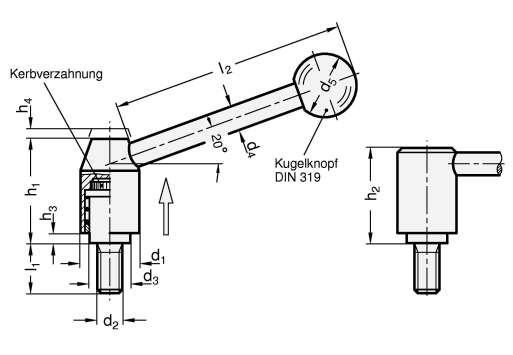

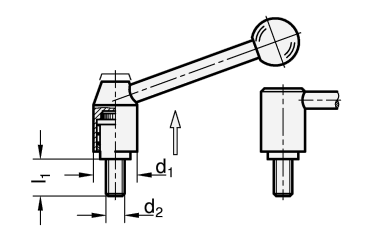

d₁	d₂	l₁								d₃	d₄	d₅	h₁	h₂	h₃	h₄ ≈ Form E	Form D	h₅ Rastweg	l₂ ≈ Form E	Form D	l₃≈
21	M 8	12	16	20	25	32	40	50	63	13,5	8	20	33,5	31	1	59	36	4	75	80,5	70
21	M 10	20	25	32	40	50	63	80	-	13,5	8	20	33,5	31	1	59	36	4	75	80,5	70
24	M 10	16	20	25	32	40	50	63	80	16	10	25	40	37	2,5	75	43,5	4,5	101	108	96
24	M 12	25	32	40	50	63	80	-	-	16	10	25	40	37	2,5	75	43,5	4,5	101	108	96
28	M 10	16	20	25	32	40	50	63	-	19	12	30	48,5	44,5	4,5	89	52,5	4,5	116	124	110
28	M 12	16	20	25	32	40	50	63	80	19	12	30	48,5	44,5	4,5	89	52,5	4,5	116	124	110
33	M 12	25	32	40	50	63	-	-	-	23	12	32	55	51,5	6	100,5	60	5,5	131,5	140,5	124
33	M 16	32	40	50	63	80	-	-	-	23	12	32	55	51,5	6	100,5	60	5,5	131,5	140,5	124
40	M 16	40	50	63	80	-	-	-	-	28	14	35	68	64	6	118	71,5	5,5	148	158	138
40	M 20	40	50	63	80	-	-	-	-	28	14	35	68	64	6	118	71,5	5,5	148	158	138

Ausführung

Stahl
brüniert
Schraube
Festigkeitsklasse 5.8

Kugelknöpfe DIN 319
Kunststoff, Duroplast
schwarz, glänzend

RoHS-konform
