GN 960 Winkel für Profilsysteme 30 / 40 / 45, Aluminium

Mobile Preview: GN 960 Winkel für Profilsysteme 30 / 40 / 45, Aluminium

GN 960 Winkel für Profilsysteme 30 / 40 / 45, Aluminium

Art.Nr.:
Lieferzeit:: ca. 3-4 Tage (Ausland abweichend)
Lagerbestand:: Stück

Form:

Ausführung:

ab 1,66 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

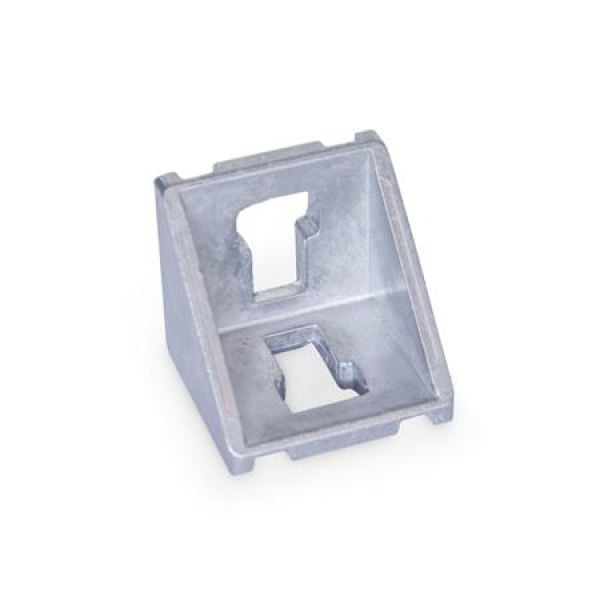

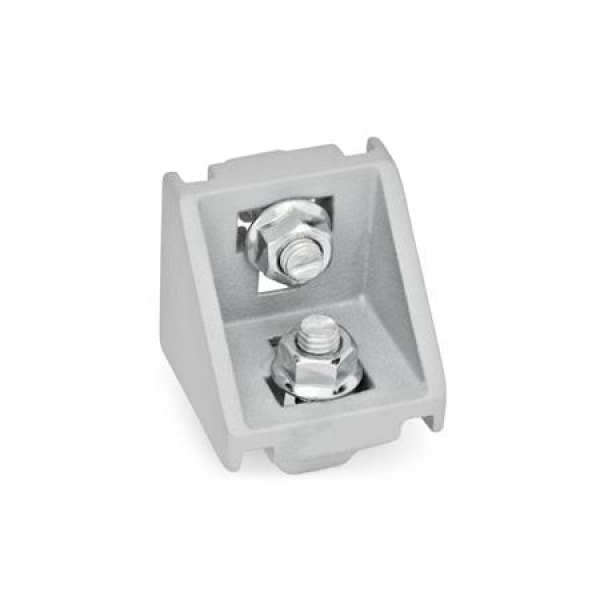

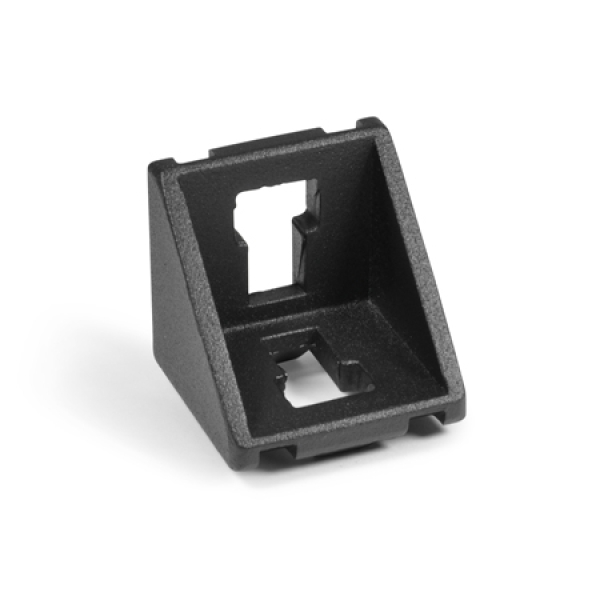

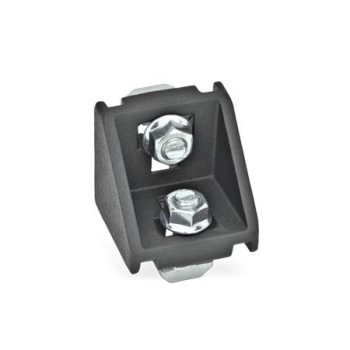

Zur Befestigung der Winkel GN 960 können die Montagesets durch die Öffnungen hindurch in die Profilnut eingesetzt werden. Beim Anziehen wir die Mutter bzw. Schraube quergestellt und damit in der Nut verankert.

Bei sich kreuzenden Profilen oder bei Verwendung der Winkel mit Elementen ohne Nut, können die dann störenden Führungsstege herausgebrochen werden.

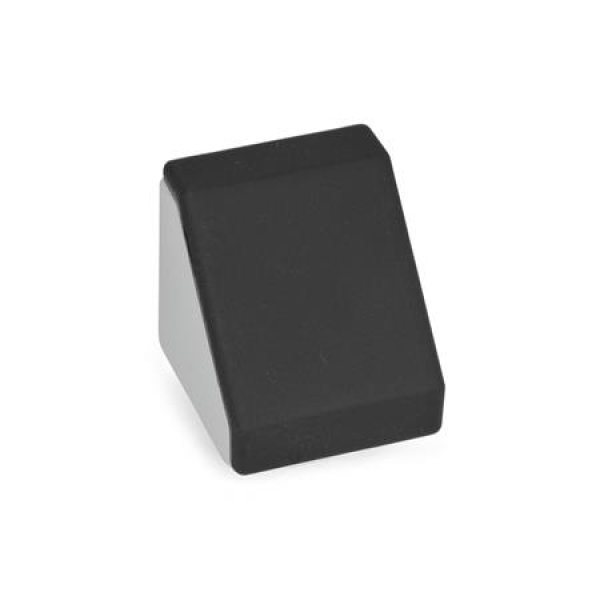

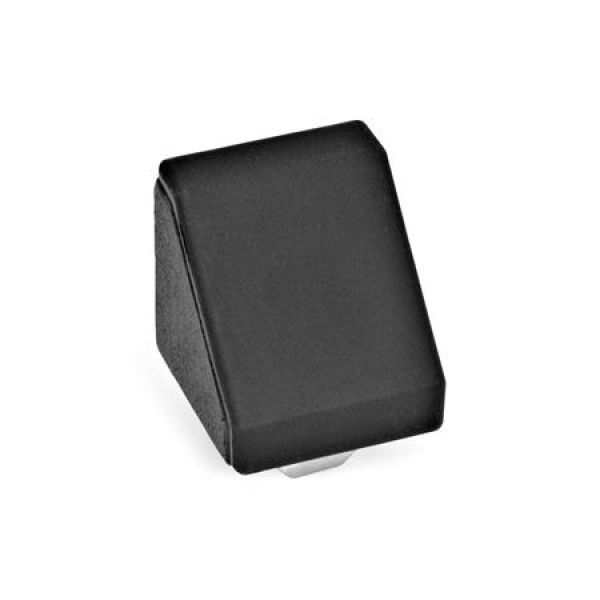

Die Abdeckkappen werden nach erfolgter Montage über vier Nasen eingeschnappt. Sie verleihen den Winkeln ein ansprechendes Aussehen und schützen diesen vor Verschmutzung.

Auch bei mehrfacher Verwendung halten die Abdeckkappen dank der elastischen Schnappnasen fest am Winkel. Bei Bedarf sind diese auch einzeln unter der Norm GN 963 lieferbar.

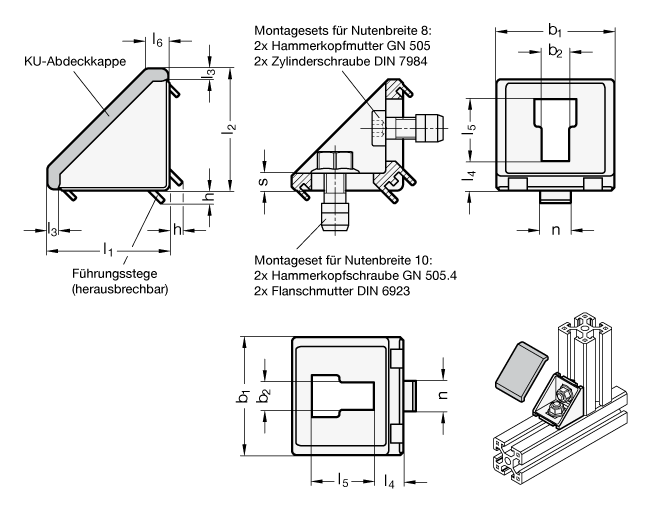

b₁ Nennmaß	Istmaß	n	l₁	l₂	b₂	h	l₃	l₄	l₅	l₆	s
30	28	8	30	30	6,3	2,1	3	9,7	10,4	6,8	5,9
40	38	10	40	40	8,5	4,1	4	9,5	20	7,2	5,6
45	43	10	45	45	8,5	4,1	4	15,7	18,7	11,5	9,7

Ausführung

Aluminium
Druckguss, matt gestrahlt MT

kunststoffbeschichtet
schwarz, RAL 9005, strukturmatt SW
silber, RAL 9006, strukturmatt SR

Form
A ohne Montageset, ohne Abdeckkappe
B mit Montageset, mit Abdeckkappe
C mit Montageset, ohne Abdeckkappe

Hammerkopfschraubet GN 505.4
mit Sechskant-Flanschmutter DIN 6923
Stahl
verzinkt, blau passiviert

Hammerkopfmutter GN 505
mit Zylinderschraube DIN 7984
Stahl
verzinkt, blau passiviert

Abdeckkkappe
Kunststoff (Polyamid PA)
schwarz, matt

RoHS-konform
