GN 961 Winkel für Profilsysteme 30 / 40, Aluminium

Mobile Preview: GN 961 Winkel für Profilsysteme 30 / 40, Aluminium

GN 961 Winkel für Profilsysteme 30 / 40, Aluminium

Art.Nr.:
Lieferzeit:: ca. 3-4 Tage (Ausland abweichend)
Lagerbestand:: Stück

Form:

Ausführung:

ab 1,94 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

Zur Befestigung der Winkel GN 961 werden zunächst die Muttern der Montagesets in die Profilnut eingesetzt und dann der Winkel mit den Linsenschrauben befestigt. Der Führungssteg der Mutter positioniert diese dabei parallel und mittig zur Nut, das Federelement wirkt unbeabsichtigtem Verrutschen entgegen.

Bei sich kreuzenden Profilen oder bei Verwendung der Winkel mit Elementen ohne Nut, können die dann störenden Führungsstege herausgebrochen werden.

Die Abdeckkappen werden nach erfolgter Montage über vier Nasen eingeschnappt. Sie verleihen den Winkeln ein ansprechendes Aussehen und schützen diesen vor Verschmutzung.

Auch bei mehrfacher Verwendung halten die Abdeckkappen dank der elastischen Schnappnasen fest am Winkel. Bei Bedarf sind diese auch einzeln unter der Norm GN 963 lieferbar.

b Nennmaß	Istmaß	n	l₁	l₂	d	h	l₃	l₄	l₅	s
30	28	6	30	30	6,3	2,6	3	15	6,8	5,9
40	38	8	40	40	8,5	4,1	4	20	7,2	5,6

Ausführung

Aluminium
Druckguss:
matt, gleitgeschliffen MT

kunstoffbeschichtet:
schwarz, RAL 9005, strukturmatt SW
silber, RAL 9006, strukturmatt SR

Form

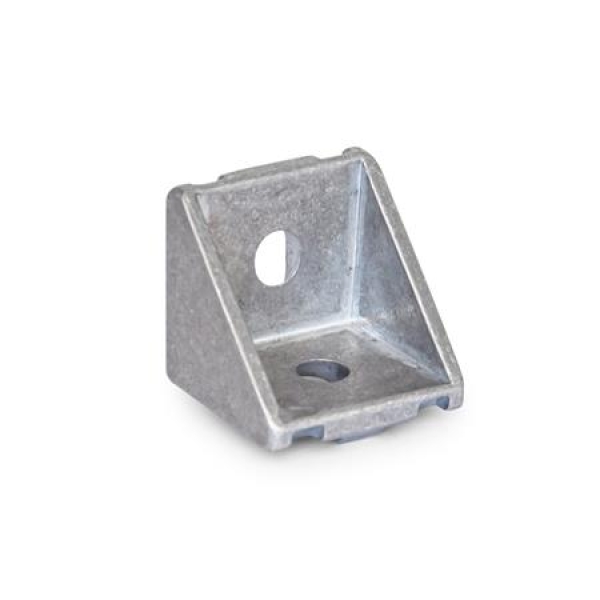

A ohne Montageset, ohne Abdeckkappe

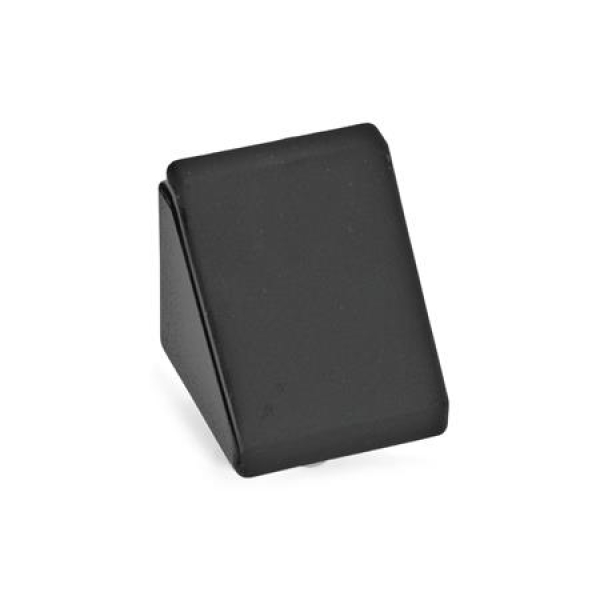

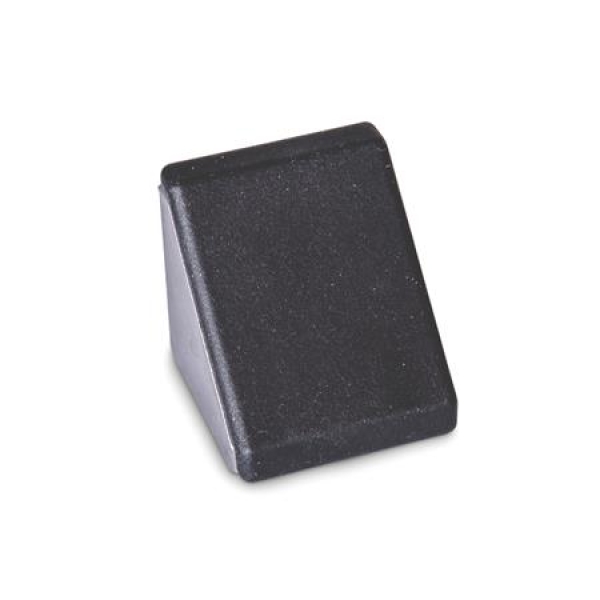

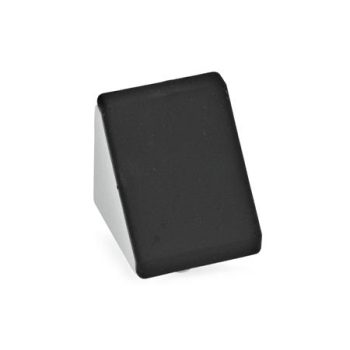

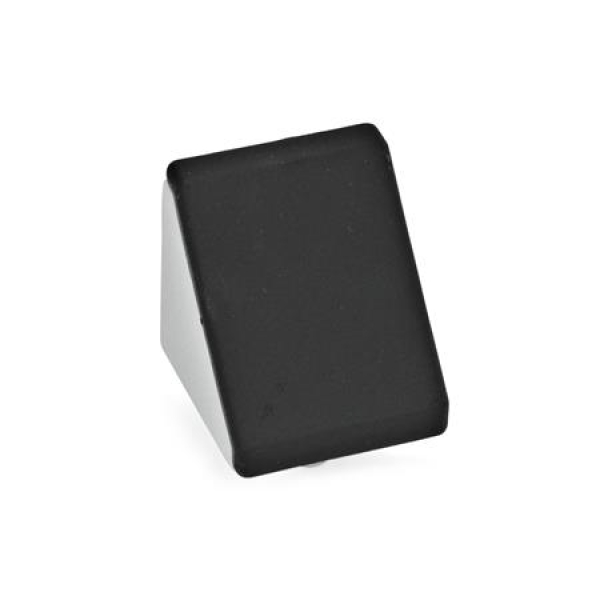

B mit Montageset, mit Abdeckkappe

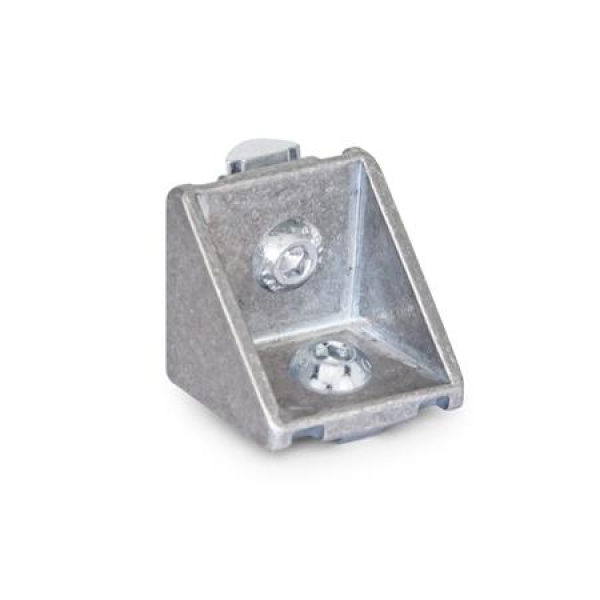

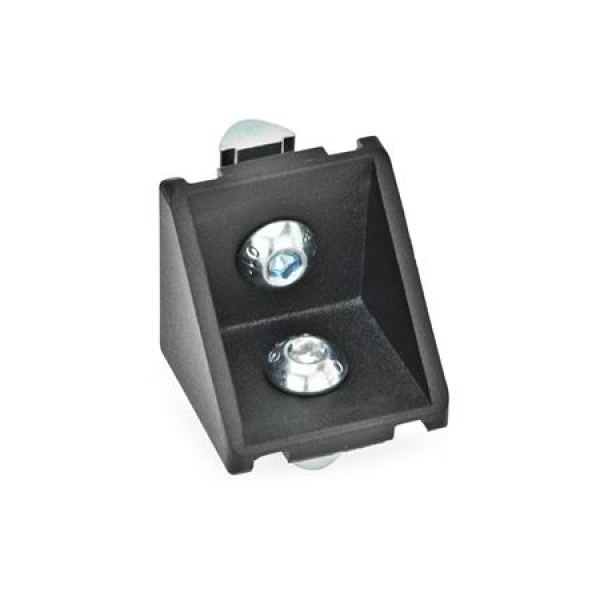

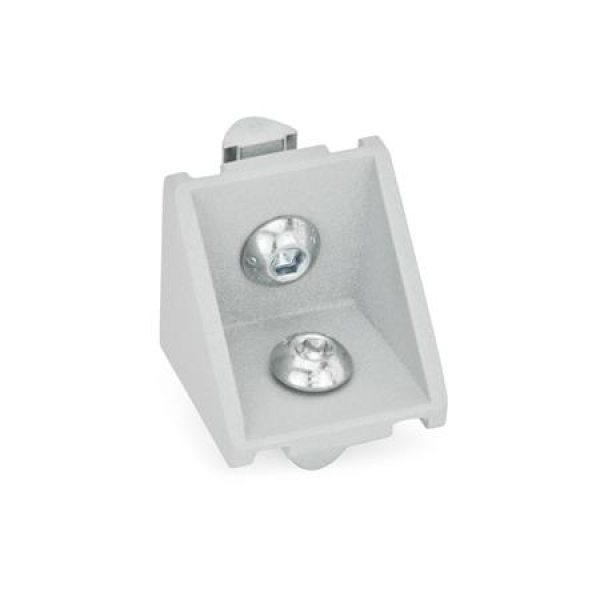

C mit Montageset, ohne Abdeckkappe

Mutter für T-Nute GN 506
Stahl
verzinkt, blau passiviert

Linsenschraube DIN ISO 7380
Stahl
verzinkt, blau passiviert

Abdeckkkappe
Kunststoff (Polyamid PA)
schwarz, matt

RoHS

Zubehör:
Abdeckkappen GN 963

Artikelnummern

961-30-6-30-30-A-SW
961-30-6-30-30-A-SR
961-30-6-30-30-A-MT
961-30-6-30-30-B-SW
961-30-6-30-30-B-SR
961-30-6-30-30-B-MT
961-30-6-30-30-C-SW
961-30-6-30-30-C-SR
961-30-6-30-30-C-MT
961-40-8-40-40-A-SW
961-40-8-40-40-A-SR
961-40-8-40-40-A-MT
961-40-8-40-40-B-SW
961-40-8-40-40-B-SR
961-40-8-40-40-B-MT
961-40-8-40-40-C-SW
961-40-8-40-40-C-SR
961-40-8-40-40-C-MT
