GN 967 Winkel / Laschen

GN 967 Winkel / Laschen

Art.Nr.:
Lieferzeit:: ca. 3-4 Tage (Ausland abweichend)
Lagerbestand:: Stück

Form:

Kennziffer:

Oberfläche:

ab 1,56 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

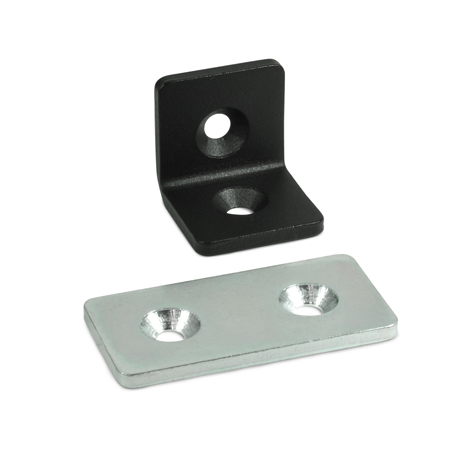

Winkel und Laschen GN 967 werden insbesondere in Verbindung mit Profilsystemen eingesetzt. Flächengleiche bzw. rechtwinklige Verbindungen lassen sich so platzsparend und stabil realisieren.

Über die Profilsystemtechnik hinaus können die Winkel und Laschen für vielfältige Fixierungs- und Halteaufgaben z. B. im Vorrichtungsbau eingesetzt werden.

Bei der Kennziffer 2 sind die Bohrungen ohne Senkung ausgeführt, um die Befestigung mittels Zylinderschrauben, Muttern oder Nieten zu ermöglichen.

b	l₁ Form F	l₂ Form L	l₃	m	d	s
20	40	20	10	20	5,2	3
30	60	30	15	30	6,3	4
40	80	40	20	40	8,3	5
45	90	45	22,5	45	8,3	5

Ausführung

Stahlblech
verzinkt, blau passiviert ZB

kunststoffbeschichtet:

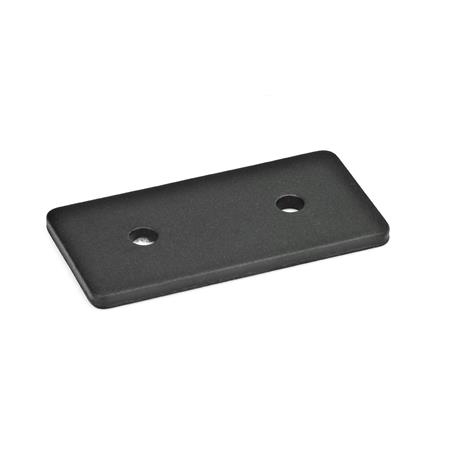

schwarz, RAL 9005, strukturmatt SW

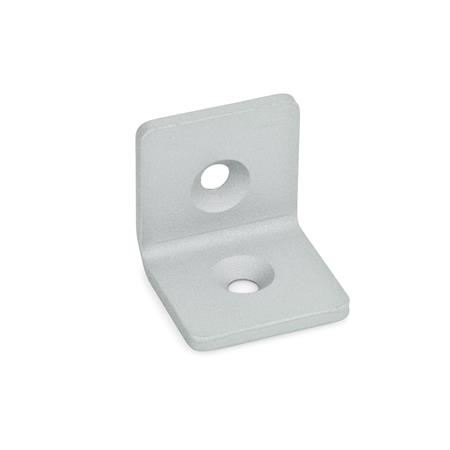

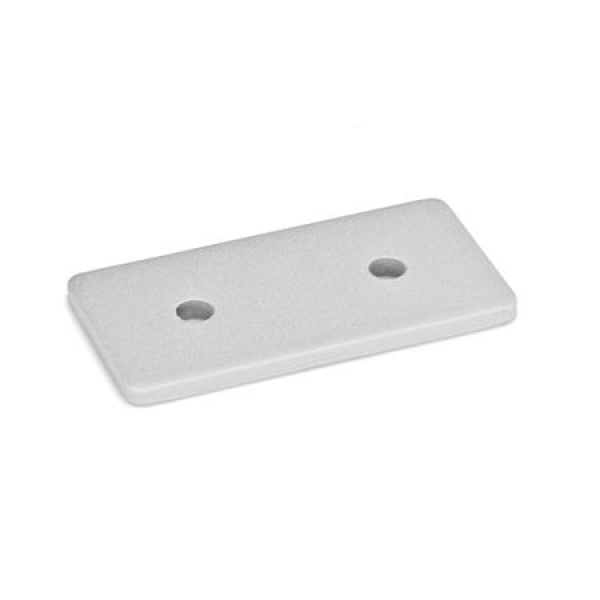

silber, RAL 9006, strukturmatt SR

Form
F Lasche

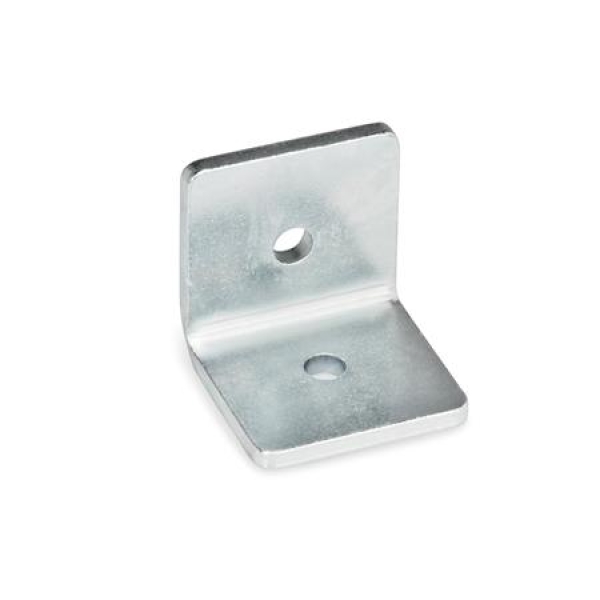

L Winkel

Kennziffer

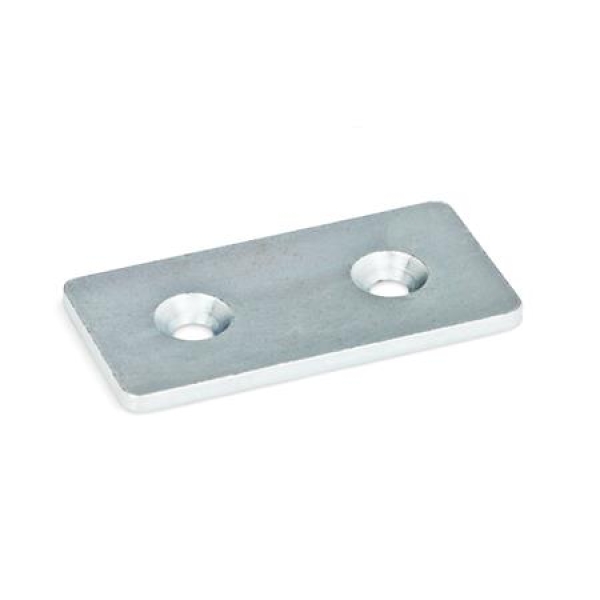

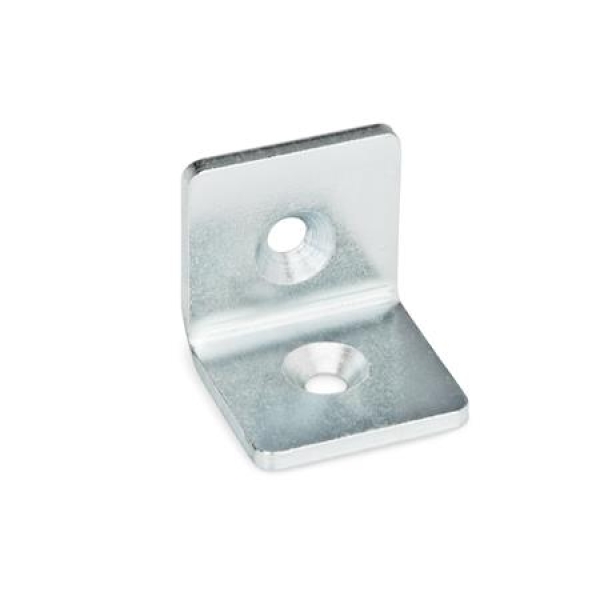

1 mit Bohrung für Senkschrauben DIN 7991

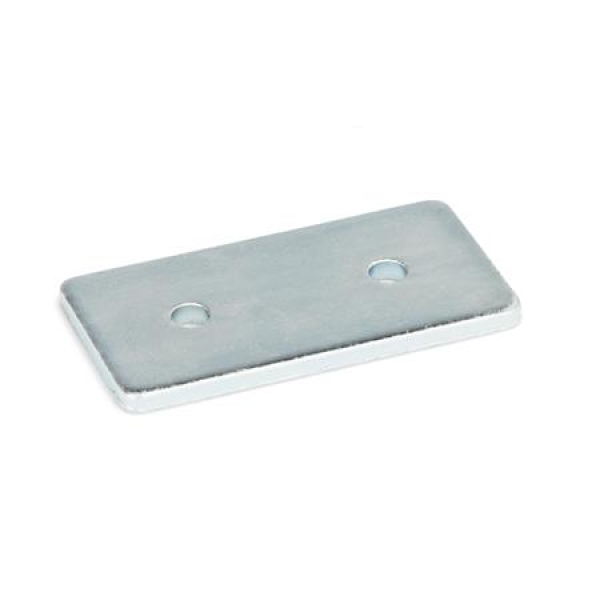

2 mit Bohrung ohne Senkung

RoHS-konform

Artikelnummern

967-20-40-F-1-SW
967-20-40-F-1-SR
967-20-40-F-1-ZB
967-20-40-F-2-SW
967-20-40-F-2-SR
967-20-40-F-2-ZB
967-20-20-L-1-SW
967-20-20-L-1-SR
967-20-20-L-1-ZB
967-20-20-L-2-SW
967-20-20-L-2-SR
967-20-20-L-2-ZB
967-30-60-F-1-SW
967-30-60-F-1-SR
967-30-60-F-1-ZB
967-30-60-F-2-SW
967-30-60-F-2-SR
967-30-60-F-2-ZB
967-30-30-L-1-SW
967-30-30-L-1-SR
967-30-30-L-1-ZB
967-30-30-L-2-SW
967-30-30-L-2-SR
967-30-30-L-2-ZB
967-40-80-F-1-SW
967-40-80-F-1-SR
967-40-80-F-1-ZB
967-40-80-F-2-SW
967-40-80-F-2-SR
967-40-80-F-2-ZB
967-40-40-L-1-SW
967-40-40-L-1-SR
967-40-40-L-1-ZB
967-40-40-L-2-SW
967-40-40-L-2-SR
967-40-40-L-2-ZB
967-45-90-F-1-SW
967-45-90-F-1-SR
967-45-90-F-1-ZB
967-45-90-F-2-SW
967-45-90-F-2-SR
967-45-90-F-2-ZB
967-45-45-L-1-SW
967-45-45-L-1-SR
967-45-45-L-1-ZB
967-45-45-L-2-SW
967-45-45-L-2-SR
967-45-45-L-2-ZB
