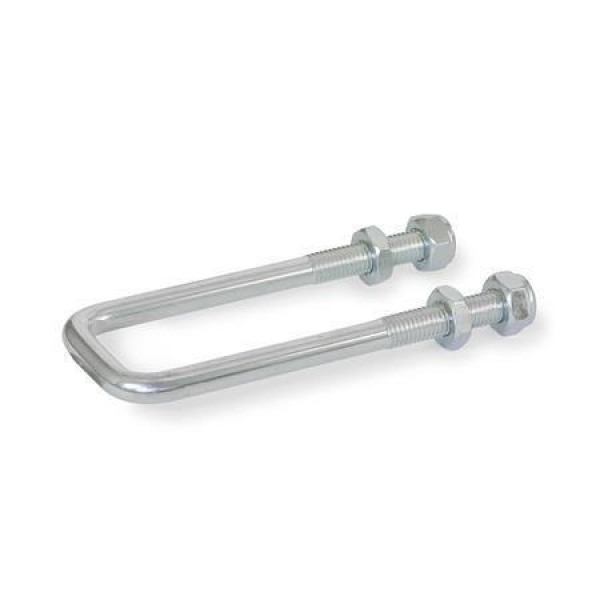

Zugbügel, Stahl
d1 |
b |
l1 |
d2 |
l3 |
Größe |
GN 852 / GN 852.3
r bei w2=0 |
w2 |
Größe |
GN 852.1
r bei w2=0 |
w2 |
M 10 |
46 |
129* |
9 |
45 |
1700 |
96 |
15 |
1400 |
96 |
15 |
M 10 |
46 |
149** |
9 |
52 |
1700 |
106 |
22 |
1400 |
106 |
22 |
M 10 |
46 |
179 |
9 |
45 |
1700 |
146 |
15 |
1400 |
146 |
15 |
M 10 |
46 |
209 |
9 |
45 |
1700 |
176 |
15 |
1400 |
176 |
15 |
M 10 |
46 |
259 |
9 |
45 |
1700 |
226 |
15 |
1400 |
226 |
15 |
M 12 |
55 |
151* |
10,8 |
70 |
4000 |
107 |
25 |
- |
- |
- |
M 12 |
55 |
211 |
10,8 |
70 |
4000 |
156 |
36 |
- |
- |
- |
M 12 |
55 |
361 |
10,8 |
70 |
4000 |
306 |
36 |
- |
- |
- |
M 12 |
55 |
421 |
10,8 |
70 |
4000 |
366 |
36 |
- |
- |
- |
* Diese Zugbügellängen gehören bei den Standardausführungen von GN 852 / GN 852.3 zum Lieferumfang.
** Diese Zugbügellänge gehört bei den Standardausführungen von GN 852.1 zum Lieferumfang.
