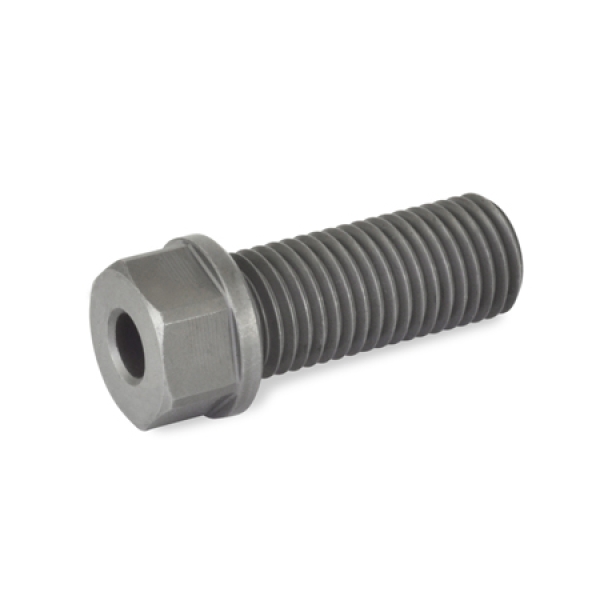

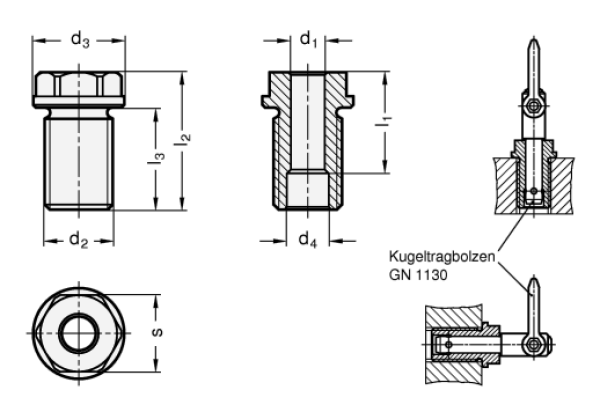

Die Aufnahmebuchsen GN 1132 werden in Verbindung mit Kugeltragbolzen GN 1130 verwendet. Die Länge l1 der Aufnahmebuchse sollte mit der Länge l1 des Kugeltragbolzens übereinstimmen um die in der Tabelle bei GN 1130 angegebenen Belastungsangaben bei der Einstecklänge x zu erreichen.
Aufnahmebuchsen sind für den dauerhaften Verbleib am Werkstück vorgesehen und bilden so eine platzsparenden Alternative gegenüber Ringschrauben oder ähnlichem.

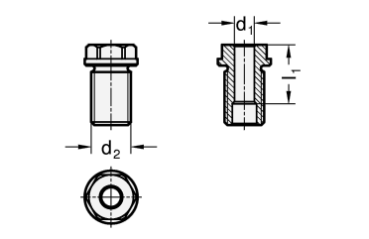

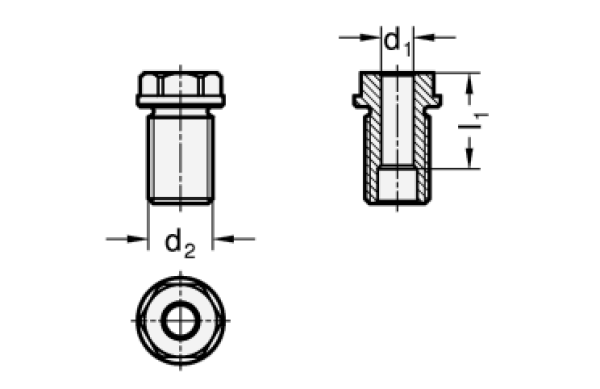

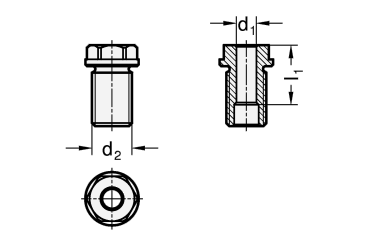

| d1 |
l1
Nennlänge |
d2 |
d3 |
d4 +0,3 |
l2 |
l3 |
s |
Anzugsdrehmoment
in Nm |
| 8 |
10 |
M 16 x 1,5 |
24 |
9,8 |
27,5 |
20 |
19 |
90 |
| 8 |
25 |
M 16 |
24 |
9,8 |
37,5 |
25 |
19 |
75 |
| 10 |
15 |
M 20 x 1,5 |
28 |
12,2 |
35,5 |
24 |
24 |
145 |
| 10 |
35 |
M 20 |
28 |
12,2 |
46 |
29 |
24 |
130 |
| 12 |
15 |
M 24 x 1,5 |
32 |
14,7 |
35,5 |
24 |
27 |
220 |
| 12 |
35 |
M 24 |
32 |
14,7 |
48,5 |
36 |
27 |
200 |
| 16 |
25 |
M 30 x 2 |
39 |
19,2 |
44 |
29 |
30 |
440 |
| 16 |
50 |
M 30 |
39 |
19,2 |
66 |
44 |
30 |
400 |
| 20 |
50 |
M 36 x 2 |
43 |
26 |
70 |
55 |
36 |
440 |
