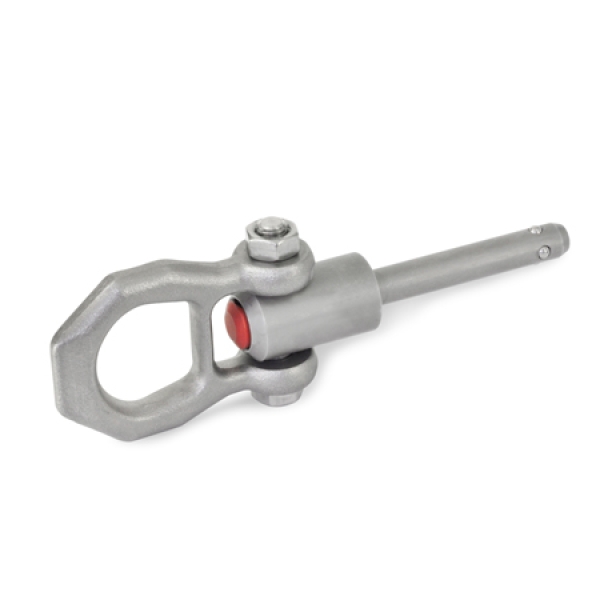

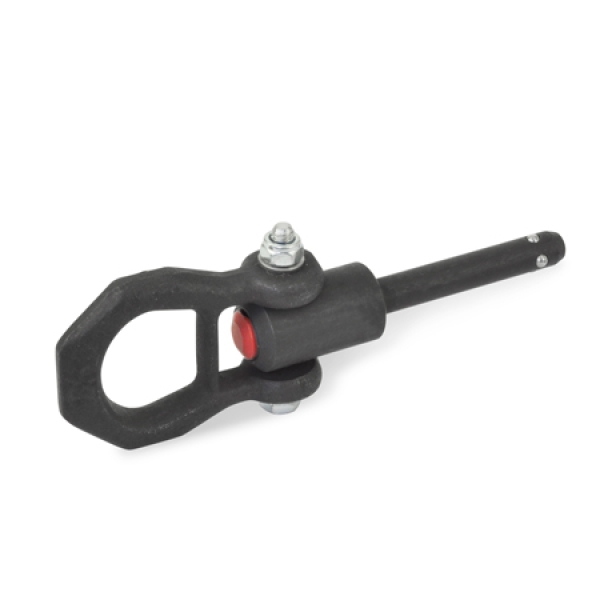

Kugeltragbolzen GN 1130 sind schnell und einfach einsetzbare Tragelemente. Durch Drücken des roten Aluminiumknopfs wird die Verriegelung der Sperrkugeln aufgehoben und der Tragbolzen kann aus der Aufnahmebohrung heraus bzw. hinein bewegt werden. Der Schäkel ist min. 180° schwenkbar, wobei ein Sicherungssteg vor unbeabsichtigtem Betätigen schützt. Je nach Zugrichtung kann sich der Kugeltragbolzen in der Aufnahmebohrung frei um 360° drehen.
Dauerhaft am Werkstück verbleibende Anschlagmittel wie z.B. Ringschrauben, sind nicht mehr erforderlich. Für den Einsatz genügen Aufnahmebohrungen mit d1 H11.
Weitere Anwendungsrichtlinien enthält die Betriebsanleitung, die jedem Kugeltragbolzen beigefügt ist.
| d1 -0,04/-0,08 |
l1 +1 |
d2 |
d3 |
d4
min. |
h1 |
h2 |
h3 |
h4 |
k1 |
k2 |
k3 |
l2 |
x
min. |
y |
Nenn-
tragfähig-
keit in kN *
F1 |
F2 |
F3 |
| 8 |
10 |
9,35 |
21,5 |
9,9 |
87,5 |
38,5 |
25,7 |
27 |
9,5 |
49 |
30 |
8,75 |
5 |
1,5 |
1,5 |
1,2 |
0,5 |
| 8 |
15 |
9,35 |
21,5 |
9,9 |
87,5 |
38,5 |
25,7 |
27 |
9,5 |
49 |
30 |
8,75 |
5 |
1,5 |
1,5 |
1,2 |
0,5 |
| 8 |
25 |
9,35 |
21,5 |
9,9 |
87,5 |
38,5 |
25,7 |
27 |
9,5 |
49 |
30 |
8,75 |
10 |
1,5 |
1,5 |
1,2 |
0,5 |
| 8 |
35 |
9,35 |
21,5 |
9,9 |
87,5 |
38,5 |
25,7 |
27 |
9,5 |
49 |
30 |
8,75 |
20 |
1,5 |
1,5 |
1,2 |
0,5 |
| 10 |
15 |
11,7 |
21,5 |
12,2 |
87,5 |
38,5 |
25,7 |
27 |
9,5 |
49 |
30 |
10,2 |
5 |
1,5 |
2,7 |
2,4 |
2,1 |
| 10 |
25 |
11,7 |
21,5 |
12,2 |
87,5 |
38,5 |
25,7 |
27 |
9,5 |
49 |
30 |
10,2 |
15 |
1,5 |
2,7 |
2,4 |
2,1 |
| 10 |
35 |
11,7 |
21,5 |
12,2 |
87,5 |
38,5 |
25,7 |
27 |
9,5 |
49 |
30 |
10,2 |
25 |
1,5 |
2,7 |
2,4 |
2,1 |
| 10 |
50 |
11,7 |
21,5 |
12,2 |
87,5 |
38,5 |
25,7 |
27 |
9,5 |
49 |
30 |
10,2 |
40 |
1,5 |
2,7 |
2,4 |
2,1 |
| 12 |
15 |
14,2 |
21,5 |
14,7 |
87,5 |
38,5 |
25,7 |
27 |
9,5 |
49 |
30 |
11 |
5 |
1,5 |
3,5 |
3,2 |
2,8 |
| 12 |
25 |
14,2 |
21,5 |
14,7 |
87,5 |
38,5 |
25,7 |
27 |
9,5 |
49 |
30 |
11 |
10 |
1,5 |
3,5 |
3,2 |
2,8 |
| 12 |
35 |
14,2 |
21,5 |
14,7 |
87,5 |
38,5 |
25,7 |
27 |
9,5 |
49 |
30 |
11 |
20 |
1,5 |
3,5 |
3,2 |
2,8 |
| 12 |
50 |
14,2 |
21,5 |
14,7 |
87,5 |
38,5 |
25,7 |
27 |
9,5 |
49 |
30 |
11 |
35 |
1,5 |
3,5 |
3,2 |
2,8 |
| 16 |
25 |
18,6 |
25 |
19,2 |
92,8 |
47,5 |
31 |
27 |
9,5 |
49 |
30 |
15,1 |
10 |
1,5 |
4,8 |
4,5 |
4,1 |
| 16 |
50 |
18,6 |
25 |
19,2 |
92,8 |
47,5 |
31 |
27 |
9,5 |
49 |
30 |
15,1 |
15 |
1,5 |
4,8 |
4,5 |
4,1 |
| 16 |
75 |
18,6 |
25 |
19,2 |
92,8 |
47,5 |
31 |
27 |
9,5 |
49 |
30 |
15,1 |
35 |
1,5 |
4,8 |
4,5 |
4,1 |
| 20 |
50 |
24,5 |
30 |
25 |
114 |
55,9 |
36,5 |
32,6 |
11 |
56 |
36 |
19,7 |
25 |
1,5 |
10 |
8,5 |
6,5 |
| 20 |
75 |
24,5 |
30 |
25 |
114 |
55,9 |
36,5 |
32,6 |
11 |
56 |
36 |
19,7 |
45 |
1,5 |
10 |
8,5 |
6,5 |
