GN 516.5 Edelstahl-Dreh-Spannriegel

Art.Nr.:
Lieferzeit:: ca. 3-4 Tage (Ausland abweichend)
Lagerbestand:: Stück

Form:

Riegelabstand A:

ab 68,82 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

Die Edelstahl-Dreh-Spannriegel GN 516.5 haben eine Schließmechanik, welche die Drehbewegung des Bedienelementes (Schlüssels) in eine 90°-Drehung und anschließend in einen linearen Hub des Riegels von 6 mm umsetzt.

Diese Mechanik dient in der Regel dazu, in der Verbindung mit einem elastischen Element (Tür-/Gehäusedichtung) in der Endstellung (Haltestellung) eine dichte, rüttelsichere Verriegelung zu erzielen.

Durch 9 verschieden gekröpfte Riegel lassen sich Riegelabstände (Haltebereiche) von 19 bis 41 mm abdecken. Liegt die gemessene Haltestellung zwischen zwei Riegelabständen A, so ist der nächstkleinere Wert zu wählen.

Die Edelstahl-Dreh-Spannriegel GN 516.5 werden mit lose beigelegtem Riegel geliefert.

Riegelabstand A
19	23	27	31	33	35	37	39	41

Ausführung

Edelstahl
nichtrostend

Verschlussgehäuse
1.4401

Verriegelungsmechanik
1.4401

Bolzen
1.4401

Riegel
1.4301

Bedienelemente (Form RG / KG / HG)
Kunststoff (Polyamid PA)
schwarz, matt
Deckel hellgrau, matt

Schutzart:
IP 65

Form

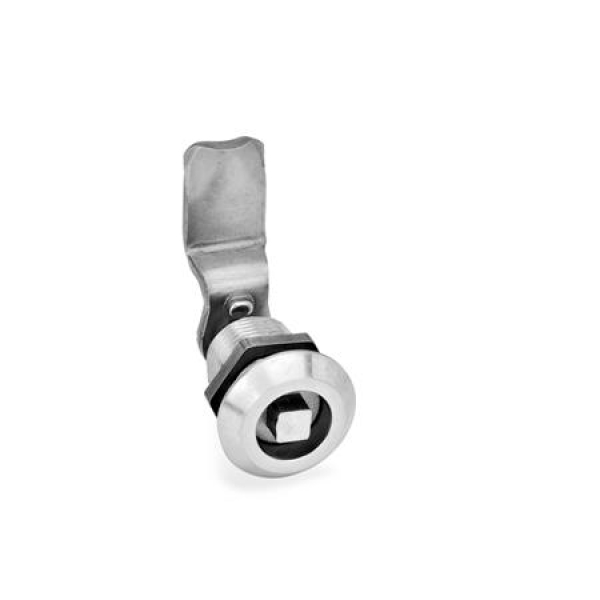

VK8 Betätigung mit Vierkant SW8

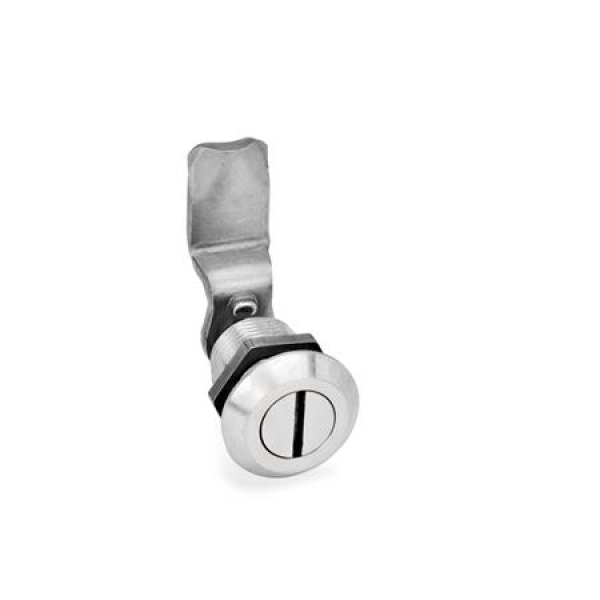

SCH Betätigung mit Schlitz

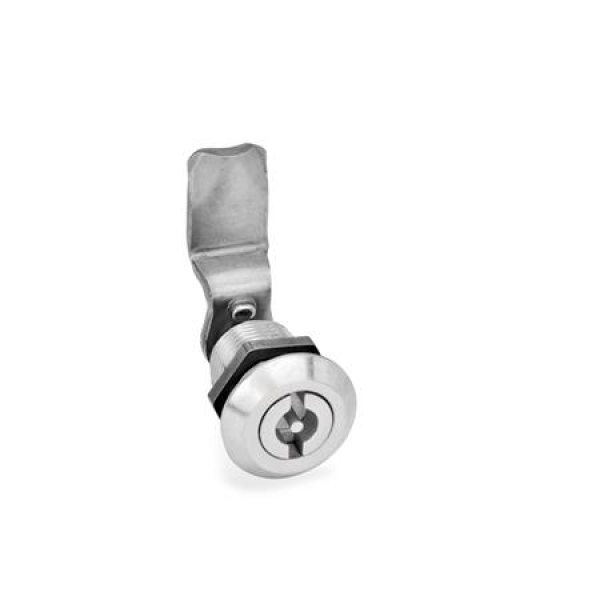

VDE Betätigung mit Doppelbart

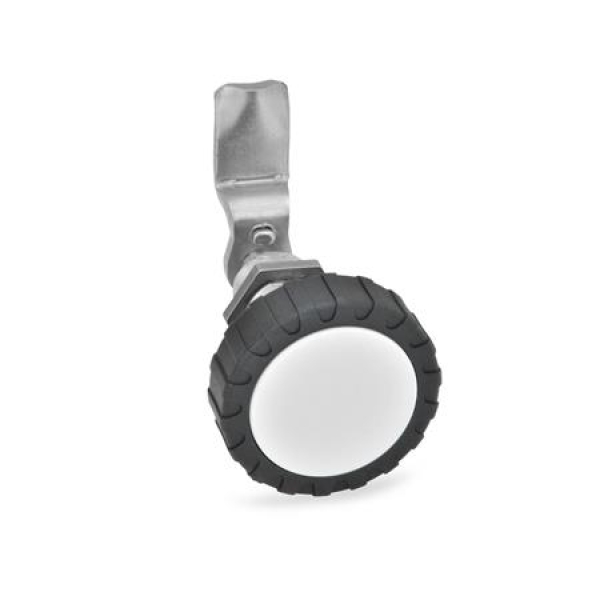

RG Betätigung mit Rändelgriff GN 7336

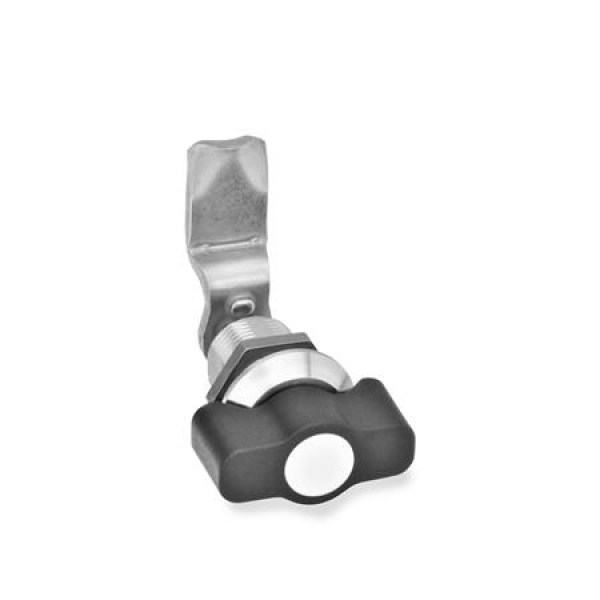

KG Betätigung mit Knebel

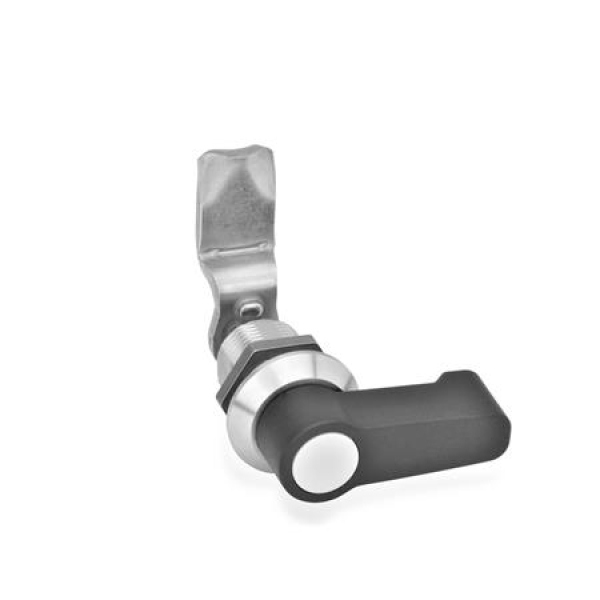

HG Betätigung mit Hebel

RoHS

Zubehör
Steckschlüssel GN 119.2
Schutzkappen GN 120
Öffnungsgriffe GN 120.1

Artikelnummern

516.5-VK8-19
516.5-SCH-19
516.5-VDE-19
516.5-RG-19
516.5-KG-19
516.5-HG-19
516.5-VK8-23
516.5-SCH-23
516.5-VDE-23
516.5-RG-23
516.5-KG-23
516.5-HG-23
516.5-VK8-27
516.5-SCH-27
516.5-VDE-27
516.5-RG-27
516.5-KG-27
516.5-HG-27
516.5-VK8-31
516.5-SCH-31
516.5-VDE-31
516.5-RG-31
516.5-KG-31
516.5-HG-31
516.5-VK8-33
516.5-SCH-33
516.5-VDE-33
516.5-RG-33
516.5-KG-33
516.5-HG-33
516.5-VK8-35
516.5-SCH-35
516.5-VDE-35
516.5-RG-35
516.5-KG-35
516.5-HG-35
516.5-VK8-37
516.5-SCH-37
516.5-VDE-37
516.5-RG-37
516.5-KG-37
516.5-HG-37
516.5-VK8-39
516.5-SCH-39
516.5-VDE-39
516.5-RG-39
516.5-KG-39
516.5-HG-39
516.5-VK8-41
516.5-SCH-41
516.5-VDE-41
516.5-RG-41
516.5-KG-41
516.5-HG-41
