GN 516.1 Dreh-Spannriegel, Riegelabstand einstellbar

Art.Nr.:
Lieferzeit:: ca. 3-4 Tage (Ausland abweichend)
Lagerbestand:: Stück

Form:

Riegelabstand A:

ab 13,04 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

Die Dreh-Spannriegel GN 516.1 haben eine Schließmechanik, welche die Drehbewegung des Bedienelementes (Schlüssels) in eine 90°-Drehung und anschließend in einen linearen Hub des Riegels von 6 mm umsetzt.

Diese Mechanik dient dazu, in der Verbindung mit einer elastischen Gummikappe, in der Endstellung (Haltestellung) eine rüttelsichere Verriegelung zu erzielen.

Mittels der Stellschraube M6 des Riegels lässt sich innerhalb der einzelnen Riegelabstände A1 ... A4 eine Verstellung von 10 mm erzielen. Damit wird ein Klemmbereich von 1 bis 41 mm lückenlos abgedeckt.

Riegelabstand A1 .... A4 in Haltestellung (Spannstellung)
A 1 (l = 40,5)	A 2 (l = 40,5)	A 3 (l = 56)	A 4 (l = 56)
1 ... 11	11 ... 21	21 ... 31	31 ... 41

Ausführung

Verschlussgehäuse /
Verriegelungsmechanik
Zink-Druckguss

Anschlagring
kunststoffbeschichtet
schwarz, strukturmatt

Riegel
Zink-Druckguss

alle Griffe (Form RG / KG / HG)
Kunststoff (Polyamid PA)

Deckel der Griffelemente
hellgrau, matt

Gummikappe CR (Neoprene©)
40 bis 50 Shore A
schwarz

Schutzart:
IP 65

Form
DK Betätigung mit Dreikant (DK7)

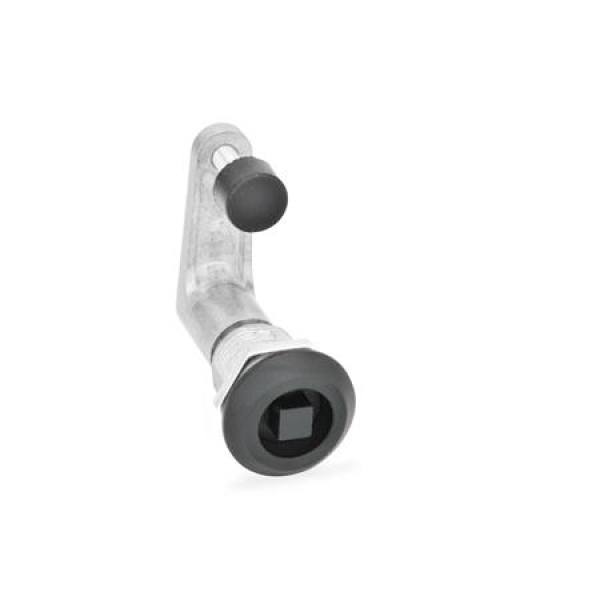

VK7 Betätigung mit Vierkant SW7
VK8 Betätigung mit Vierkant SW8
SCH Betätigung mit Schlitz
VDE Betätigung mit Doppelbart

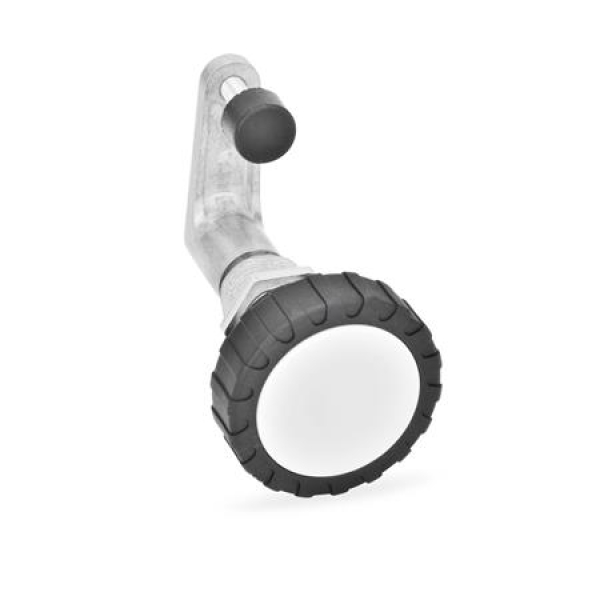

RG Betätigung mit Rändelgriff GN 7336

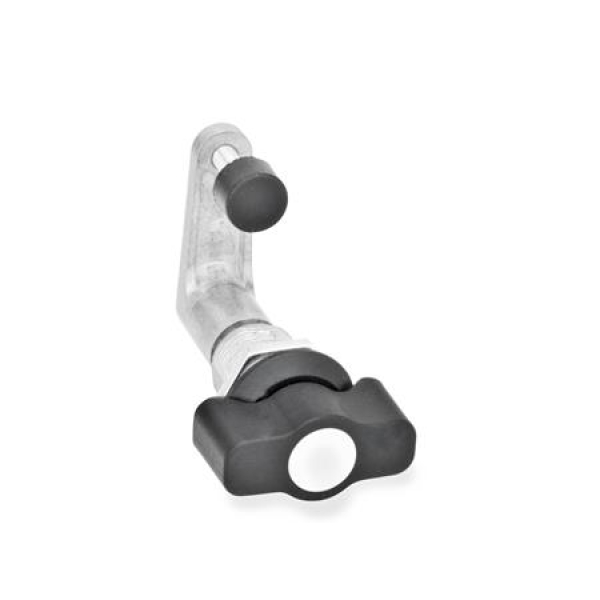

KG Betätigung mit Knebel

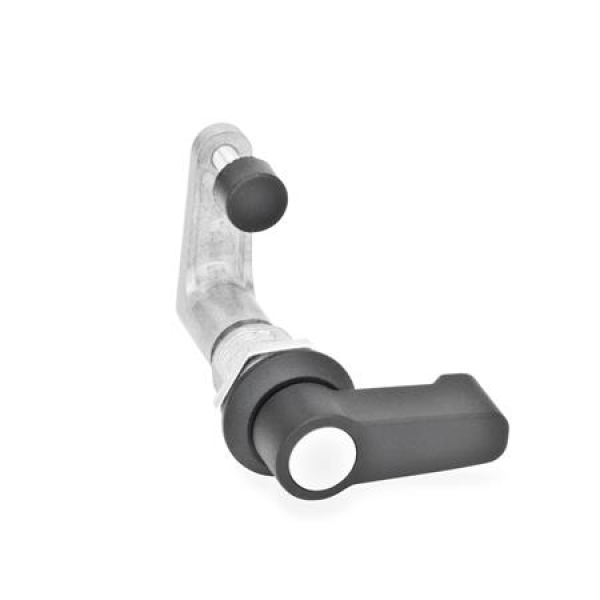

HG Betätigung mit Hebel

RoHS

Zubehör
Steckschlüssel GN 119.2
Schutzkappen GN 120
Öffnungsgriffe GN 120.1

Artikelnummern

516.1-DK-A1
516.1-VK7-A1
516.1-VK8-A1
516.1-SCH-A1
516.1-VDE-A1
516.1-RG-A1
516.1-KG-A1
516.1-HG-A1
516.1-DK-A2
516.1-VK7-A2
516.1-VK8-A2
516.1-SCH-A2
516.1-VDE-A2
516.1-RG-A2
516.1-KG-A2
516.1-HG-A2
516.1-DK-A3
516.1-VK7-A3
516.1-VK8-A3
516.1-SCH-A3
516.1-VDE-A3
516.1-RG-A3
516.1-KG-A3
516.1-HG-A3
516.1-DK-A4
516.1-VK7-A4
516.1-VK8-A4
516.1-SCH-A4
516.1-VDE-A4
516.1-RG-A4
516.1-KG-A4
516.1-HG-A4
