GN 516 Dreh-Spannriegel aus Zink Druckguss / Stahl

Art.Nr.:
Lieferzeit:: ca. 3-4 Tage (Ausland abweichend)
Lagerbestand:: Stück

Form:

Riegelabstand A:

ab 12,85 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

Die Dreh-Spannriegel GN 516 haben eine Schließmechanik, welche die Drehbewegung des Bedienelementes (Schlüssels) in eine 90°-Drehung und anschließend in einen linearen Hub des Riegels von 6 mm umsetzt.

Diese Mechanik dient in der Regel dazu, in der Verbindung mit einem elastischen Element (Tür-/Gehäusedichtung) in der Endstellung (Haltestellung) eine dichte, rüttelsichere Verriegelung zu erzielen.

Durch 22 verschieden gekröpfte Riegel lassen sich Riegelabstände (Haltebereiche) von 17 bis 63 mm abdecken. Liegt die gemessene Haltestellung zwischen zwei Riegelabständen A, so ist der nächstkleinere Wert zu wählen.

Die Dreh-Spannriegel GN 516 werden mit lose beigelegtem Riegel geliefert.

Riegelabstand A
17	19	21	23	26	27	29	31	33	35	37	39	41	43	45	47	49	51	53	55	58	63

Ausführung

Verschlussgehäuse / Verriegelungsmechanik
Zink-Druckguss

Anschlagring
kunststoffbeschichtet
schwarz, strukturmatt

Riegel
Stahl
verzinkt, blau passiviert

alle Griffe (Form RG / KG / HG)
Kunststoff (Polyamid PA)
schwarz, matt
Deckel hellgrau, matt

Schutzart
IP 65

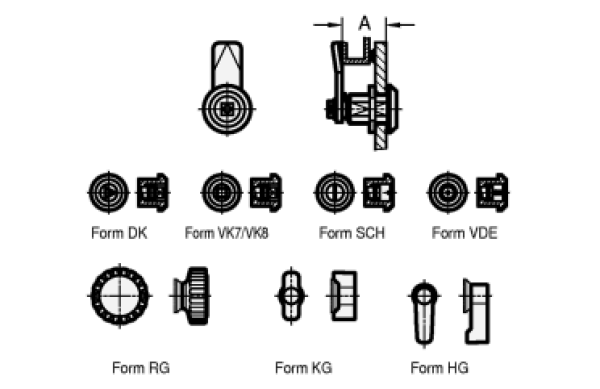

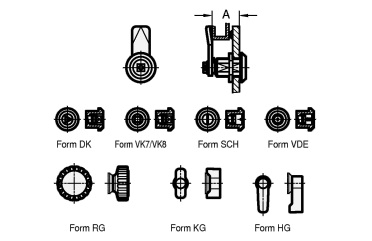

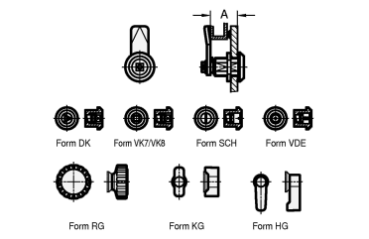

Form
DK Betätigung mit Dreikant (DK7)
VK7 Betätigung mit Vierkant SW7
VK8 Betätigung mit Vierkant SW8
SCH Betätigung mit Schlitz

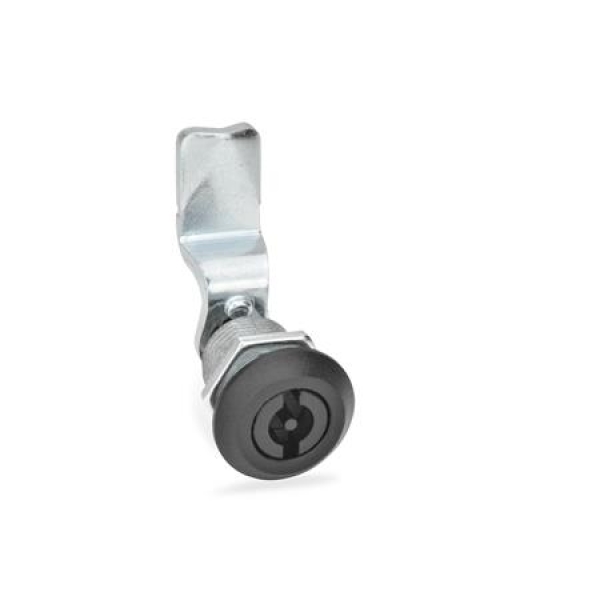

VDE Betätigung mit Doppelbart
RG Betätigung mit Rändelgriff GN 7336

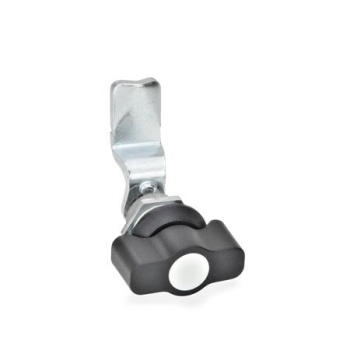

KG Betätigung mit Knebel

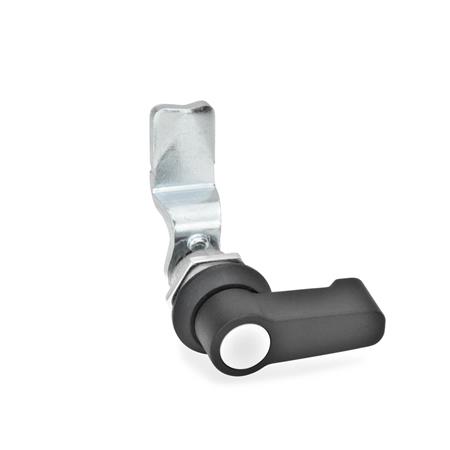

HG Betätigung mit Hebel

RoHS

Zubehör:
Steckschlüssel GN 119.2
Schutzkappen GN 120
Öffnungsgriffe GN 120.1

Artikelnummern

516-DK-17
516-VK7-17
516-VK8-17
516-SCH-17
516-VDE-17
516-RG-17
516-KG-17
516-HG-17
516-DK-19
516-VK7-19
516-VK8-19
516-SCH-19
516-VDE-19
516-RG-19
516-KG-19
516-HG-19
516-DK-21
516-VK7-21
516-VK8-21
516-SCH-21
516-VDE-21
516-RG-21
516-KG-21
516-HG-21
516-DK-23
516-VK7-23
516-VK8-23
516-SCH-23
516-VDE-23
516-RG-23
516-KG-23
516-HG-23
516-DK-26
516-VK7-26
516-VK8-26
516-SCH-26
516-VDE-26
516-RG-26
516-KG-26
516-HG-26
516-DK-27
516-VK7-27
516-VK8-27
516-SCH-27
516-VDE-27
516-RG-27
516-KG-27
516-HG-27
516-DK-29
516-VK7-29
516-VK8-29
516-SCH-29
516-VDE-29
516-RG-29
516-KG-29
516-HG-29
516-DK-31
516-VK7-31
516-VK8-31
516-SCH-31
516-VDE-31
516-RG-31
516-KG-31
516-HG-31
516-DK-33
516-VK7-33
516-VK8-33
516-SCH-33
516-VDE-33
516-RG-33
516-KG-33
516-HG-33
516-DK-35
516-VK7-35
516-VK8-35
516-SCH-35
516-VDE-35
516-RG-35
516-KG-35
516-HG-35
516-DK-37
516-VK7-37
516-VK8-37
516-SCH-37
516-VDE-37
516-RG-37
516-KG-37
516-HG-37
516-DK-39
516-VK7-39
516-VK8-39
516-SCH-39
516-VDE-39
516-RG-39
516-KG-39
516-HG-39
516-DK-41
516-VK7-41
516-VK8-41
516-SCH-41
516-VDE-41
516-RG-41
516-KG-41
516-HG-41
516-DK-43
516-VK7-43
516-VK8-43
516-SCH-43
516-VDE-43
516-RG-43
516-KG-43
516-HG-43
516-DK-45
516-VK7-45
516-VK8-45
516-SCH-45
516-VDE-45
516-RG-45
516-KG-45
516-HG-45
516-DK-47
516-VK7-47
516-VK8-47
516-SCH-47
516-VDE-47
516-RG-47
516-KG-47
516-HG-47
516-DK-49
516-VK7-49
516-VK8-49
516-SCH-49
516-VDE-49
516-RG-49
516-KG-49
516-HG-49
516-DK-51
516-VK7-51
516-VK8-51
516-SCH-51
516-VDE-51
516-RG-51
516-KG-51
516-HG-51
516-DK-53
516-VK7-53
516-VK8-53
516-SCH-53
516-VDE-53
516-RG-53
516-KG-53
516-HG-53
516-DK-55
516-VK7-55
516-VK8-55
516-SCH-55
516-VDE-55
516-RG-55
516-KG-55
516-HG-55
516-DK-58
516-VK7-58
516-VK8-58
516-SCH-58
516-VDE-58
516-RG-58
516-KG-58
516-HG-58
516-DK-63
516-VK7-63
516-VK8-63
516-SCH-63
516-VDE-63
516-RG-63
516-KG-63
516-HG-63
