Durch die niedrige Flanschhöhe bieten sie bei Anwendungen, bei denen in geringer Höhe über der Anschraubfläche geklemmt werden soll, eine Alternative zum Fuß-Klemmhalter GN 473.

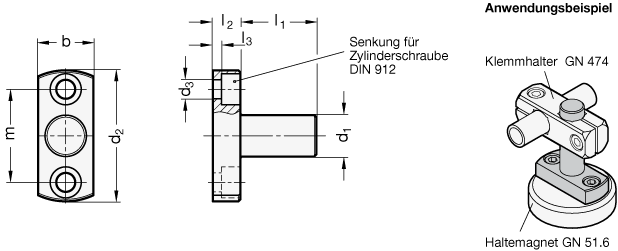

Der Bohrungsabstand m der Flanschbolzen GN 480 ist auf die Klemmhalter GN 473 und GN 477 sowie auf Haltemagnete GN 51.6 abgestimmt.
d1 h9 |
l1 |
b |
d2 |
d3
für Schraube |
l2 |
l3 |
m |
8 |
18 |
32 |
14 |
31,5 |
M 4 |
6 |
2 |
22 |
10 |
21 |
37 |
16 |
38 |
M 5 |
8 |
2,5 |
27 |
12 |
22 |
39 |
16 |
38 |
M 5 |
8 |
2,5 |
27 |
15 |
27,5 |
47,5 |
20 |
45 |
M 6 |
10 |
4 |
32 |
16 |
28 |
49 |
20 |
45 |
M 6 |
10 |
4 |
32 |
20 |
35 |
60 |
25 |
50 |
M 6 |
10 |
4 |
36 |
