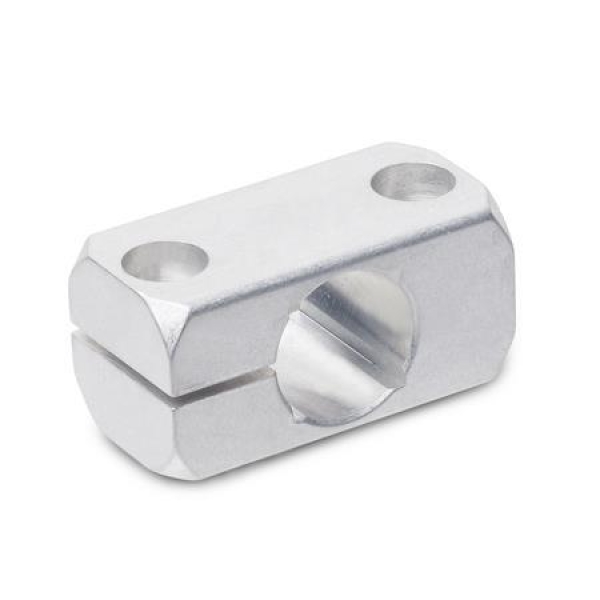

GN 477 Aluminium - Klemmhalter

d1:

Oberfläche:

ab 4,80 EUR

inkl. 19% MwSt. zzgl. Versand

Beschreibung

Die Klemmhalter GN 477 haben kein Gewinde. Die Befestigung bzw. Klemmung erfolgt über zwei anbauseitige Gewinde.

Der Bohrungsabstand m der Klemmhalter GN 477 ist auf Klemmhalter GN 473 und Flanschbolzen GN 480 sowie auf Haltemagnete GN 51.6 abgestimmt.

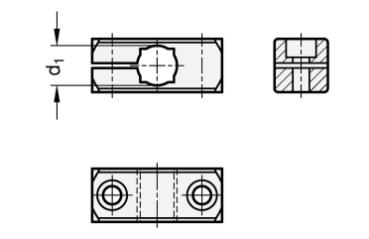

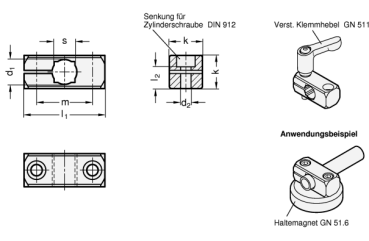

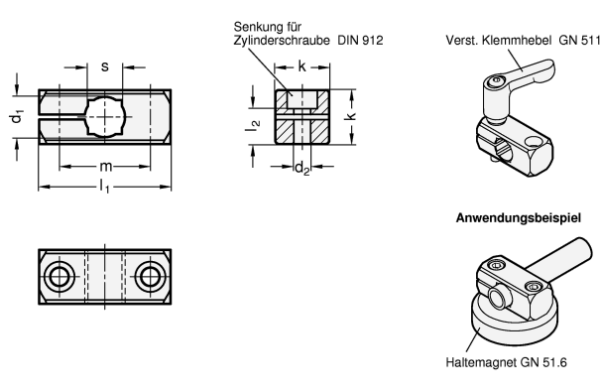

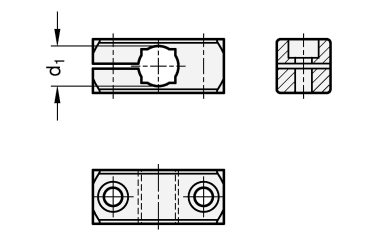

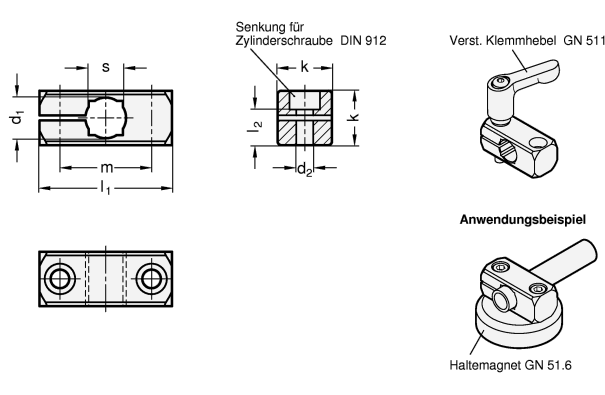

d₁ Bohrung B für Wellentol. h11	k	d₂ für Schraube	l₁	l₂	m	s Vierkant V	Klemmhebelsets für d₂
B 8	14	M 4	31,5	10	22	-	GN 511-M4-20
B 10	16	M 5	38	10,5	27	8	GN 511-M5-25
B 12	16	M 5	38	10,5	27	10	GN 511-M5-25
B 15	20	M 6	45	14	32	12	GN 511-M6-25
B 16	20	M 6	45	14	32	-	GN 511-M6-25
B 20	25	M 6	50	19	36	16	GN 511-M6-32

Ausführung

Aluminium

matt, gleitgeschliffen MT
eloxiert schwarz ELS

RoHS

Artikelnummern

477-B8-MT
477-B8-ELS
477-B10-MT
477-B10-ELS
477-B12-MT
477-B12-ELS
477-B15-MT
477-B15-ELS
477-B16-MT
477-B16-ELS
477-B20-MT
477-B20-ELS
