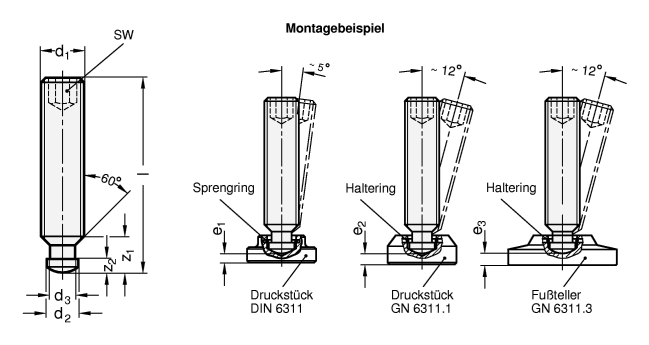

Der Druckzapfen der Gewindestifte DIN 6332 ist so ausgebildet, dass er sowohl direkt als auch in Verbindung mit einem Druckstück zum Spannen verwendet werden kann.
Der Zapfendurchmesser der Gewindestifte ist kleiner als der Kerndurchmesser der Gewinde, so dass sie sich auch zapfenseitig einschrauben lassen.
Durch den Spreng- bzw. Haltering des Druckstückes wird eine sehr einfache, lösbare Verbindung zwischen Gewindestift und Druckstück erzielt.
| d1 |
Länge l |
d2 h11 |
d3 |
e1 ≈ |
e2 ≈
Form A |
Form P |
e3 ≈ |
sw |
z1 ≈ |
z2 ≈ |
| M 6 |
30 |
35 |
40 |
45 |
50 |
- |
4,5 |
4 |
2,1 |
- |
- |
- |
3 |
6 |
2,5 |
| M 8 |
35 |
40 |
45 |
50 |
60 |
70 |
6 |
5,4 |
3 |
2,3 |
5,3 |
- |
4 |
7,5 |
3 |
| M 10 |
45 |
50 |
55 |
60 |
65 |
80 |
8 |
7,2 |
3,6 |
2,6 |
5,6 |
- |
5 |
9 |
4,5 |
| M 12 |
50 |
60 |
65 |
70 |
80 |
100 |
8 |
7,2 |
4,6 |
2,9 |
6,9 |
3,7 |
6 |
10 |
4,5 |
| M 16 |
65 |
70 |
75 |
80 |
100 |
125 |
12 |
11 |
5,4 |
4,5 |
9,5 |
4 |
8 |
12 |
5 |
| M 20 |
80 |
90 |
100 |
125 |
150 |
- |
15,5 |
14,4 |
5,5 |
- |
- |
4,3 |
10 |
14 |
5,5 |
