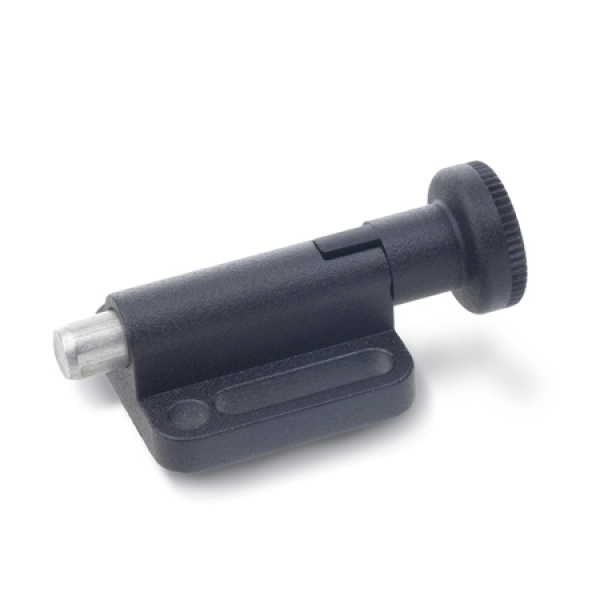

Rastbolzen GN 417 Form C mit Rastsperre werden eingesetzt, wenn der Raststift zeitweise nicht vorstehen soll. Hierzu wird der Knopf nach dem Herausziehen um 90° gedreht. Durch eine Rastkerbe wird der Knopf in dieser Position gehalten.
Der Anschraubbereich ist so dimensioniert, dass Unterlegscheiben ISO 7092 verwendet werden können.

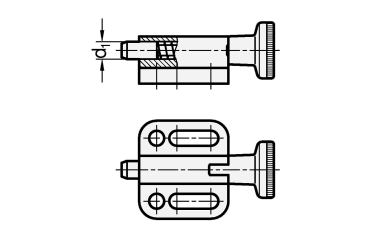

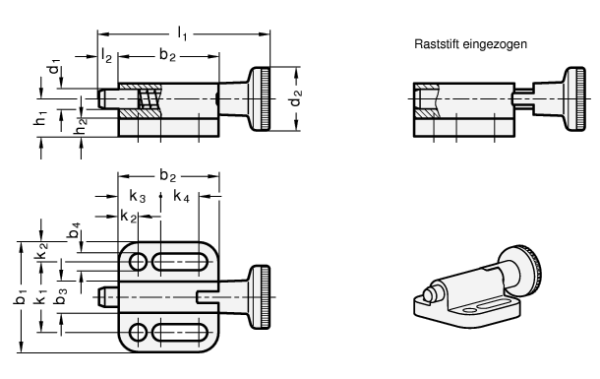

d1
Stift h11
Bohrung
+0,03/+0,08 |
d2 |
b1 |
b2 |
b3 |
b4 -0,2 |
h1 |
h2 |
k1 ±0,05 |
k2 |
k3 |
k4 |
l1 |
l2 min. |
Federdruck in N ≈
Anfang |
Ende |
| 4 |
12 |
22 |
19 |
6 |
3,3 |
7 |
4 |
14 |
4 |
8 |
7 |
33 |
4 |
3 |
12 |
| 5 |
16 |
28 |
25,5 |
8 |
4,3 |
9,5 |
4,5 |
18 |
5 |
10 |
10,5 |
43,5 |
5 |
5 |
24 |
| 6 |
18 |
32 |
30,5 |
10 |
5,4 |
10,5 |
5 |
21 |
5,5 |
12 |
13 |
52 |
6 |
5 |
21 |
| 8 |
21 |
34 |
37,5 |
12 |
5,4 |
12,5 |
6 |
23 |
5,5 |
12 |
20 |
63,5 |
8 |
6 |
22 |
| 10 |
25 |
39 |
40 |
14,5 |
6,5 |
14,5 |
6 |
27 |
6 |
15 |
18,5 |
72,5 |
10 |
4 |
25 |
