GN 148.2 Gummiunterlagen für Maschinenfüße GN 148

Art.Nr.:
Lieferzeit:: ca. 3-4 Tage (Ausland abweichend)
Lagerbestand:: Stück

Form:

l2 (l1):

ab 11,88 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

Gummiunterlagen GN 148.2 dienen zusammen mit den Maschinenfüßen GN 148 zur Aufstellung von Maschinen und Aggregaten, wenn keine feste Verschraubung mit dem Untergrund vorgesehen ist.

Sie werden zur Fixierung am Maschinenfuß in die Befestigungsbohrungen der Flansche eingeschnappt. Kleine Noppen an der Unterseite der Gummiunterlage erhöhen die Standsicherheit.

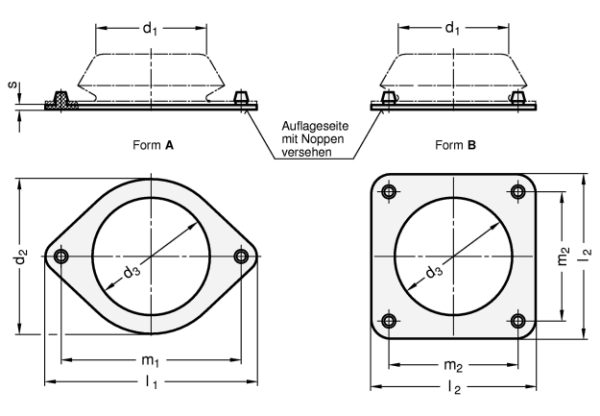

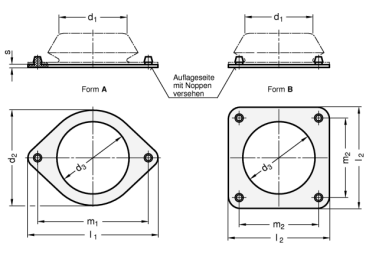

d₁ Ø Maschinenfuß GN 148	l₁ Form A	l₂ Form B	d₂ Form A	d₃	m₁ Form A	m₂ Form B	s
60	128	-	78	65	110	-	3
90	170	-	110	90	140	-	3
113	216	168	150	120	184	132	4
126	-	184	-	150	-	150	4

Ausführung

Gummi (NBR)
Härte 68 ±5 Shore A
schwarz
ölbeständig

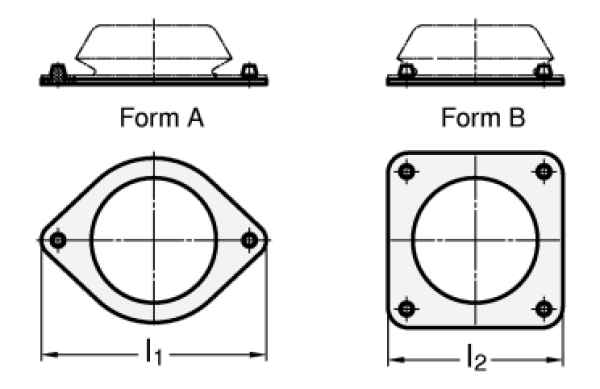

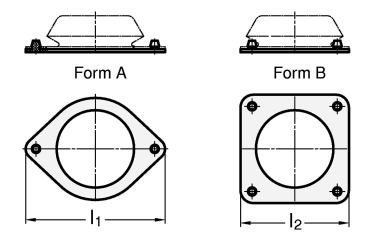

Form

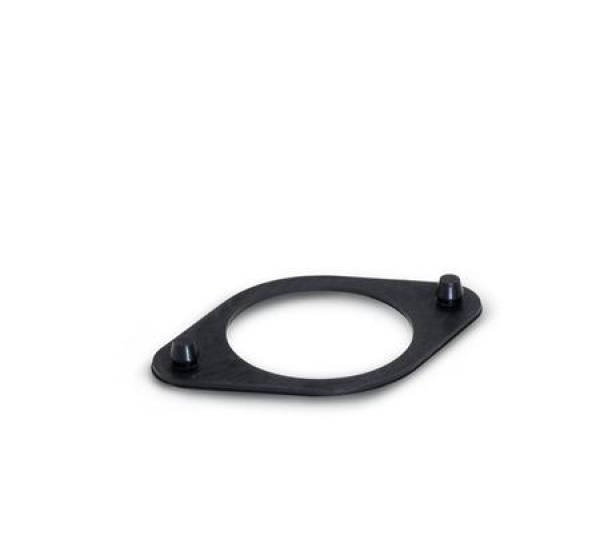

A für Zweiloch-Flansch (d1= 60/90/113)

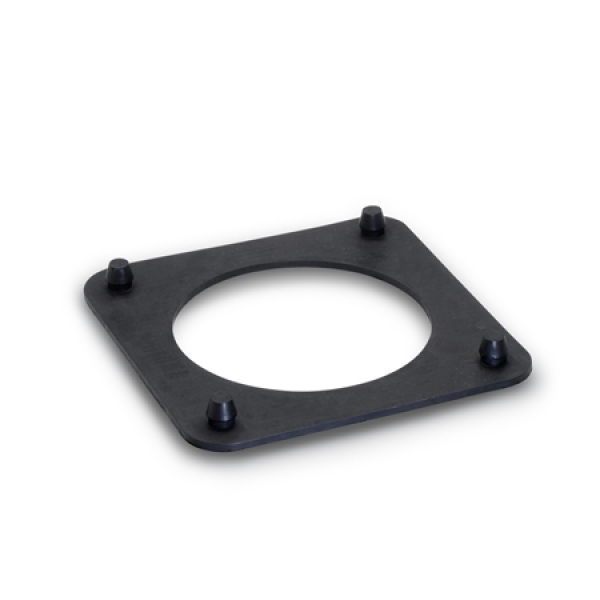

B für Vierloch-Flansch (d1=113/126)

RoHS

Artikelnummern

148.2-128-A
148.2-170-A
148.2-216-A
148.2-168-B
148.2-184-B
