GN 148 Maschinenfüße mit Schwingungsdämpfung

Art.Nr.:
Lieferzeit:: ca. 3-4 Tage (Ausland abweichend)
Lagerbestand:: Stück

d1:

d2:

Form:

Kennziffer:

Härte:

ab 37,87 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

Mit Maschinenfüßen GN 148 können insbesondere schwere Maschinen und Aggregate schwingungsisoliert aufgestellt werden.

Dies hat einen positiven Einfluss auf die Lebensdauer einer Maschine und trägt zur Lärmminderung bei.

Dabei zeichnet sich ihr Aufbau dadurch aus, dass auch Horizontalkräfte aufgenommen werden können.

Die Ausführung mit Abreißsicherung (Kennziffer 2) schützt die Maschinenfüße vor der Zerstörung durch Abreißen bei Überlastung durch Zug.

Die Angaben über die Belastbarkeit sind unverbindliche Richtwerte unter Ausschluss jeglicher Haftung. Sie stellen generell keine Beschaffenheitszusage dar. Ob ein Produkt für den jeweiligen Einsatz geeignet ist, muss in jedem Einzelfall vom Anwender ermittelt werden.

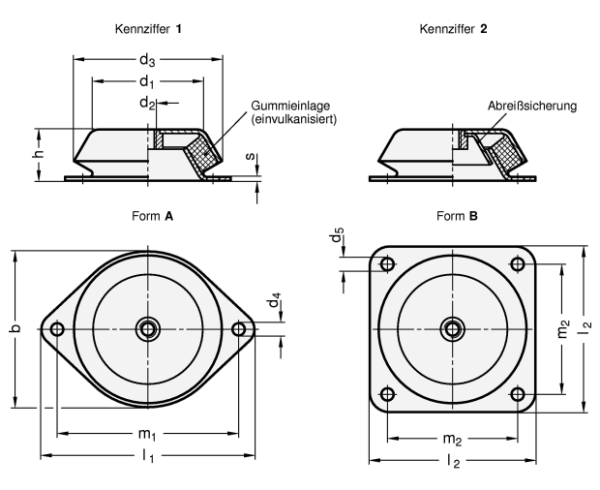

d₁	d₂	d₃	d₄ Form A	d₅ Form B	h	s	b Form A	l₁ Form A	l₂ Form B	m₁ Form A	m₂ Form B
60	M 10	78	9	-	30	2	78	128	-	110	-
90	M 12	106	13	-	39	3	110	170	-	140	-
113	M 16	150	12,5	12,5	52	4	150	216	168	184	132
126	M 20	177	-	13	63	4	-	-	184	-	150

Ausführung

Schwingungsdämpfendes Element
Naturkautschuk (NR)
aufvulkanisiert
temperaturbeständig bis 80 °C
Härte Shore A ±5

weich 43
mittel 57
hart 68

Stahlblech
verzinkt, blau passiviert

Gewindebuchse
Stahl
verzinkt, blau passiviert

Form

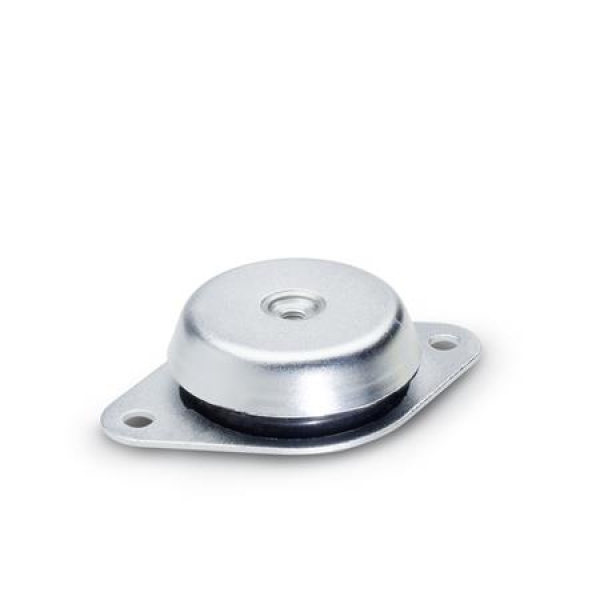

A mit Zweiloch-Flansch (d1=60 / 90 / 113)

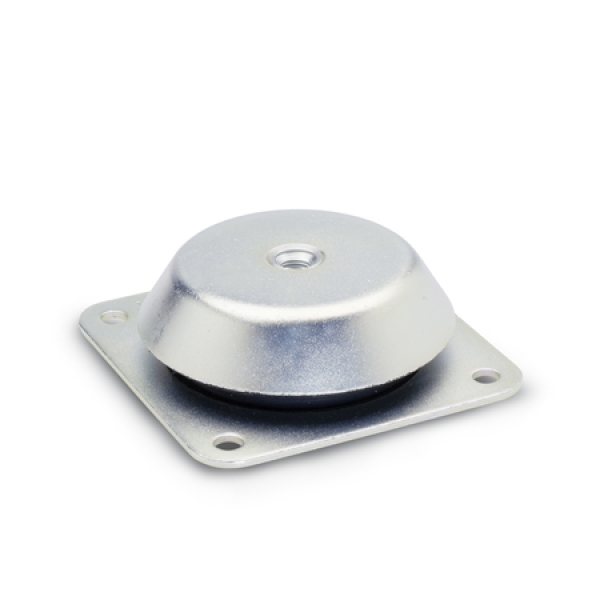

B mit Vierloch-Flansch (d1=113 / 126)

Kennziffer
1 ohne Abreißsicherung
2 mit Abreißsicherung

RoHS

Zubehör
Gummiunterlagen GN 148.2

Artikelnummern

148-60-M10-A-1-43
148-60-M10-A-2-43
148-60-M10-A-1-57
148-60-M10-A-2-57
148-60-M10-A-1-68
148-60-M10-A-2-68
148-90-M12-A-1-43
148-90-M12-A-2-43
148-90-M12-A-1-57
148-90-M12-A-2-57
148-90-M12-A-1-68
148-90-M12-A-2-68
148-113-M16-A-1-43
148-113-M16-A-2-43
148-113-M16-B-1-43
148-113-M16-B-2-43
148-113-M16-A-1-57
148-113-M16-A-2-57
148-113-M16-B-1-57
148-113-M16-B-2-57
148-113-M16-A-1-68
148-113-M16-A-2-68
148-113-M16-B-1-68
148-113-M16-B-2-68
148-126-M20-B-1-43
148-126-M20-B-2-43
148-126-M20-B-1-57
148-126-M20-B-2-57
148-126-M20-B-1-68
148-126-M20-B-2-68
