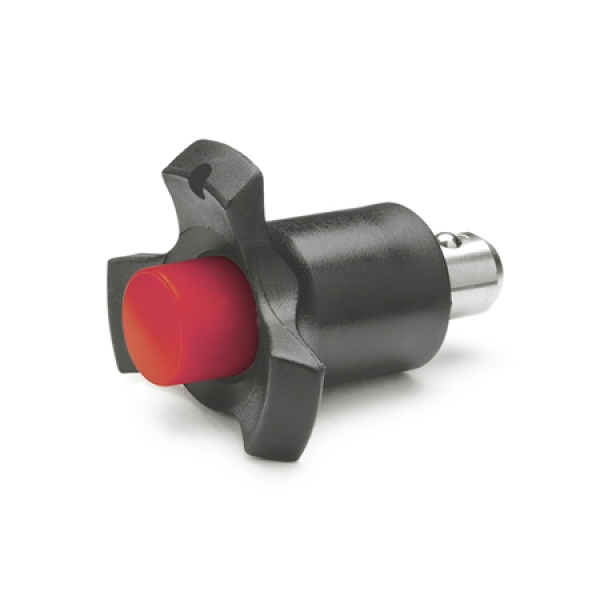

Kugelspannbolzen GN 113.1 werden zum schnellen Fixieren und gleichzeitigen, spielfreien Verbinden von dünnwandigen Teilen eingesetzt, insbesondere wenn häufiges Verbinden und Lösen erforderlich ist. Ein typischer Anwendungsfall ist das Fixieren und Spannen von Blechen zur Schweißbearbeitung.
Durch Drücken des gefederten Druckbolzens verschiebt sich der Bolzen um den Spannweg l2 und entriegelt gleichzeitig die beiden Kugeln.

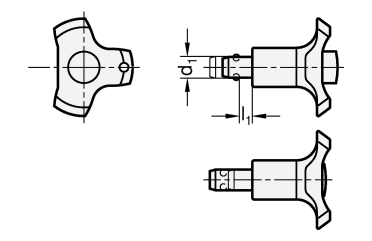

d1
-0,04/-0,08 |
l1 (5mm Hub)
max. |
min. |
d2 |
d3 |
d4 |
l2 |
l3 |
Aufnahme-
bohrung H11 |
Spannkraft
max. in N ≈ |
| 6 |
5 |
0 |
7 |
38 |
17,5 |
5 |
30 |
6 |
16 |
| 6 |
10 |
5 |
7 |
38 |
17,5 |
5 |
30 |
6 |
18 |
| 8 |
5 |
0 |
9,5 |
38 |
17,5 |
6,5 |
30 |
8 |
16 |
| 8 |
10 |
5 |
9,5 |
38 |
17,5 |
6,5 |
30 |
8 |
18 |
| 10 |
5 |
0 |
12 |
47 |
23 |
8,7 |
36 |
10 |
21 |
| 10 |
10 |
5 |
12 |
47 |
23 |
8,7 |
36 |
10 |
23 |
| 12 |
5 |
0 |
14 |
47 |
23 |
9,4 |
36 |
12 |
21 |
| 12 |
10 |
5 |
14 |
47 |
23 |
9,4 |
36 |
12 |
23 |
