GN 702 Sperrriegel mit 4 Raststellungen
Sperrriegel GN 702 eignen sich besonders für leichte Anwendungen, wie z. B. das Zuhalten von Schubfächern, bei denen keine dynamische Belastung auftritt.
Für die Sperrriegel der Form C ist zur Montage eine Bohrung gemäß Skizze in die Anschraubfläche einzubringen.
Diese wird in der Serienfertigung üblicherweise durch Stanzen oder Lasern erzeugt.
Für Kleinserien und Stahlblech bis 2 mm Dicke bietet sich der Blechlocher GN 123 an.
Desweiteren kann die Montagebohrung durch Bohren / Fräsen realisiert werden.
| d | r | b | l1 ≈ | l2 | l3 min. |
l4 |
|---|---|---|---|---|---|---|
| 17 | 40 | 10 | 5,5 | 16,5 | 21,5 | 11 |
| 17 | 55 | 10 | 5,5 | 16,5 | 21,5 | 11 |
Riegel
Zink-Druckguss
kunststoffbeschichtet
schwarz, RAL 9005, strukturmatt SW

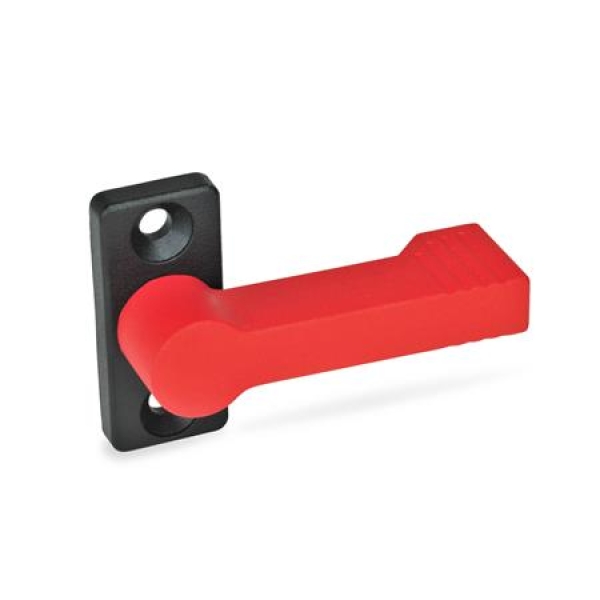

rot, RAL 3000, strukturmatt RS

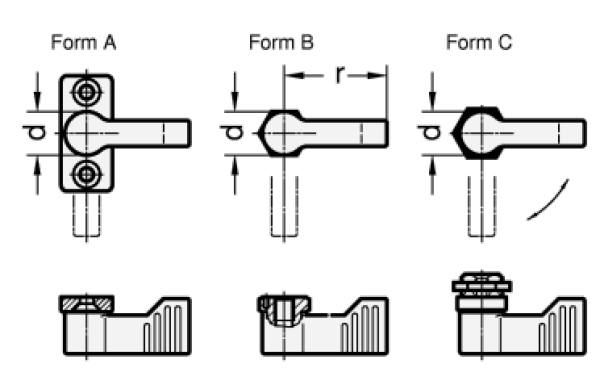

Form

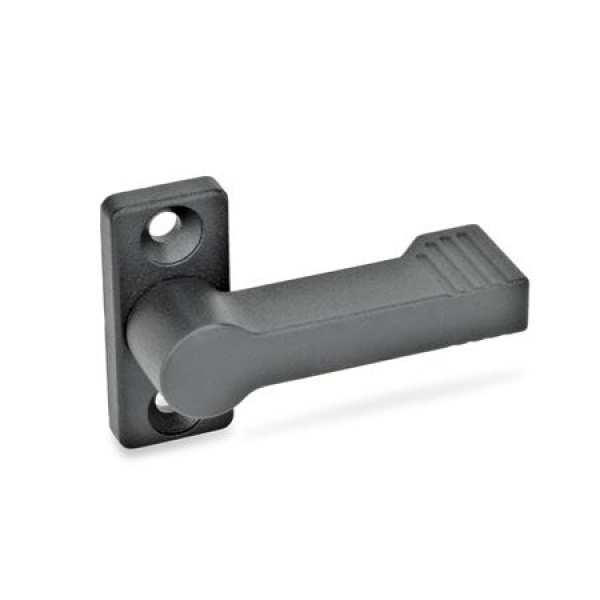

A mit Anschraubflansch

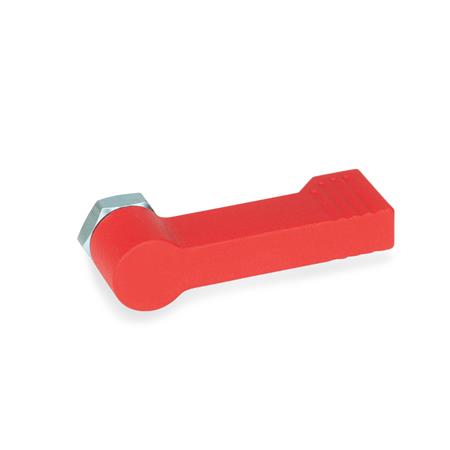

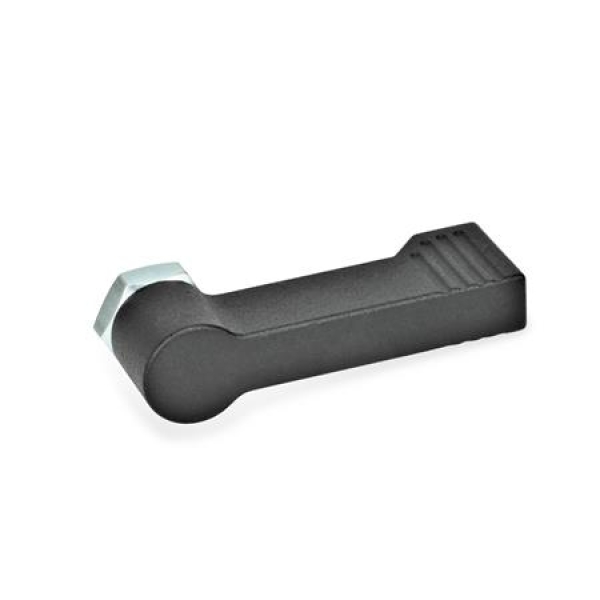

B mit Innengewinde

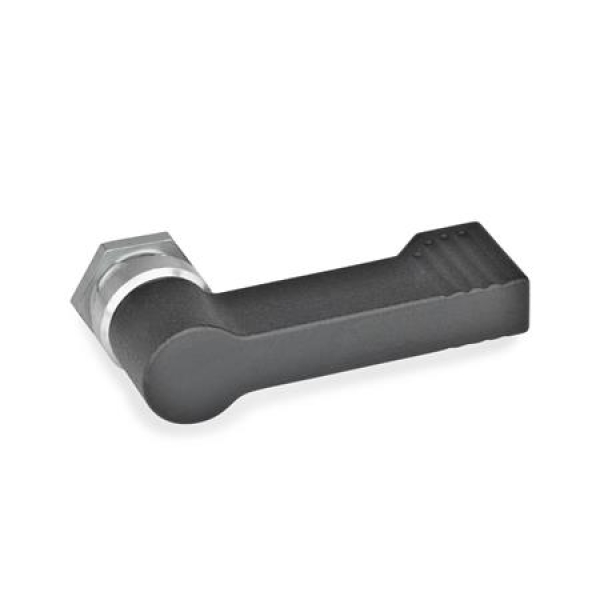

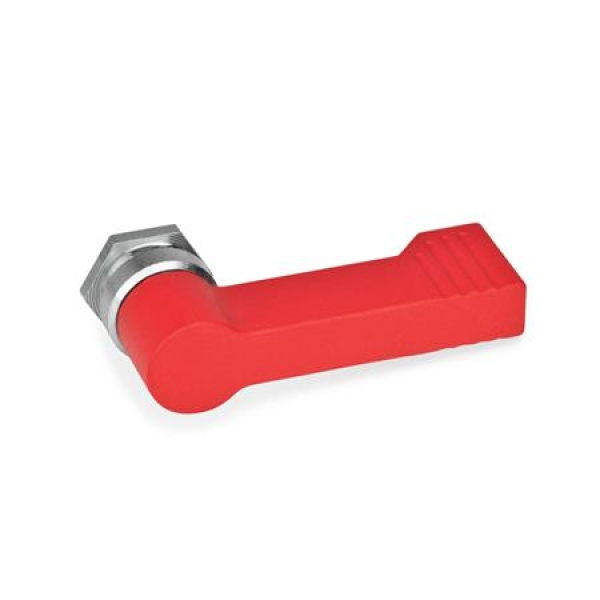

C mit Außengewinde
Rastmechanik Form A
Zink-Druckguss / Kunststoff
Form B / Form C
Stahl / Kunststoff
Stahlteile verzinkt, blau passiviert
Anschraubflansch
Zink-Druckguss
kunststoffbeschichtet
schwarz, matt
Zink-Druckguss
kunststoffbeschichtet
schwarz, RAL 9005, strukturmatt SW
rot, RAL 3000, strukturmatt RS
Form
A mit Anschraubflansch
B mit Innengewinde
C mit Außengewinde
Rastmechanik Form A
Zink-Druckguss / Kunststoff
Form B / Form C
Stahl / Kunststoff
Stahlteile verzinkt, blau passiviert
Anschraubflansch
Zink-Druckguss
kunststoffbeschichtet
schwarz, matt
RoHS
702-17-40-A-SW
702-17-40-B-SW
702-17-40-C-SW
702-17-40-A-RS
702-17-40-B-RS
702-17-40-C-RS
702-17-55-A-SW
702-17-55-B-SW
702-17-55-C-SW
702-17-55-A-RS
702-17-55-B-RS
702-17-55-C-RS
