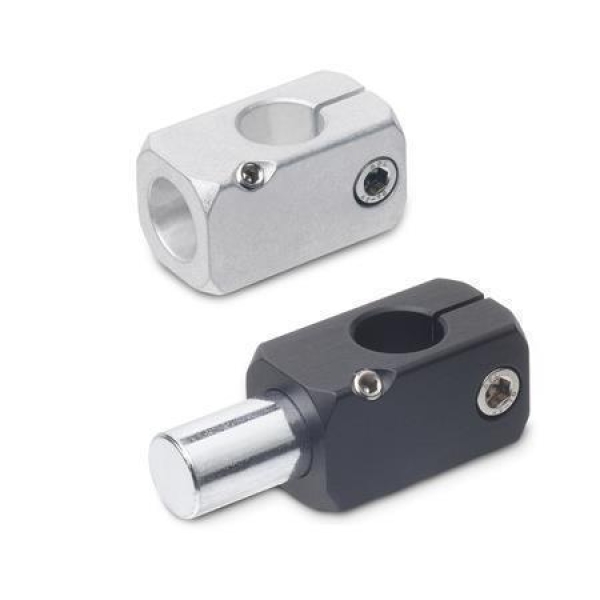

Die T-Klemmhalter GN 476 (Form W) dienen als Alternative zu Kreuz-Klemmhaltern GN 475, wenn hohe Winkelkräfte gefordert werden.
Die Klemmschraube am Klenmmgewinde d4 ist in der Standardausführung eine Zylinderschraube mit Innensechskant DIN 912. Sie kann durch einen verstellbaren Klemmhebel GN 511 ersetzt werden (Bestellbezeichnung siehe Maßtabelle).

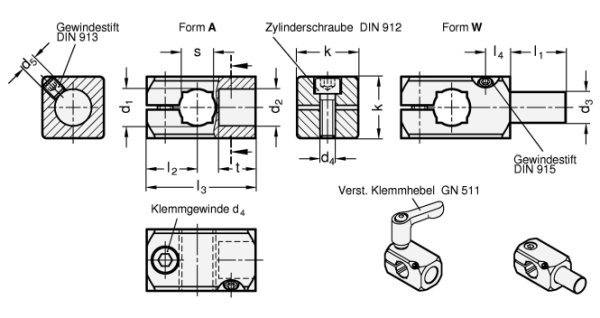

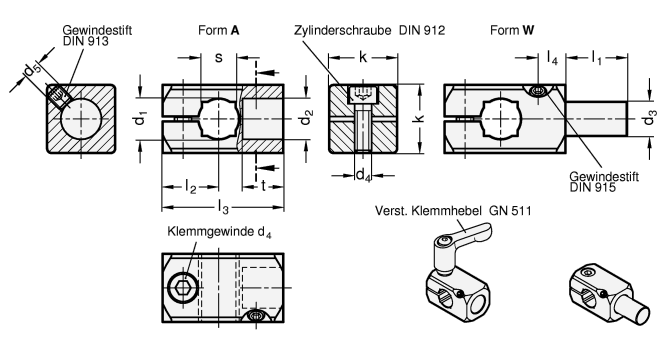

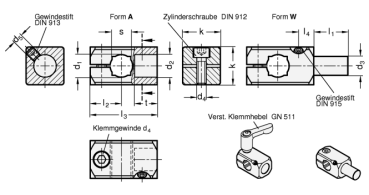

d1
Bohrung B
für
Wellentol. h11 |
d2
Form A |
d3
Form W |
k |
d4
Klemm-
gewinde |
d5 |
l1 |
l2 |
l3 |
l4 |
t |
s
Vierkant V |
Klemmhebel für d4 |
| B 8 |
B 8 |
8 |
16 |
M 4 |
M 4 |
16 |
13 |
26 |
5,5 |
8 |
- |
GN 511-M4-16 |
| B 10 |
B 10 |
10 |
20 |
M 5 |
M 5 |
17 |
15,5 |
31,5 |
7 |
10 |
8 |
GN 511-M5-20 |
| B 12 |
B 12 |
12 |
20 |
M 5 |
M 5 |
19 |
16,5 |
35,5 |
8 |
12 |
10 |
GN 511-M5-20 |
| B 15 |
B 15 |
15 |
25 |
M 6 |
M 6 |
21 |
20 |
43,5 |
10 |
15 |
12 |
GN 511-M6-25 |
| B 16 |
B 16 |
16 |
25 |
M 6 |
M 6 |
24 |
20 |
45 |
11 |
16 |
- |
GN 511-M6-25 |
| B 20 |
B 20 |
20 |
30 |
M 6 |
M 6 |
26 |
22 |
51 |
12 |
18 |
16 |
GN 511-M6-30 |
