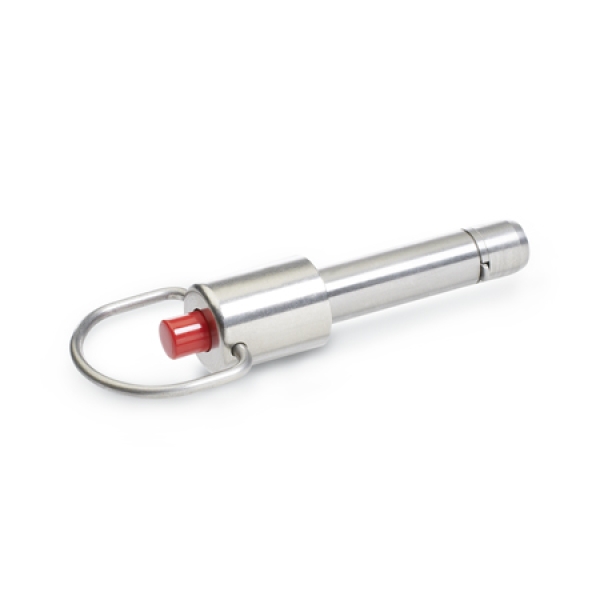

Edelstahl-Steckbolzen mit Axialsicherung GN 214.3 werden zum schnellen Fixieren, Verbinden und Sichern verschiedener Bauelemente eingesetzt. Eine typische Anwendung sind Lagerbolzen, die häufig montiert und wieder demontiert werden müssen.

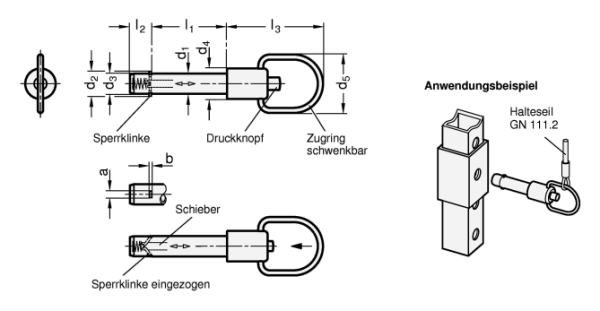

Die rechteckigen Sperrklinken aus Edelstahl-Blech halten den Steckbolzen axial in der Bohrung. Mit dem Druckknopf werden diese eingezogen und nach dem Loslassen stellt die Druckfeder sie wieder in die Sperrstellung zurück.
Die Ausführung mit schwenkbarem Zugring erleichtert die Anwendung bei engen Platzverhältnissen.
Die in der Tabelle angegebenen Werte für die Belastbarkeit bei Scherbeanspruchung sind theoretisch ermittelte Richtwerte. Sie sind unverbindlich unter Ausschluss jeglicher Haftung. Sie stellen generell keine Beschaffenheitszusage dar. Ob ein Produkt für den jeweiligen Einsatz geeignet ist, muss in jedem Einzelfall vom Anwender ermittelt werden.

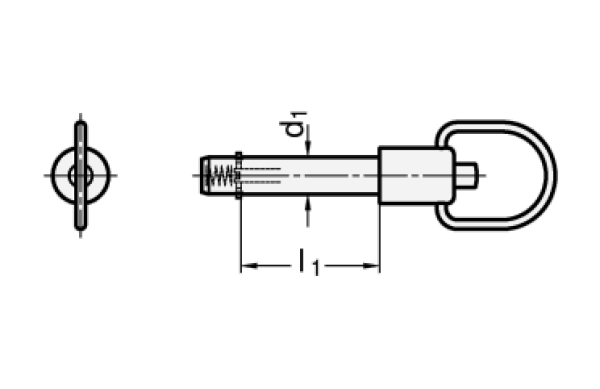

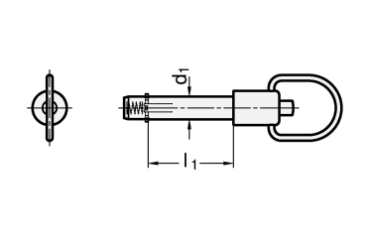

| d1 -0,1 |
l1 +0,4
Kleinstmaß |
a |
b |
d2 |
d3 |
d4 |
d5 |
l2 |
l3 |
Belast-
barkeit in kN ≈
(zweischnittige
Scherbeanspruchung)
Hinweis beachten |
| 6 |
10 |
12 |
16 |
20 |
25 |
30 |
35 |
40 |
45 |
50 |
2,3 |
0,5 |
7,5 +0,5 |
5,9 |
12 |
23 |
7 |
38 |
17 |
| 8 |
16 |
20 |
25 |
30 |
35 |
40 |
45 |
50 |
- |
- |
2,8 |
0,6 |
10 +0,5 |
7,9 |
12 |
23 |
8,4 |
38 |
35 |
| 10 |
20 |
25 |
30 |
35 |
40 |
45 |
50 |
60 |
- |
- |
3,3 |
1 |
12 +1 |
9,9 |
16 |
28 |
9,8 |
42 |
47 |
| 12 |
25 |
30 |
35 |
40 |
45 |
50 |
60 |
70 |
80 |
- |
3,8 |
1 |
14 +1 |
11,9 |
16 |
28 |
11,3 |
42 |
75 |
| 16 |
30 |
35 |
40 |
45 |
50 |
60 |
70 |
80 |
- |
- |
4,8 |
1,2 |
19 +1 |
15,9 |
20 |
32 |
14,2 |
46,5 |
138 |
