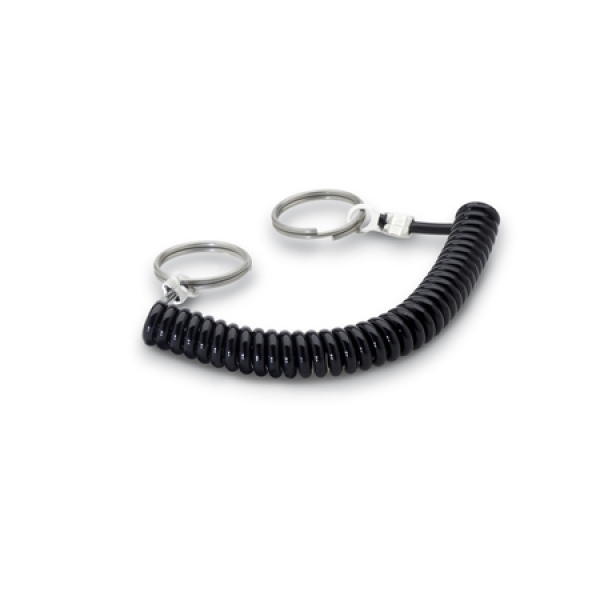

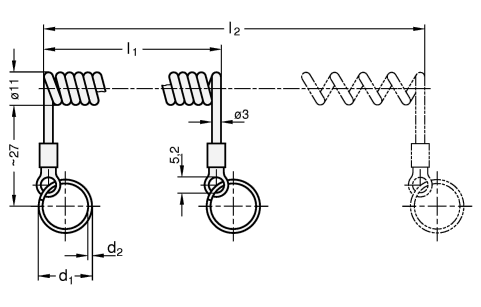

Spiral-Halteseile GN 111.4 werden in Verbindung mit leichgewichtigen Teilen wie z.B. Kugelsperr- und Steckbolzen eingesetzt.
Dabei zeichnen sie sich durch eine große "Nutzlänge" aus.
Die Schlüsselringe werden montiert geliefert, beide Ringe haben denselben Ø d1.
Die Angaben über die Belastbarkeit sind Richtwerte unter Ausschluss jeglicher Haftung.
geeignet für Kugelsperr- und Steckbolzen
* GN 113.1, GN 124
Ø 6, Ø 8
** GN 124
Ø 10, Ø 12
und
GN 113.3, GN 113.4,
GN 113.5, GN 113.6,
GN 113.7, GN 113.8,
GN 114.2,
GN 114.3,
GN 114.6,
GN 214.2,
GN 214.3,
GN 214.6
alle Ø

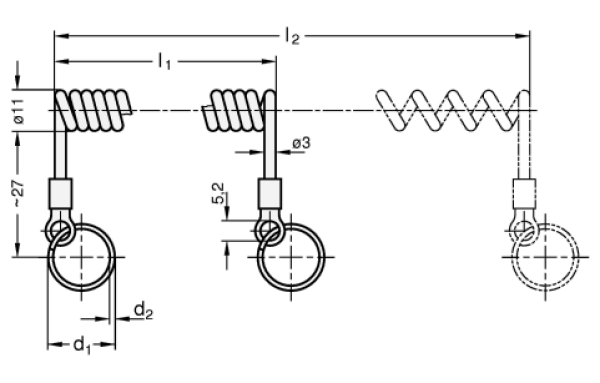

| l1 ±3 |
d1 |
l2 max. ≈ |
d2 |
Statische Belastbarkeit in N ≈
mit Schlüsselring |
ohne Schlüsselring |
| 50 |
14* |
250 |
1 |
50 |
60 |
| 50 |
18** |
250 |
1,3 |
60 |
60 |
| 50 |
24 |
250 |
1,5 |
60 |
60 |
| 100 |
14* |
500 |
1 |
50 |
60 |
| 100 |
18** |
500 |
1,3 |
60 |
60 |
| 100 |
24 |
500 |
1,5 |
60 |
60 |
| 200 |
14* |
1000 |
1 |
50 |
60 |
| 200 |
18** |
1000 |
1,3 |
60 |
60 |
| 200 |
24 |
1000 |
1,5 |
60 |
60 |
