GN 113.3/ GN 113.4 Kugelsperrbolzen aus Edelstahl 1.4305 oder 1.4542

Art.Nr.:
Lieferzeit:: ca. 3-4 Tage (Ausland abweichend)
Lagerbestand:: Stück

d1:

l1:

Werkstoff:

ab 17,39 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

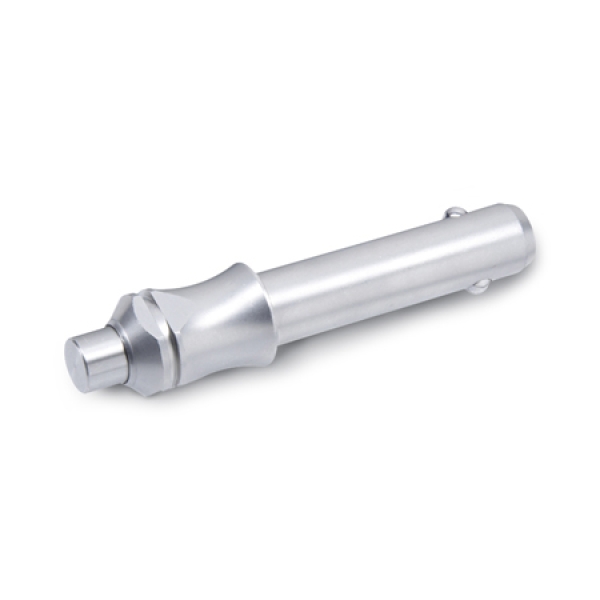

Edelstahl-Kugelsperrbolzen GN 113.3 werden zum schnellen Fixieren, Verbinden und Sichern verschiedener Bauelemente eingesetzt. Eine typische Anwendung sind Lagerbolzen, die häufig montiert und wieder demontiert werden müssen.

Durch das Drücken des gefederten Druckbolzens werden die beiden Kugeln entriegelt und beim Loslassen wieder verriegelt.

Kugelsperrbolzen GN 113.3 zeichnen sich durch eine kompakte, preisgünstige Bauweise aus. Die Öse wird unmontiert mitgeliefert.

Die Angaben über die Blastbarkeit sind theoretisch ermittelte Richtwerte unter Ausschluss jeglicher Haftung. Sie stellen generell keine Beschaffenheitszusage dar. Ob ein Produkt für den jeweiligen Einsatz geeignet ist, muss in jedem Einzelfall vom Anwender ermittelt werden.

Edelstahl-Kugelsperrbolzen GN 113.4 werden zum schnellen Fixieren, Verbinden und Sichern von Einzelteilen oder Werkstücken eingesetzt. Eine typische Anwendung sind Lagerbolzen, die häufig montiert und wieder demontiert werden müssen. Durch das Drücken des gefederten Druckbolzens werden die beiden Kugeln entriegelt und beim Loslassen wieder verriegelt.

Kugelsperrbolzen 113.4 zeichnen sich durch eine kompakte, preisgünstige Bauweise aus. Die Öse wird unmontiert mitgeliefert.

Kugelsperrbolzen GN 113.4 sind extrem belastbar. Der Bolzen ist aus hochfestem, gehärtetem und verschleißfestem Werkstoff.

Die Angaben über die Belastbarkeit sind theoretisch ermittelte Richtwerte unter Ausschluss jeglicher Haftung. Sie stellen generell keine Beschaffenheitszusage dar. Ob ein Produkt für den jeweiligen Einsatz geeignet ist, muss in jedem Einzelfall vom Anwender ermittelt werden.

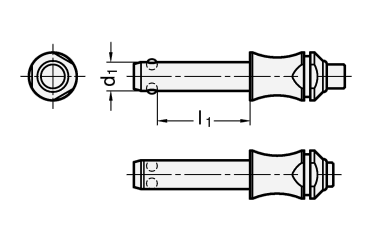

d₁ -0.04/-0.08	l₁ +0,6															d₂	d₃	l₂ ±1	l₃ +0,2	Aufnahme- bohrung H11	Belastbarkeit in kN ≈ zweischnittige Scherfestigkeit nach DIN 50141 (Bruchkraft)
5	10	15	20	25	30	35	40	45	50	60	70	80	-	-	-	5,5	10	6	22	5	24
6	10	15	20	25	30	35	40	45	50	60	70	80	-	-	-	7	10	7	22	6	35
8	10	15	20	25	30	35	40	45	50	60	70	80	90	100	-	9,5	14	8,2	27	8	63
10	15	20	25	30	35	40	45	50	60	70	80	90	100	110	120	12	14	9,6	27	10	100
12	20	25	30	35	40	45	50	60	70	80	90	100	110	120	-	14,5	20	10,6	32	12	144
16	30	35	40	45	50	60	70	80	90	100	110	120	130	140	150	19	20	14	32	16	257
20	50	60	70	80	90	100	110	120	130	140	150	-	-	-	-	25	28	20,5	39	20	403
25	50	60	70	80	90	100	110	120	130	140	150	-	-	-	-	30,8	28	22	39	25	631

Ausführung

Edelstahl
nichtrostend, 1.4305

Kugeln
Edelstahl
nichtrostend, 1.3541

Druckfeder
Edelstahl
nichtrostend, 1.4568

temperaturbeständig bis 250 °C

Edelstahl
nichtrostend, 1.4542
ausscheidungsgehärtet

Kugeln
Edelstahl
nichtrostend, 1.3541

Druckfeder
Edelstahl
nichtrostend, 1.4568

temperaturbeständig bis 250 °C

RoHS

Zubehör:
Kugelketten GN 111 / GN 111.5
Halteseile mit Ringen/Laschen GN 111.2
Halteseile mit Laschen/Ösen GN 111.2
Spiral-Halteseile GN 111.4

Artikelnummern

113.3-5-10
113.3-5-15
113.3-5-20
113.3-5-25
113.3-5-30
113.3-6-10
113.3-6-15
113.3-6-20
113.3-6-25
113.3-6-30
113.3-6-35
113.3-6-40
113.3-6-45
113.3-6-50
113.3-8-20
113.3-8-25
113.3-8-30
113.3-8-35
113.3-8-40
113.3-8-45
113.3-8-50
113.3-10-20
113.3-10-25
113.3-10-30
113.3-10-35
113.3-10-40
113.3-10-45
113.3-10-50
113.3-10-60
113.3-12-25
113.3-12-30
113.3-12-35
113.3-12-40
113.3-12-45
113.3-12-50
113.3-12-60
113.3-12-70
113.3-12-80
113.3-16-30
113.3-16-35
113.3-16-40
113.3-16-45
113.3-16-50
113.3-16-60
113.3-16-70
113.3-16-80
113.3-20-60
113.3-20-80
113.3-20-100
113.3-20-120
113.4-5-10
113.4-5-15
113.4-5-20
113.4-5-25
113.4-5-30
113.4-6-10
113.4-6-15
113.4-6-20
113.4-6-25
113.4-6-30
113.4-6-35
113.4-6-40
113.4-6-45
113.4-6-50
113.4-8-20
113.4-8-25
113.4-8-30
113.4-8-35
113.4-8-40
113.4-8-45
113.4-8-50
113.4-10-20
113.4-10-25
113.4-10-30
113.4-10-35
113.4-10-40
113.4-10-45
113.4-10-50
113.4-10-60
113.4-12-25
113.4-12-30
113.4-12-35
113.4-12-40
113.4-12-45
113.4-12-50
113.4-12-60
113.4-12-70
113.4-12-80
113.4-16-30
113.4-16-35
113.4-16-40
113.4-16-45
113.4-16-50
113.4-16-60
113.4-16-70
113.4-16-80
113.4-20-60
113.4-20-80
113.4-20-100
113.4-20-120
