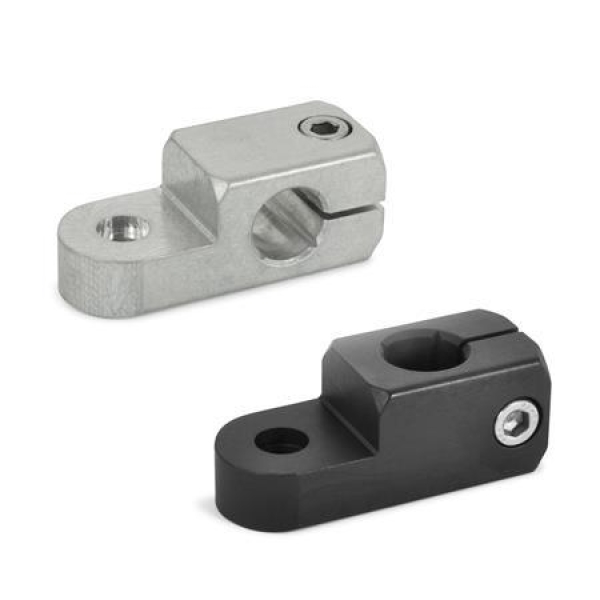

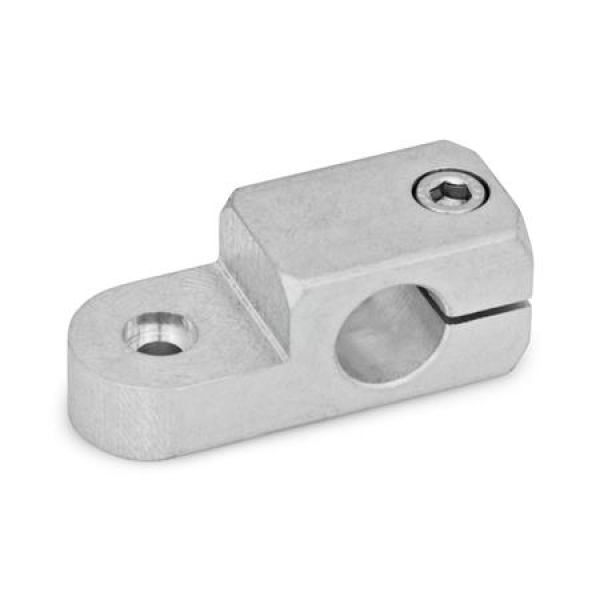

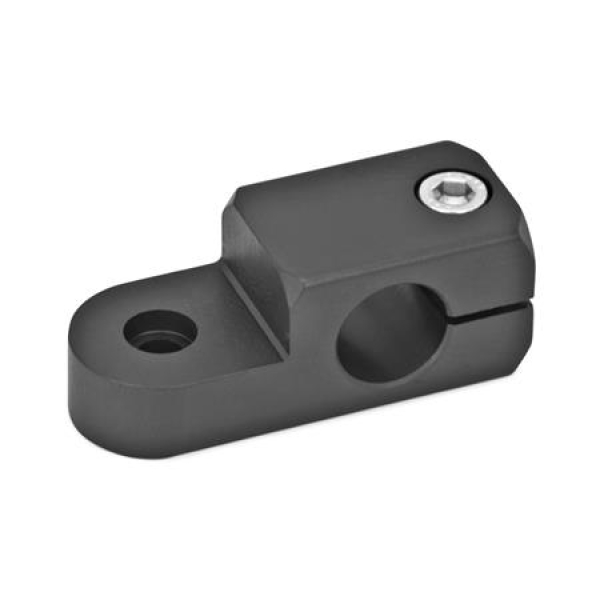

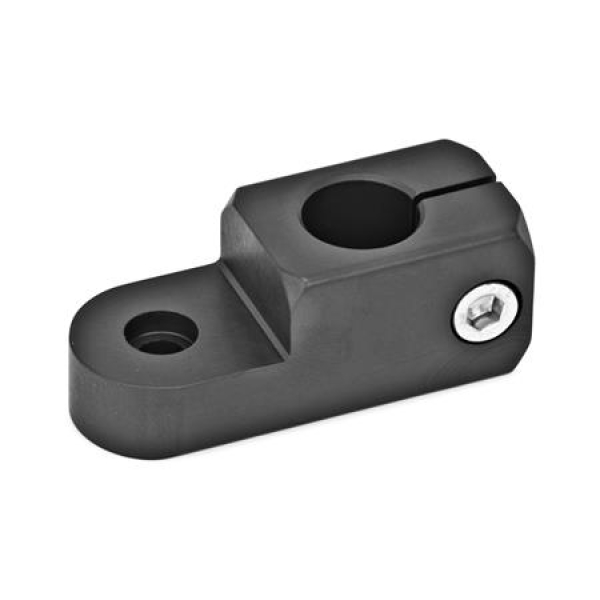

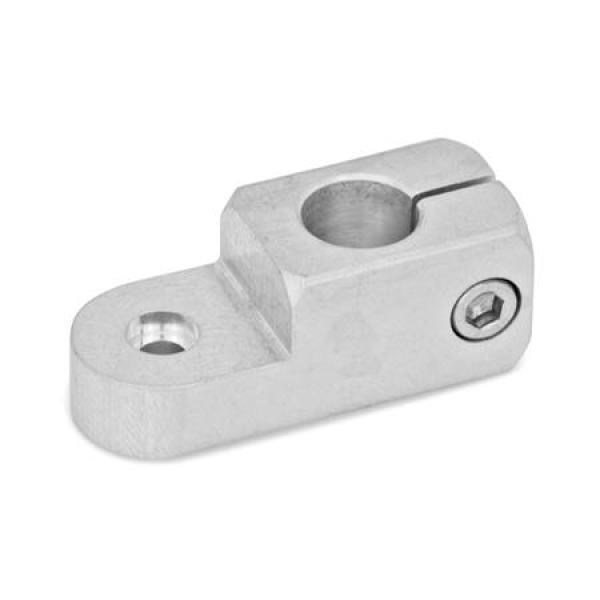

Laschen-Klemmhalter GN 482 lassen sich mit T-Laschen-Klemmhalter
GN 483 sowie Anbau-Laschen-Klemmhalter
GN 484 mit gleichen k-Maßen zu Gelenk-Klemmhaltern kombinieren. Dazu stehen Laschengelenksets
GN 511.1 mit Schraube (Form S) und verstellbarem Klemmhebel (Form K) zur Verfügung.
Darüber hinaus kann die Klemmschraube d4, die in der Standardausführung eine Zylinderschraube mit Innensechskant DIN 912 ist, durch ein Klemmhebelset
GN 511 ersetzt werden.
Die Bestellbezeichnung ist jeweils der Maßtabelle zu entnehmen.

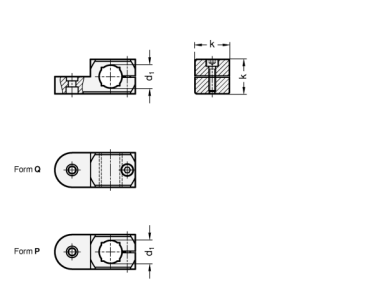

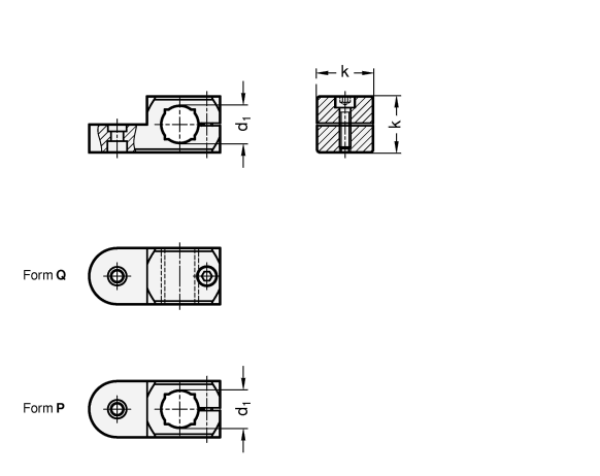

d1
Bohrung B
für
Wellentol. h11 |
k |
d2 |
d3
Gelenk-
bohrung |
d4
Klemm-
gewinde |
l1 |
l2 |
l3 |
m |
l4 |
s
Vierkant V |
Laschengelenkset für d3
Form S / K
(Laschengelenk) |
|
Klemmhebelset
für d4
(Klemmbohrung) |
| B 8 |
16 |
7 |
4,5 |
M 4 |
40 |
32 |
23 |
18,5 |
8 |
- |
GN 511.1-M4-16-S |
GN 511.1-M4-16-K |
GN 511.1-M4-16 |
| B 10 |
20 |
8,5 |
5,5 |
M 5 |
50 |
40 |
29 |
23 |
10 |
8 |
GN 511.1-M5-20-S |
GN 511.1-M5-20-K |
GN 511.1-M5-20 |
| B 12 |
20 |
8,5 |
5,5 |
M 5 |
50 |
40 |
29 |
23 |
10 |
10 |
GN 511.1-M5-20-S |
GN 511.1-M5-20-K |
GN 511.1-M5-20 |
| B 15 |
25 |
10 |
6,5 |
M 6 |
62 |
49,5 |
36 |
29 |
12,5 |
12 |
GN 511.1-M6-25-S |
GN 511.1-M6-25-K |
GN 511.1-M6-25 |
| B 16 |
25 |
10 |
6,5 |
M 6 |
62 |
49,5 |
36 |
29 |
12,5 |
- |
GN 511.1-M6-25-S |
GN 511.1-M6-25-K |
GN 511.1-M5-25 |
| B 20 |
30 |
10 |
6,5 |
M 6 |
70 |
55 |
39 |
33,5 |
15 |
16 |
GN 511.1-M6-30-S |
GN 511.1-M6-30-K |
GN 511.1-M6-30 |
