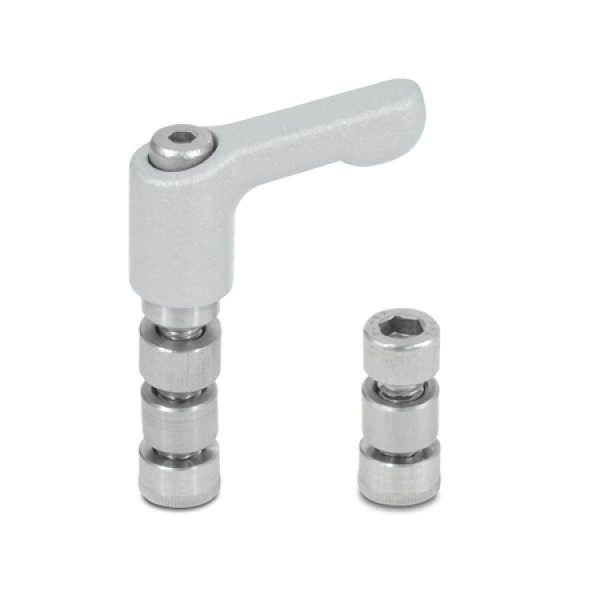

Mit Laschengelenksets GN 511.1 lassen sich Laschen-Klemmhalter GN 482, T-Laschen-Klemmhalter GN 483 sowie Anbau-Laschen-Klemmhalter GN 484 mit gleichen k-Maßen zu Gelenk-Klemmhaltern kombinieren.

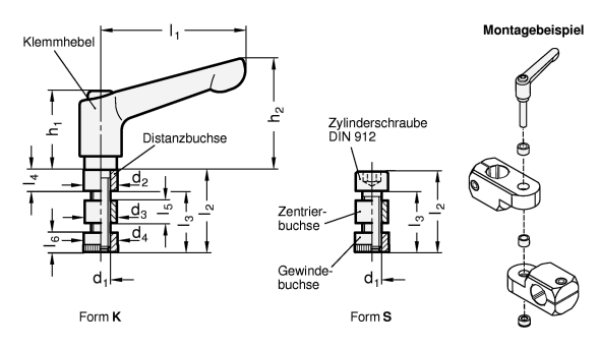

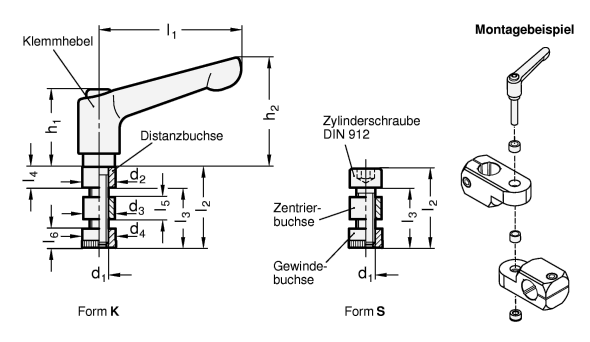

Die Zentrierbuchse positioniert und lagert die Laschen-Klemmhalter zueinander. Die gerändelte Gewindebuchse wird bei der Montage durch die Klemmschraube selbst oder durch Einpressen in einen der beiden Laschen-Klemmhalter eingebracht und dient dann zum Klemmen der Gelenkstelle.
In den Maßtabellen der jeweiligen Laschen-Klemmhalter sind die passenden Laschengelenksets angegeben.

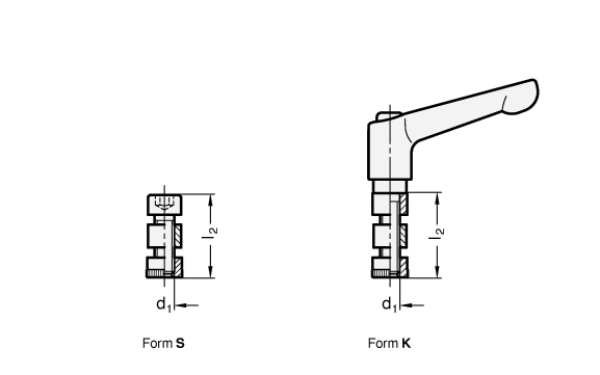

| d1 |
l2 |
d2 |
d3 |
d4 |
l1 |
l3 |
l4 |
l5 |
l6 |
h1 |
h2 |
Laschen-Klemmhalter
k-Maß |
| M 4 |
16 |
7,5 |
6,9 |
7,5 |
22 |
11,5 |
4,5 |
4 |
4 |
18,5 |
23 |
16 |
| M 5 |
20 |
9 |
8,4 |
9 |
30 |
14 |
6 |
5 |
5 |
24,5 |
30,5 |
20 |
| M 6 |
25 |
10,5 |
9,9 |
10,5 |
45 |
18,5 |
6,5 |
7 |
6 |
24,5 |
35 |
25 |
| M 6 |
30 |
10,5 |
9,9 |
10,5 |
45 |
23,5 |
6,5 |
7 |
6 |
24,5 |
35 |
30 |
