GN 484 Anbau-Laschen-Klemmhalter

Art.Nr.:
Lieferzeit:: ca. 3-4 Tage (Ausland abweichend)
Lagerbestand:: Stück

d1:

Oberfläche:

ab 7,51 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

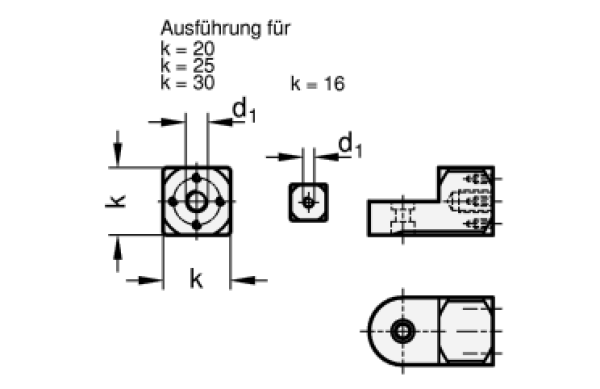

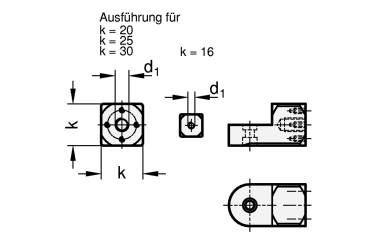

Anbau-Laschen-Klemmhalter GN 484 sind unter anderem zur Montage von Sensorhaltern GN 479 und Halteblechen GN 479.1 vorgesehen. Sie besitzen ein Zentralgewinde und ab der Größe k = 20 ein zusätzliches Bohrbild 4 x M4.

Sie lassen sich mit Laschen-Klemmhalter GN 482 sowie T-Laschen-Klemmhalter GN 483 mit gleichen k-Maßen zu Gelenk-Klemmhaltern kombinieren. Dazu stehen Laschengelenksets GN 511.1 mit Schraube Form S und verstellbarem Klemmhebel Form K zur Verfügung (Bestellbezeichnung siehe Maßtabelle).

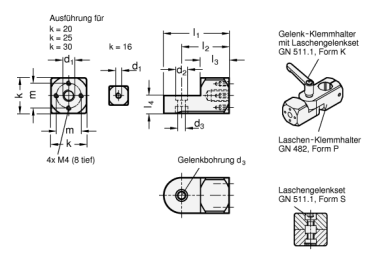

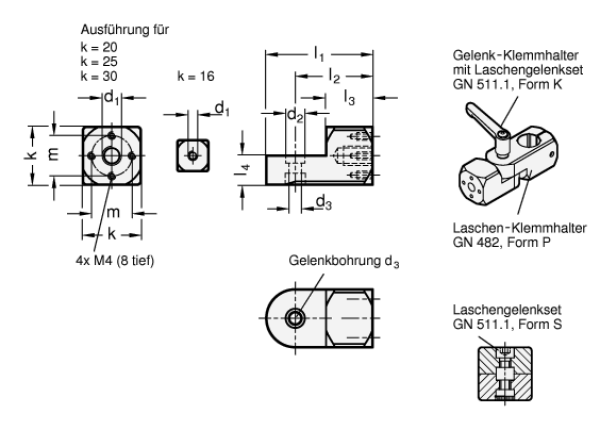

d₁			k	d₂	d₃ Gelenk- bohrung	l₁	l₂	l₃	l₄ Vierkant V	m	Laschengelenkset für d₃ Form S	Laschengelenkset für d₃ Form W
M 5	M 6	M 8	16	7	4,5	30	22	13	8	-	GN 511.1-M4-16-S	GN 511.1-M4-16-K
M 6	M 8	-	20	8,5	5,5	38	28	17	10	14	GN 511.1-M5-20-S	GN 511.1-M5-20-K
M 8	M 10	-	25	10	6,5	46	33,5	20	12,5	17	GN 511.1-M6-25-S	GN 511.1-M6-25-K
M 8	M 10	M 12	30	10	6,5	55	40	24	15	20	GN 511.1-M6-30-S	GN 511.1-M6-30-K

Ausführung

Aluminium

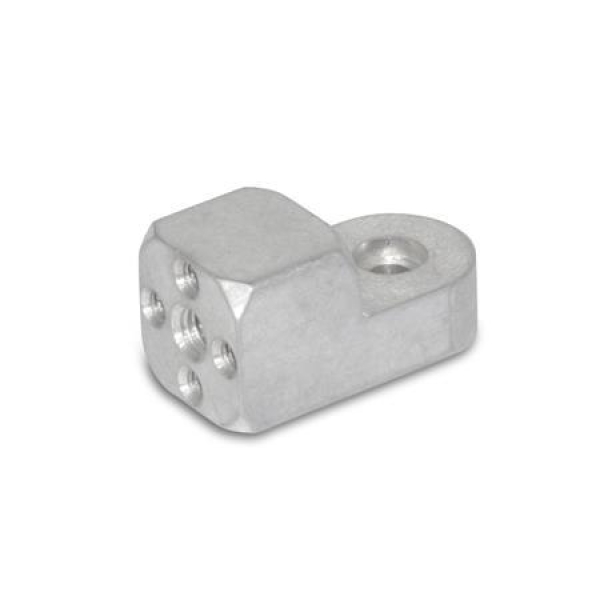

matt, gleitgeschliffen MT

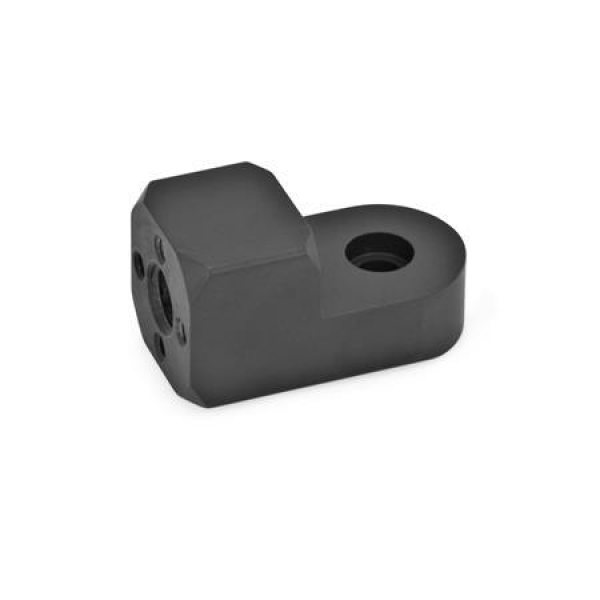

eloxiert schwarz ELS

RoHS

Artikelnummern

484-M5-16-ELS
484-M5-16-MT
484-M6-16-ELS
484-M6-16-MT
484-M8-16-ELS
484-M8-16-MT
484-M6-20-ELS
484-M6-20-MT
484-M8-20-ELS
484-M8-20-MT
484-M8-25-ELS
484-M8-25-MT
484-M10-25-ELS
484-M10-25-MT
484-M8-30-ELS
484-M8-30-MT
484-M10-30-ELS
484-M10-30-MT
484-M12-30-ELS
484-M12-30-MT
