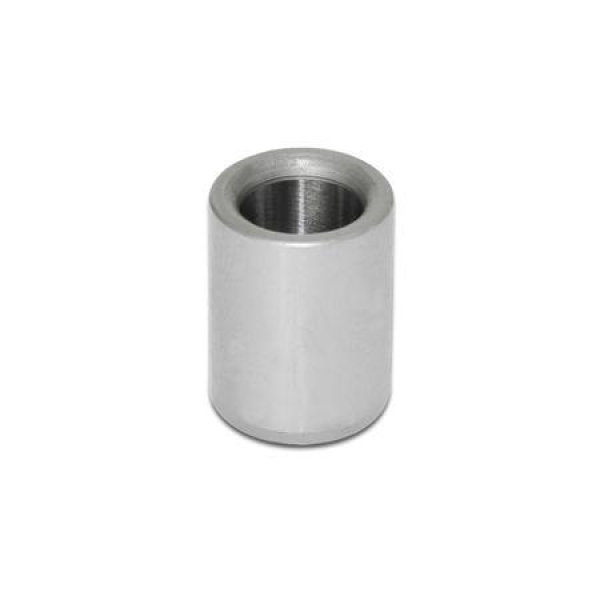

DIN 179 Positionierbuchsen (Bohrbuchsen) ohne Bund

Art.Nr.:
Lieferzeit:: ca. 3-4 Tage (Ausland abweichend)
Lagerbestand:: Stück

d1:

Form:

l1:

ab 2,46 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

Die in diesem Normblatt aufgeführten Abmessungen stellen nur eine Auswahl der (derzeit zurückgezogenen) DIN-Norm dar.

Für Positionieranwendungen empfiehlt sich die Kombination mit Positionierstiften GN 771.1.

Die Toleranz n6 des Außendurchmessers d2 gewährleistet in einer Aufnahmebohrung H7 eine einwandfreie Presspassung.

d₁ F7 ... ,0	... ,1	... ,2	... ,3	... ,4	... ,5	... ,6	... ,7	... ,8	... ,9	l₁			d₂ n6
-	-	-	-	-	-	B 0,6	B 0,7	B 0,8	-	6	-	-	3
-	-	-	-	-	-	-	-	-	B 0,9	6	9	-	3
B 1	-	-	-	-	-	-	-	-	-	6	9	-	3
-	B 1,1	B 1,2	B 1,3	B 1,4	B 1,5	B 1,6	B 1,7	B 1,8	-	6	9	-	4
-	-	-	-	-	-	-	-	-	B 1,9	6	9	-	5
B 2	B 2,1	B 2,2	B 2,3	B 2,4	B 2,5	B 2,6	-	-	-	6	9	-	5
-	-	-	-	-	-	-	B 2,7	B 2,8	B 2,9	8	12	16	6
B 3	B 3,1	B 3,2	B 3,3	-	-	-	-	-	-	8	12	16	6
-	-	-	-	B 3,4	B 3,5	B 3,6	B 3,7	B 3,8	B 3,9	8	12	16	7
B 4	-	-	-	-	-	-	-	-	-	8	12	16	7
-	B 4,1	B 4,2	B 4,3	B 4,4	B 4,5	B 4,6	B 4,7	B 4,8	B 4,9	8	12	16	8
B 5	-	-	-	-	-	-	-	-	-	8	12	16	8
-	B 5,1	B 5,2	B 5,3	B 5,4	B 5,5	B 5,6	B 5,7	B 5,8	B 5,9	10	16	20	10
B 6	-	-	-	-	-	-	-	-	-	10	16	20	10
-	B 6,1	B 6,2	B 6,3	B 6,4	B 6,5	B 6,6	B 6,7	B 6,8	B 6,9	10	16	20	12
B 7	B 7,1	B 7,2	B 7,3	B 7,4	B 7,5	B 7,6	B 7,7	B 7,8	B 7,9	10	16	20	12
B 8	-	-	-	-	-	-	-	-	-	10	16	20	12
-	B 8,1	B 8,2	B 8,3	B 8,4	B 8,5	B 8,6	B 8,7	B 8,8	B 8,9	12	20	25	15
B 9	B 9,1	B 9,2	B 9,3	B 9,4	B 9,5	B 9,6	B 9,7	B 9,8	B 9,9	12	20	25	15
B 10	-	-	-	-	-	-	-	-	-	12	20	25	15
-	B 10,1	B 10,2	B 10,3	B 10,4	B 10,5	B 10,6	B 10,7	B 10,8	B 10,9	12	20	25	18
B 11	B 11,1	B 11,2	B 11,3	B 11,4	B 11,5	B 11,6	B 11,7	B 11,8	B 11,9	12	20	25	18
B 12	-	-	-	-	-	-	-	-	-	12	20	25	18
-	B 12,1	B 12,2	B 12,3	B 12,4	B 12,5	B 12,6	B 12,7	B 12,8	B 12,9	16	28	36	22
B 13	B 13,1	B 13,2	B 13,3	B 13,4	B 13,5	B 13,6	B 13,7	B 13,8	B 13,9	16	28	36	22
B 14	B 14,1	B 14,2	B 14,3	B 14,4	B 14,5	B 14,6	B 14,7	B 14,8	B 14,9	16	28	36	22
B 15	-	-	-	-	-	-	-	-	-	16	28	36	22
-	B 15,1	-	-	-	B 15,5	-	-	-	-	16	28	36	26
B 16	B 16,1	-	-	-	B 16,5	-	-	-	-	16	28	36	26
B 17	-	-	-	-	B 17,5	-	-	-	-	16	28	36	26
B 18	-	-	-	-	-	-	-	-	-	16	28	36	26
-	-	-	-	-	B 18,5	-	-	-	-	20	36	45	30
B 19	-	-	-	-	B 19,5	-	-	-	-	20	36	45	30
B 20	-	-	-	-	B 20,5	-	-	-	-	20	36	45	30
B 21	-	-	-	-	B 21,5	-	-	-	-	20	36	45	30
B 22	-	-	-	-	-	-	-	-	-	20	36	45	30
-	-	-	-	-	B 22,5	-	-	-	-	20	36	45	35
B 23	-	-	-	-	B 23,5	-	-	-	-	20	36	45	35
B 24	-	-	-	-	B 24,5	-	-	-	-	20	36	45	35
B 25	-	-	-	-	B 25,5	-	-	-	-	20	36	45	35
B 26	-	-	-	-	-	-	-	-	-	20	36	45	35
-	-	-	-	-	B 26,5	-	-	-	-	25	45	56	42
B 27	-	-	-	-	B 27,5	-	-	-	-	25	45	56	42
B 28	-	-	-	-	B 28,5	-	-	-	-	25	45	56	42
B 29	-	-	-	-	B 29,5	-	-	-	-	25	45	56	42
B 30	-	-	-	-	-	-	-	-	-	25	45	56	42
-	-	-	-	-	B 30,5	-	-	-	-	25	45	56	48
B 31	-	-	-	-	B 31,5	-	-	-	-	25	45	56	48
B 32	-	-	-	-	B 32,5	-	-	-	-	25	45	56	48
B 33	-	-	-	-	B 33,5	-	-	-	-	25	45	56	48
B 34	-	-	-	-	B 34,5	-	-	-	-	25	45	56	48
B 35	-	-	-	-	-	-	-	-	-	25	45	56	48
B 36	-	-	-	-	-	-	-	-	-	30	56	67	55
B 37	-	-	-	-	-	-	-	-	-	30	56	67	55
B 38	-	-	-	-	-	-	-	-	-	30	56	67	55
B 39	-	-	-	-	-	-	-	-	-	30	56	67	55
B 40	-	-	-	-	-	-	-	-	-	30	56	67	55
B 41	-	-	-	-	-	-	-	-	-	30	56	67	55
B 42	-	-	-	-	-	-	-	-	-	30	56	67	55

Ausführung

Stahl
gehärtet (HRC 62 ±2)
Passmaße d₁, d₂ feinbearbeitet

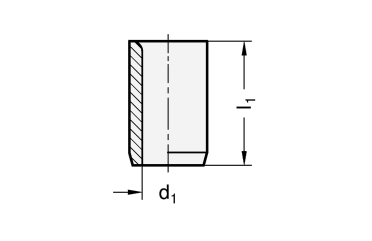

Form
A Bohrung einseitig gerundet

RoHS

Auf Anfrage:
andere Bohrungen d₁
Bohrung d₁ beidseitig gerundet (Form B)

Artikelnummern

179-B2-6-A
179-B2-9-A
179-B2,1-6-A
179-B2,1-9-A
179-B2,5-6-A
179-B2,5-9-A
179-B3-8-A
179-B3-12-A
179-B3-16-A
179-B3,1-8-A
179-B3,1-12-A
179-B3,1-16-A
179-B3,3-8-A
179-B3,3-12-A
179-B3,3-16-A
179-B3,5-8-A
179-B3,5-12-A
179-B3,5-16-A
179-B3,8-8-A
179-B3,8-12-A
179-B3,8-16-A
179-B4-8-A
179-B4-12-A
179-B4-16-A
179-B4,1-8-A
179-B4,1-12-A
179-B4,1-16-A
179-B4,2-8-A
179-B4,2-12-A
179-B4,2-16-A
179-B4,5-8-A
179-B4,5-12-A
179-B4,5-16-A
179-B4,8-8-A
179-B4,8-12-A
179-B4,8-16-A
179-B5-8-A
179-B5-12-A
179-B5-16-A
179-B5,1-10-A
179-B5,1-16-A
179-B5,1-20-A
179-B5,5-10-A
179-B5,5-16-A
179-B5,5-20-A
179-B5,8-10-A
179-B5,8-16-A
179-B5,8-20-A
179-B6-10-A
179-B6-16-A
179-B6-20-A
179-B6,1-10-A
179-B6,1-16-A
179-B6,1-20-A
179-B6,5-10-A
179-B6,5-16-A
179-B6,5-20-A
179-B6,8-10-A
179-B6,8-16-A
179-B6,8-20-A
179-B7-10-A
179-B7-16-A
179-B7-20-A
179-B7,5-10-A
179-B7,5-16-A
179-B7,5-20-A
179-B7,8-10-A
179-B7,8-16-A
179-B7,8-20-A
179-B8-10-A
179-B8-16-A
179-B8-20-A
179-B8,1-12-A
179-B8,1-20-A
179-B8,1-25-A
179-B8,5-12-A
179-B8,5-20-A
179-B8,5-25-A
179-B9-12-A
179-B9-20-A
179-B9-25-A
179-B9,5-12-A
179-B9,5-20-A
179-B9,5-25-A
179-B9,8-12-A
179-B9,8-20-A
179-B9,8-25-A
179-B10-12-A
179-B10-20-A
179-B10-25-A
179-B10,1-12-A
179-B10,1-20-A
179-B10,1-25-A
179-B10,2-12-A
179-B10,2-20-A
179-B10,2-25-A
179-B10,5-12-A
179-B10,5-20-A
179-B10,5-25-A
179-B11-12-A
179-B11-20-A
179-B11-25-A
179-B11,5-12-A
179-B11,5-20-A
179-B11,5-25-A
179-B11,8-12-A
179-B11,8-20-A
179-B11,8-25-A
179-B12-12-A
179-B12-20-A
179-B12-25-A
179-B12,1-16-A
179-B12,1-28-A
179-B12,1-36-A
179-B12,5-16-A
179-B12,5-28-A
179-B12,5-36-A
179-B13-16-A
179-B13-28-A
179-B13-36-A
179-B13,5-16-A
179-B13,5-28-A
179-B13,5-36-A
179-B14-16-A
179-B14-28-A
179-B14-36-A
179-B14,1-16-A
179-B14,1-28-A
179-B14,1-36-A
179-B14,5-16-A
179-B14,5-28-A
179-B14,5-36-A
179-B15-16-A
179-B15-28-A
179-B15-36-A
179-B15,5-16-A
179-B15,5-28-A
179-B15,5-36-A
179-B16-16-A
179-B16-28-A
179-B16-36-A
179-B16,1-16-A
179-B16,1-28-A
179-B16,1-36-A
179-B16,5-16-A
179-B16,5-28-A
179-B16,5-36-A
179-B17-16-A
179-B17-28-A
179-B17-36-A
179-B18-16-A
179-B18-28-A
179-B18-36-A
179-B19-20-A
179-B19-36-A
179-B19-45-A
179-B20-20-A
179-B20-36-A
179-B20-45-A
179-B22-20-A
179-B22-36-A
179-B22-45-A
179-B24-20-A
179-B24-36-A
179-B24-45-A
179-B25-20-A
179-B25-36-A
179-B25-45-A
179-B26-20-A
179-B26-36-A
179-B26-45-A
179-B28-25-A
179-B28-45-A
179-B28-56-A
179-B30-25-A
179-B30-45-A
179-B30-56-A
